IFL-M30-F-10-S30-11-P-L4

Numer katalogowy: 103056918

NOWOŚĆ

IFL-M30-F-10-S30-11-P-L4

Numer katalogowy: 103056918

Downloads

ePLAN Dane

CADENAS Dane CAD

SISTEMA Dane

Oznaczenie typu produktu:
IFL-(1)-(2)-(3)-(4)-(5)-(6)-(7)

(1)
M8	Rozmiar gwintu M8
M12	Rozmiar gwintu M12
M18	Rozmiar gwintu M18
M30	Rozmiar gwintu M30

(2)
F	wpuszczany
NF	nie wpuszczany

(3)
2	Odległość wyłączania 2 mm
4	Odległość wyłączania 4 mm
5	Odległość wyłączania 5 mm
8	Odległość wyłączania 8 mm
10	Odległość wyłączania 10 mm
14	Odległość wyłączania 14 mm
15	Odległość wyłączania 15 mm
22	Odległość wyłączania 22 mm

(4)
S30	Krótka obudowa o długości gwintu 30 mm
L45	Dłuższa obudowa o długości gwintu 45 mm
L50	Dłuższa obudowa o długości gwintu 50 mm

(5)
11	Zestyk NC / zestyk NO

(6)
P	PNP
N	NPN

(7)
L4	Kabel 4-żyłowy, długość 2,00 m
ST4M8	Konektor M8
ST4M12	Konektor M12

Uwaga:
Nie wszystkie urządzenia, które są możliwe do uzyskania przy pomocy tego klucza zamówieniowego, są dostępne i/lub możliwe do realizacji pod względem technicznym.

Nie wszystkie urządzenia, które są możliwe do uzyskania przy pomocy tego klucza zamówieniowego, są dostępne i/lub możliwe do realizacji pod względem technicznym.

Obudowa metalowa
DC 4-żyłowy
Konstrukcja M30 x 1,5

Klucz zamówieniowy

Oznaczenie typu produktu	IFL-M30-F-10-S30-11-P-L4
Numer artykułu (Numer katalogowy)	103056918
EAN (European Article Number)	4030661649993
eCl@ss number, version 12.0	27-27-40-01
eCl@ss number, version 11.0	27-27-01-01
Numer eCl@ss, wersja 9.0	27-27-01-01
ETIM number, version 7.0	EC002714
ETIM number, version 6.0	EC002714

Certyfikaty - Normy

Certyfikaty	cULus

Właściwości ogólne

Normy	EN IEC 60947-5-2 EN IEC 63000
Obudowa	walec, gwint
Warunki montażu (mechaniczne)	wpuszczane
Materiał obudowy	Mosiądz
Materiał powłoki obudowy	niklowany
Obszar aktywny	Tworzywo, Tworzywo termoplastyczne
Materiał nakręteki	mosiądz niklowany
Ciężar brutto	168 g

Dane ogólne - właściwości

Zintegrowany wskaźnik, status	Tak
Zintegrowany wskaźnik, diagnostyka	Tak
Liczba żył przewodu	4

Dane mechaniczne

Moment dokręcania nakrętek, maksimum	25 Nm

Mechanical data - Switching distances

Odległość wyłączania	10 mm
Uwaga (odległość przełączania Sn)	The specified switching distance is reduced when detecting metals other than Fe360.
Note (switching distance)	All switching distances in accordance EN IEC 60947-5-2
Histereza (Odległość wyłączania), maksimum	2,2 mm
Powtarzalność R	1,1 mm
Assured operating distance S_a, maximum	8,10 mm

Mechanical data - Connection technique

Długość przewodu	2 m
Konektor	Kabel podłączony fabrycznie
Number of cable wires	4
Przekrój żyły	0,34 mm²
Średnica przewodu	5,2 mm
Przekrój żyły	22 AWG
Kolor płaszcza przewodu	szary
Materiał płaszcza kabla	PVC

Dane mechaniczne - Wymiary

Gwint ISO czujnika	M30
Schlüsselweite	36 SW
Długość czujnika	59 mm

Warunki otoczenia

Stopień ochrony	IP67
Ambient temperature	-25 ... +70 °C
Storage and transport temperature	-30 ... +80 °C
Wytrzymałość zmęczeniowa wg EN 60068-2-6	10 … 55 Hz, amplituda 1 mm
odporność na uderzenie	30 g / 11 ms

Ambient conditions - Insulation values

Znamionowe napięcie udarowe wytrzymywane, wyjście półprzewodnikowe	1 kV

Dane elektryczne

Operating voltage	10 ... 36 VDC
Ripple voltage	10 %
Type of voltage range	DC
Rated operating voltage	10 ... 36 VDC
Zintegrowany obwód ochronny	z zabezpieczeniem przed odwróceniem biegunów Zabezpieczenie przeciążeniowe Maks. obciążalność dopuszczalna bezpiecznika
Czas do gotowości, maksimum	50 ms
Częstotliwość wyłączania, minimalne	1.000 Hz
Switching element	NO contact and NC contact (antivalent)
No-load supply current I₀, maximum	16 mA

Dane elektryczne - wyjście cyfrowe

Prąd wyjściowy, maksimum	200 mA
Spadek napięcia U_d, maksimum	2,5 V
Prąd dla spadku napięcia U_d	0,2 A
Wykonanie	typ p
Prąd szczątkowy	0,05 mA

Dane elektryczne - Kompatybilność elektromagnetyczna (EMC)

Kompatybilność elektromagnetyczna	EN IEC 60947-5-2

Wskaźnik stanu

Kolor diody LED	żółty
Uwaga (Wskaźnik stanu LED)	LED flashes (f = 2 Hz) in the event of a short circuit or overload
Wskazane stany działania	wskazanie błędu warunek przełączenia

Zakres dostawy

Zakres dostawy materiału montażowego	2x Nakrętki

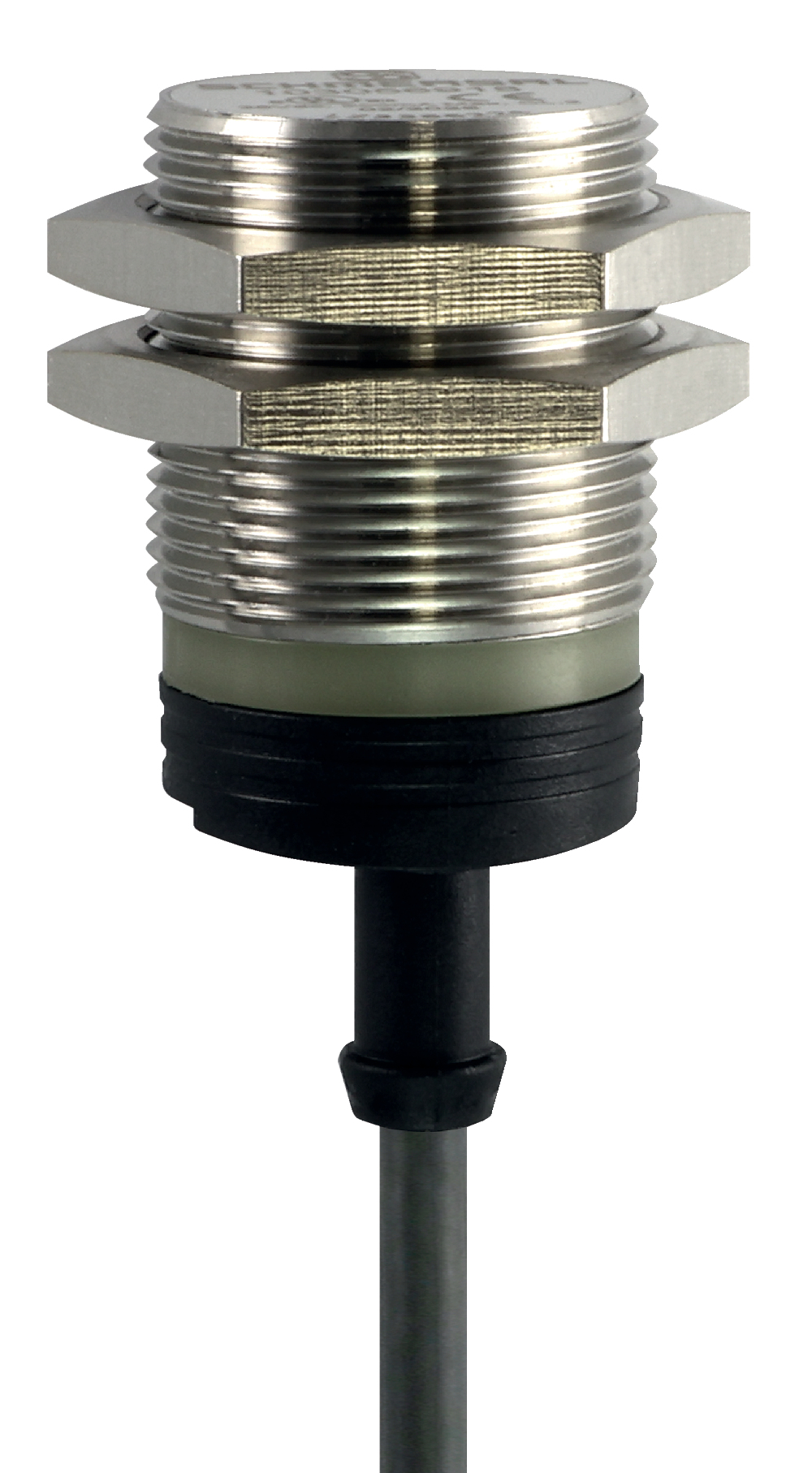

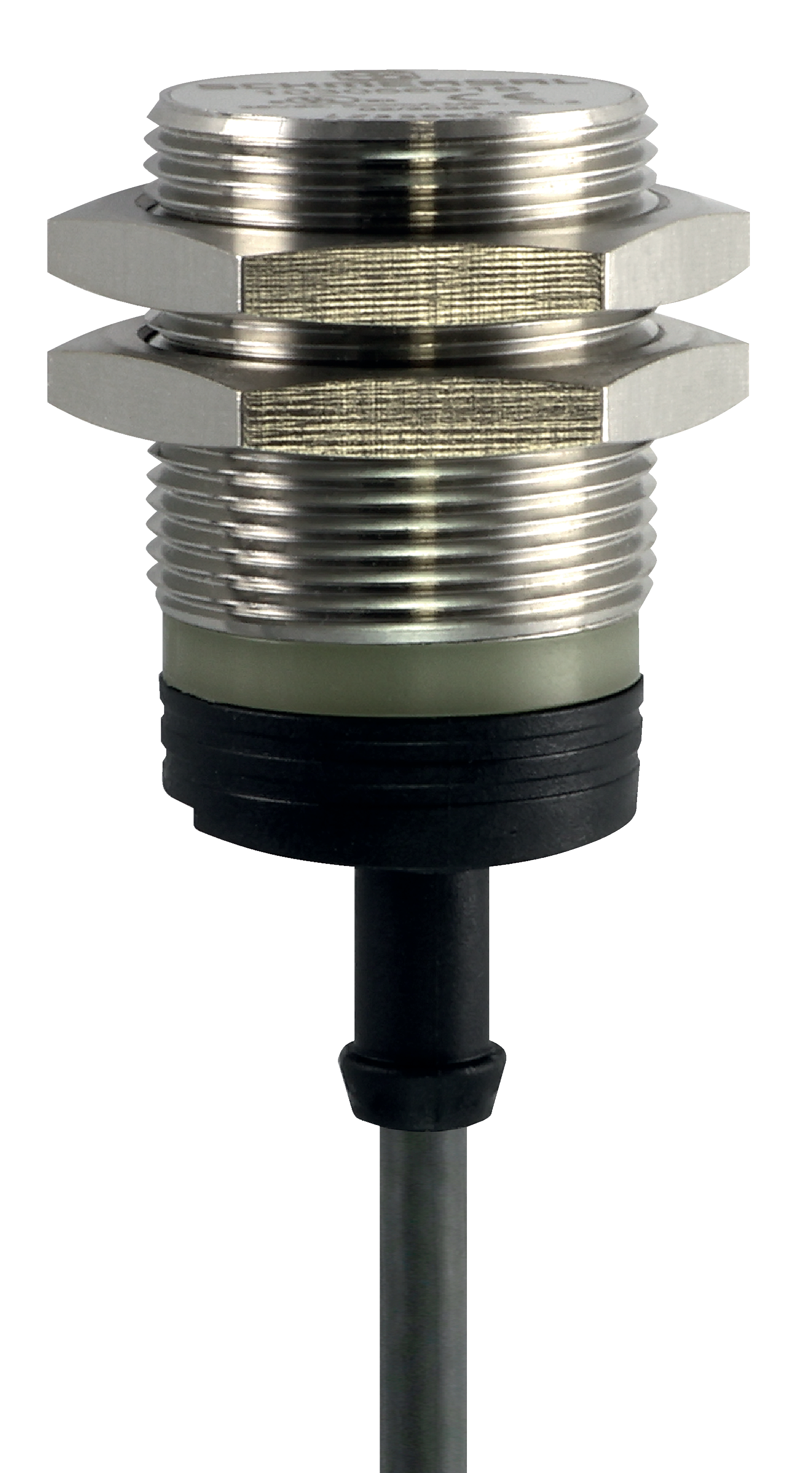

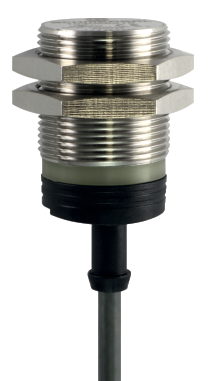

Zdjęcie produktu (pojedyncze zdjęcie katalogowe)

ID: kiflm30f04

| 610,9 kB | .jpg | 352.778 x 639.9390000000001 mm - 1000 x 1814 px - 72 dpi

| 30,5 kB | .jpg | 68.086 x 123.47200000000001 mm - 193 x 350 px - 72 dpi

| 31,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 6,9 MB | .png | 169.333 x 307.171 mm - 2000 x 3628 px - 300 dpi

| 99,2 kB | .png | 74.083 x 134.40800000000002 mm - 210 x 381 px - 72 dpi

EU Conformity Declaration

Pdf

EU Declaration of Conformity

Original

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Declaration:

We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.

Name of the component:

IFL-M8… / IFL-M12… /
IFL-M18… / IFL-M30…

Type:

See ordering code

Description of the component:

Inductive proximity switch

Relevant Directives:	Low Voltage Directive	2014/35/EU
	EMC-Directive	2014/30/EU
	RoHS-Directive	2011/65/EU

Applied standards:

EN IEC 60947-5-2:2020
EN IEC 63000:2018

Person authorised for the compilation of the technical documentation:

Oliver Wacker
Möddinghofe 30
42279 Wuppertal

Place and date of issue:

Wuppertal, October 21, 2025

Authorised signature
Philip Schmersal
Managing Director

Schmersal-Polska Sp.j., ul. Baletowa 29, 02-867 Warszawa

Dane zostały starannie sprawdzone. Zdjęcia mogą odbiegać od rzeczywistości. Dalsze dane techniczne znajdują się w instrukcji obsługi. Możliwe są zmiany i błędy techniczne.

Generated at: 23.04.2026, 20:48
