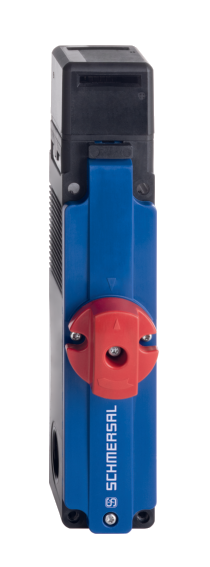

AZM 150
- 8 płaszczyzn aktywacji dzieki obracanej głowicy
- Łatwy montaż, szczególnie na profilach 40 mm
- Obudowa z tworzywa termoplastycznego
| Oznaczenie typu produktu: AZM150SK-(1)R(2)(3)(4)-(5)-(6) |
| (1) | |
| 02/11 | Magnes: 2 zestyki NC; aktywator: 1 zestyk NC / 1 zestyk NO |
| 11/11 | Magnes: 1 zestyk NC / 1 zestyk NO; aktywator: 1 zestyk NC / 1 zestyk NO |
| 11/02 | Magnes: 1 zestyk NC / 1 zestyk NO; aktywator: 2 zestyki NC |
| 02/02 | Magnes: 2 zestyki NC; aktywator 2 zestyki NC |
| 01/03 | Magnes: 1 zestyk NC; aktywator 3 zestyki NC |
| 03/01 | Magnes: 3 zestyki NC; aktywator: 1 zestyk NC |
| 01/12 | Magnes: 1 zestyk NC; aktywator: 2 zestyki NC / 1 zestyk NO |
| (2) | |
| bez | Kodowanie standardowe (aktywator nie jest zawarty w zakresie dostawy) |
| I | Kodowanie indywidualne (w zestawie z aktywatorem, patrz ➅) |
| (3) | |
| bez | Prąd spoczynkowy |
| A | Prąd roboczy |
| (4) | |
| bez | Zwolnienie ręczne |
| T | Wyjście awaryjne |
| N | Zwolenienie awaryjne |
| (5) | |
| 024 | Us: 24 VDC |
| 230 | Us: 230 VAC |
| (6) | |
| bez | Z aktywatorem dla indywidualnie kodowanych wersji I: |
| B1 | Aktywator prosty B1 |
| B5 | Aktywator kątowy B5 |
| B6L | Aktywator ruchomy B6 lewy |
| B6R | Aktywator ruchomy B6 prawy |
| Aktywatory z kodowaniem standardowym (nie są zawarte w zakresie dostawy) | |

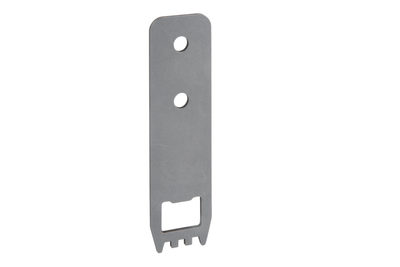

| AZM150-B1 | aktywator prosty |
| AZM150-B5 | aktywator kątowy |
| AZM150-B6 | aktywator ruchomy |
***************************************************************************************************************************************************************************

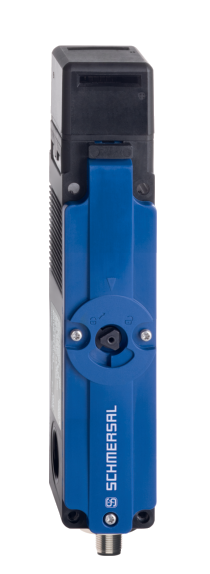

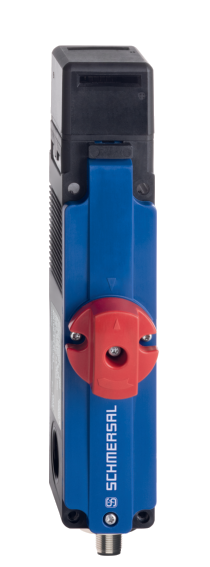

| Symbol produktu: AZM150➀-➁-➂R➃➄➅-024-➆ | |
| z konektorem M12, 8-pol. (tylko 24 VDC) | |
| (1) | |
| Z | Monitorowanie ryglowania > (warianty 02/.., nie dotyczy wersji z ryglowaniem napięciem) |
| B | Monitorowanie aktywatora (warianty ../02) |
| (2) | |
| ST | Konektor M12, na dole |

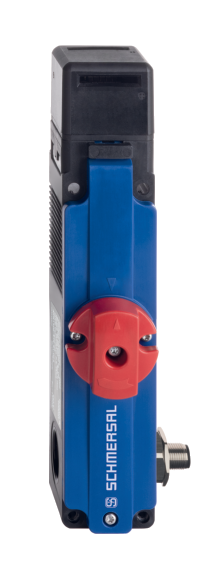

| STR | Konektor M12 z prawej strony |

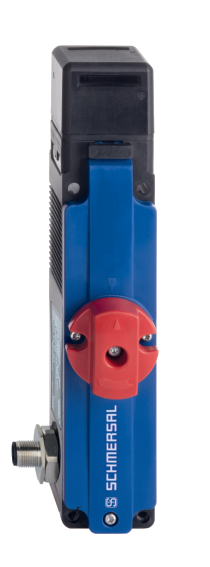

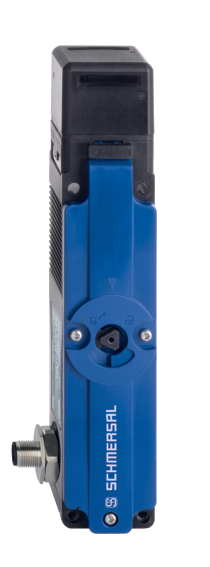

| STL | Konektor M12, z lewej |
| (3) | |
| 10/02 | Magnes: 1 zestyk NO; aktywator: 2 zestyki NC |
| 02/10 | Magnes: 2 zestyki NC; aktywator: 1 zestyk NO |
| 01/02 | Magnes: 1 zestyk NC; aktywator: 2 zestyki NC |
| 02/01 | Magnes: 2 zestyki NC; aktywator: 1 zestyk NC |
| (4) | |
| bez | Kodowanie standardowe (aktywator nie jest zawarty w zakresie dostawy) |
| I | Kodowanie indywidualne (w zestawie z aktywatorem, patrz ➆) |
| (5) | |
| bez | Ryglowanie sprężyną |
| A | Ryglowany napięciem |
| (6) | |
| bez | Zwolnienie ręczne |
| T | Wyjście awaryjne |
| N | Zwolenienie awaryjne |
| (7) | |
| bez | Z aktywatorem dla indywidualnie kodowanych wersji I: |
| B1 | Aktywator prosty B1 |
| B5 | Aktywator kątowy B5 |
| B6L | Aktywator ruchomy B6 lewy |
| B6R | Aktywator ruchomy B6 prawy |
| Aktywatory z kodowaniem standardowym (nie są zawarte w zakresie dostawy) | |
| AZM150-B1 | aktywator prosty |
| AZM150-B5 | aktywator kątowy |
| AZM150-B6 | aktywator ruchomy |
Nie wszystkie urządzenia, które są możliwe do uzyskania przy pomocy tego klucza zamówieniowego, są dostępne i/lub możliwe do realizacji pod względem technicznym.
Liczba zestyków bezpieczeństwa
Zwolenienie awaryjne
Wyjście awaryjne
Ryglowanie napięciem
Ryglowanie sprężyną
Elementy systemu
aktywator
Akcesoria

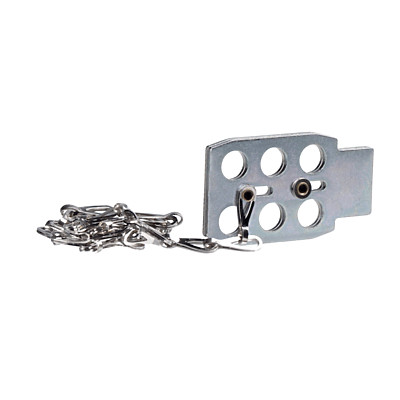

SZ150-1
- Dla zapobiegania nieumyślnemu zamknięciu, np. podczas konserwacji
- odpowiednie do montażu wewnątrz i na zewnątrz obszaru niebezpiecznego
- Zapobiega aktywacji wyłącznika
- Do złożonych instalacji
- Blokada serwisowa z 6 okrągłymi otworami
ACC-AZM150-BOW-4M-6M
- Możliwość stosowania jako odryglowanie awaryjne lub odblokowanie awaryjne
- Zdalne odryglowanie za pomocą linki
- Długość całkowita: 6 m
- Długość osłoniętego rdzenia stalowego: 4 m
ACC-AZM150-PT-N-45MM
- Przycisk uderzeniowy Odblokowanie awaryjne
- nadaje się do szyn o grubości 40 mm z płytą montażową MP-AZM150-1
- Zestaw modernizacyjny dla AZM150
- intuicyjna obsługa dzięki podobieństwu do wyłącznika awaryjnego
- możliwość skrócenia przez klienta do minimalnej grubości szyny 20 mm
ACC-AZM150-PT-T-170MM
- Zwalniacz awaryjny z przyciskiem uderzeniowym
- nadaje się do szyn o maksymalnej grubości 170 mm
- Zestaw modernizacyjny dla AZM150
- intuicyjna obsługa dzięki podobieństwu do wyłącznika awaryjnego
- możliwość skrócenia przez klienta do minimalnej grubości szyny 20 mm
ACC-AZM150-PT-N-170MM
- Przycisk uderzeniowy Odblokowanie awaryjne
- nadaje się do szyn o maksymalnej grubości 170 mm
- Zestaw modernizacyjny dla AZM150
- intuicyjna obsługa dzięki podobieństwu do wyłącznika awaryjnego
- możliwość skrócenia przez klienta do minimalnej grubości szyny 20 mm
