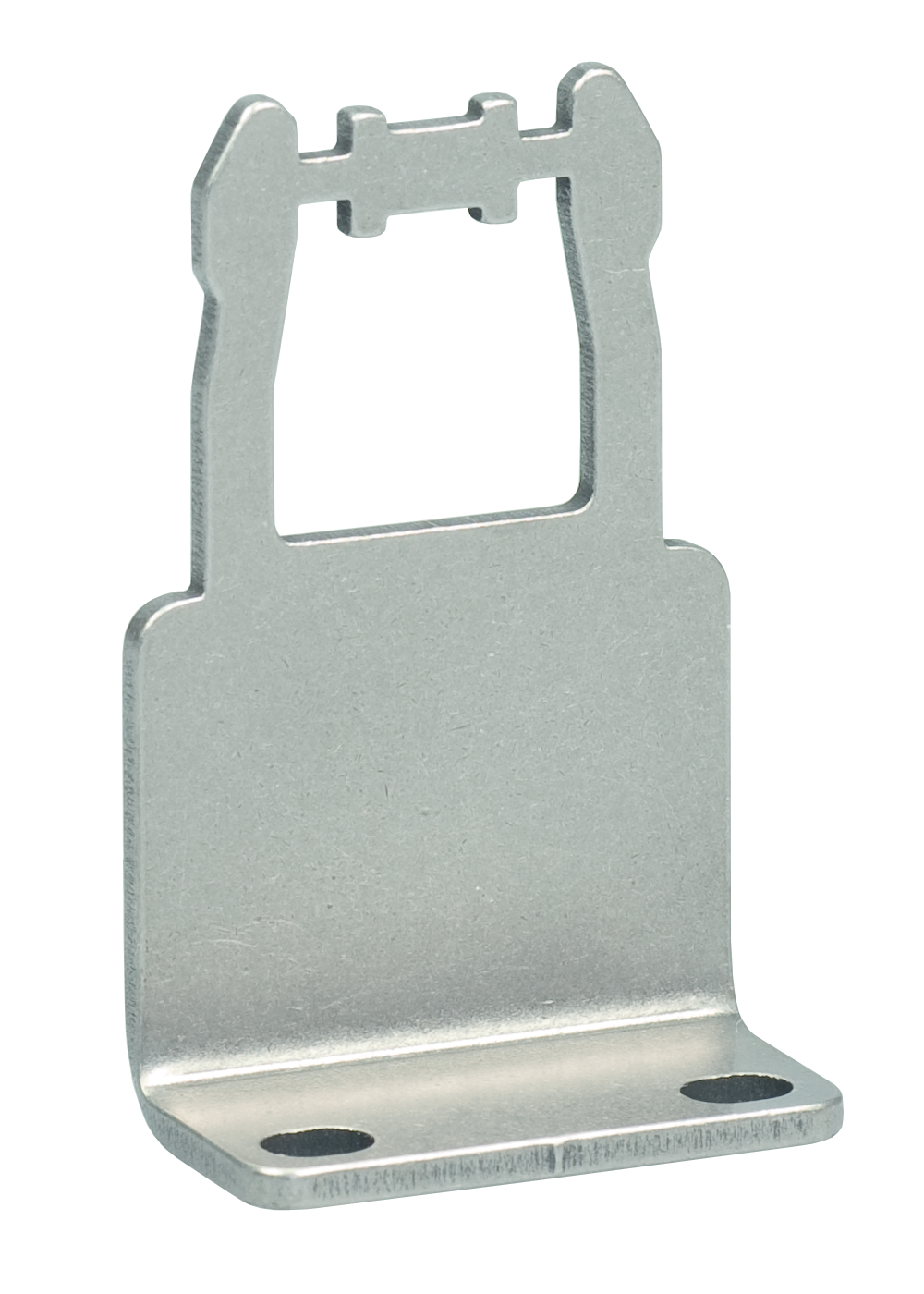

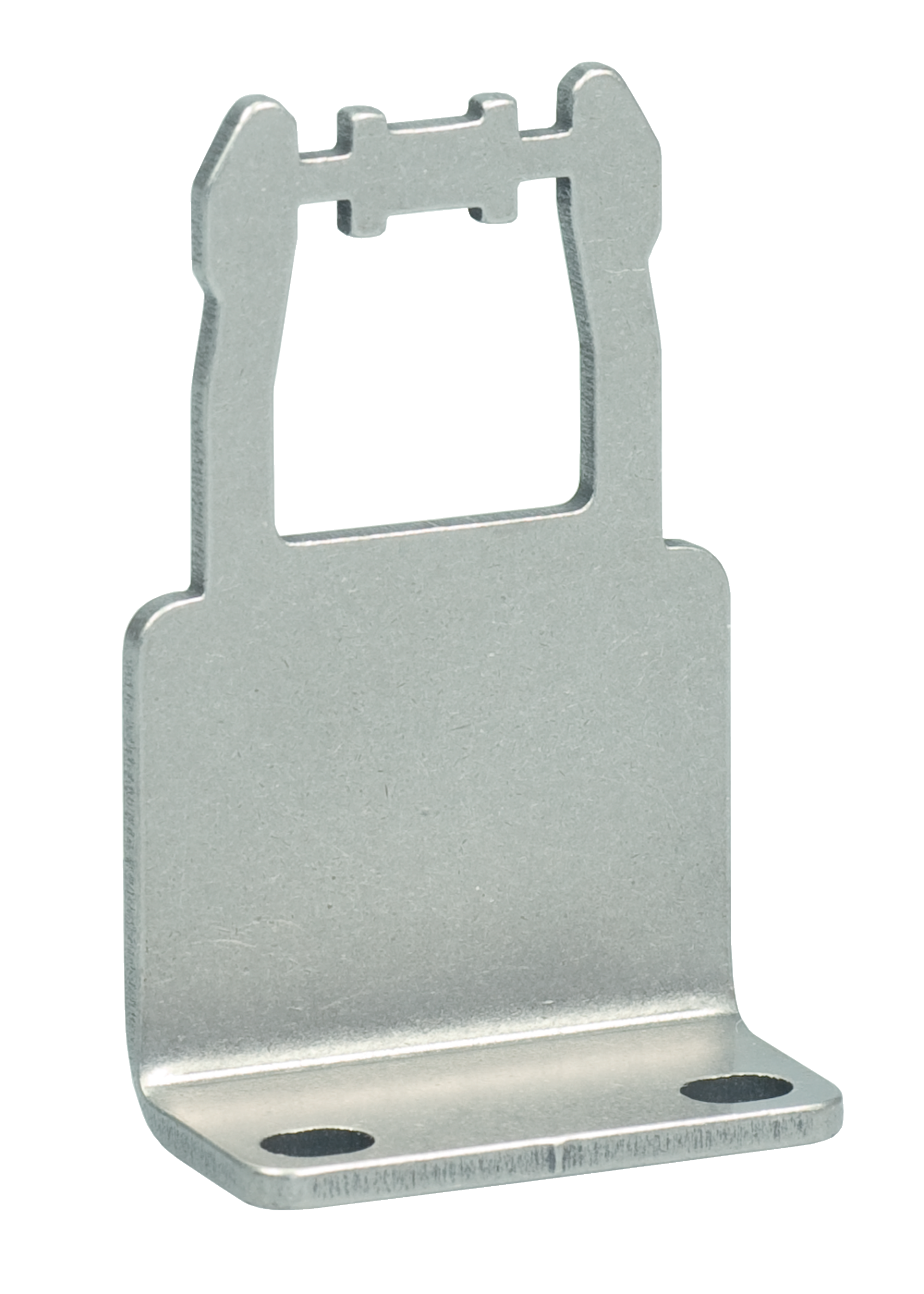

操动件 AZ 17/170-B15

项目编号: 101139789
操动件 AZ 17/170-B15

下载

计划 数据
CADENAS CAD数据
SISTEMA 数据
  • 特别适合滑动门
  • 特别适合滑动门

订货数据

型号

操动件 AZ 17/170-B15
商品编号（订购编号）

101139789
EAN（欧洲商品编号）

4030661282275
eCl@aa number，版本：12.0

27-27-26-06
eCl@aa number，版本：11.0

27-27-26-06
eCl@aa number，版本：9.0

27-27-26-06
ETIM 编号，7.0 版

EC001487
ETIM 编号，6.0 版

EC001487

总体数据

操动件材质

不锈钢
毛重

27 g

机械参数

操动半径，最小

140 mm
操动件

弯角

发货范围

备注（发货范围，号码及类型）

交货中不包括安装螺钉

注意

注（通用）

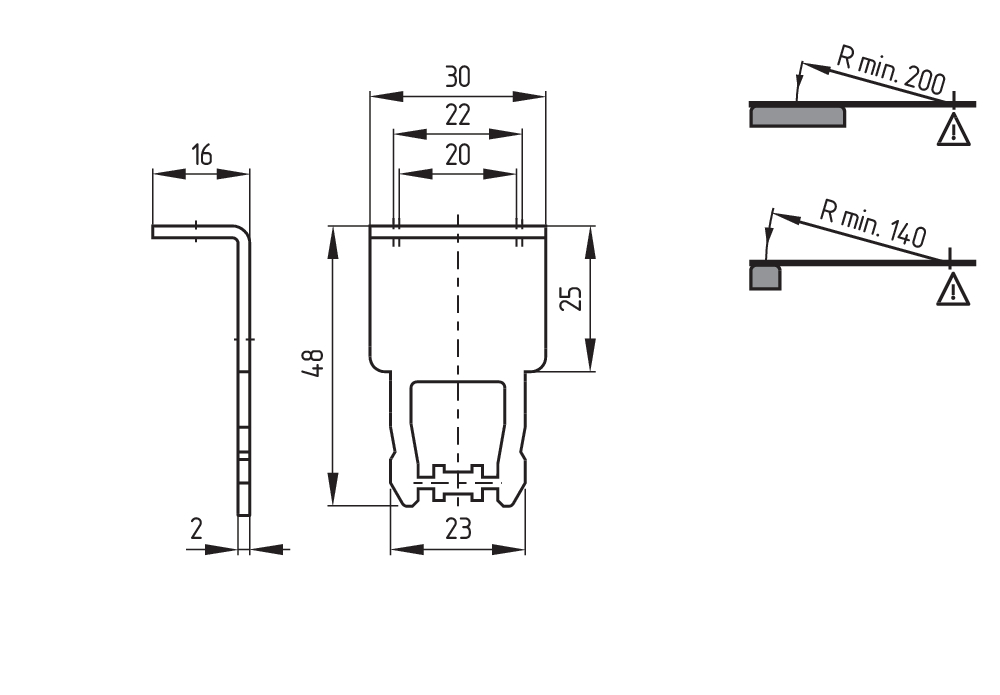

操动件窄边旋转防护系统上的最小操动半径为 140 mm

铰链门上的最小操动半径与操动件的平面保持一致，为200 mm

铰链的旋转轴必须处于高出安全开关上表面25 mm 处的平面内。

施迈赛工业开关制造(上海)有限公司, 上海市青浦区漕盈路3336号,

所涉及的详细信息和数据已经过仔细检查。 图像可能与原始图像有所不同。 您可在说明书中进一步获得技术数据。 可能会有技术修改和错误。
