Z4V10H 332-11Y-M20

项目编号: 101161686
存档
Z4V10H 332-11Y-M20

下载

计划 数据
CADENAS CAD数据
SISTEMA 数据
  • 1 电缆进口 M 20 x 1.5
  • 金属外壳
  • 大量的二选一操动件
  • 耐油和石油产品
  • 40 mm x 76 mm x 40 mm
  • 操动头可按4 x 90°重新安装
  • 大触点断开
  • 高重复精度开关触点
  • 银触点镀金
  • 速动磁开关系统
  • 区别于速动开关，提供一个固定的开关位置点。
  • 按EN 50041设计
  • 仅仅为了定位
  • 操纵杆的角度每次可调节10°

订货数据

注（输送能力）

不支持！
型号

Z4V10H 332-11Y-M20
商品编号（订购编号）

101161686
EAN（欧洲商品编号）

4030661196510
eCl@aa number，版本：12.0

27-27-06-01
eCl@aa number，版本：11.0

27-27-06-01
eCl@aa number，版本：9.0

27-27-06-01
ETIM 编号，7.0 版

EC000030
ETIM 编号，6.0 版

EC000030

许可 - 标准

证书

CCC

总体数据

标准型

BG-GS-ET-15

EN IEC 60947-5-1
外壳结构类型

标准结构设计
操动件型号符合 EN 50041

D
外壳材料

轻合金压铸
垫圈镀层材料

涂色

杆材料

金属薄膜
杆材料

塑料 (聚酰胺）
毛重

270 g

总体数据 - 产品特性

辅助触点数量

1
安全触点数量

1

安全评估

标准型

EN ISO 13849-1
任务时间

20 年

安全评估 - 安全输出

B10D 常闭触点 (NC)

20,000,000 操作

机械参数

执行元件

棒杆
机械寿命，最少

30,000,000 操作
接触窗口

> 2 x 1.25 mm （完全中风）
操动速度，最小

10 mm/min
操动扭矩，最小

0.4 Nm
开关点的重复精度

0.02 mm

机械参数 - 连接技术

连接器

螺丝端子 M20 x 1.5
线缆截面，最小

1.5 mm²
电缆截面，最大

2.5 mm²
注（电缆截面）

包括导体套管在内的所有指标。

机械数据 - 连接器B端

连接器型号

母连接器

机械参数 - 尺寸

长x宽x高

传感器高度： 111 mm（无杆）
传感器长度

52 mm
传感器宽度

40 mm

环境条件

防护等级

IP65

IP67
工作环境温度

-30 ... +80 °C

环境条件 - 绝缘值

额定绝缘电压 Ui

500 V
额定冲击耐受电压 Uimp

4 kV

电气参数

热测试电流

6 A
要求额定短路电流

1,000 A
应用类别 AC-15

230 VAC
应用类别 AC-15

2.5 A
开关元件

1个NO 触点， 1个NC 触点
开关原理

速动型
回弹时间，最大

2.5 ms
开关频率

3,000 /h
切换时间，最小

1.5 ms
触点材料，电气

银镀金 (AgNi 15 + Au 0.3µm)

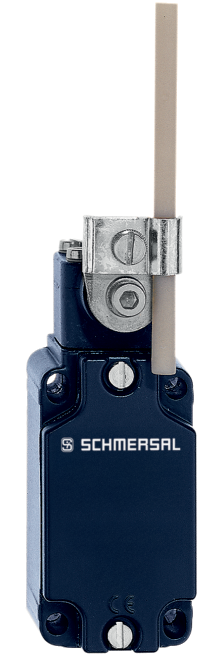

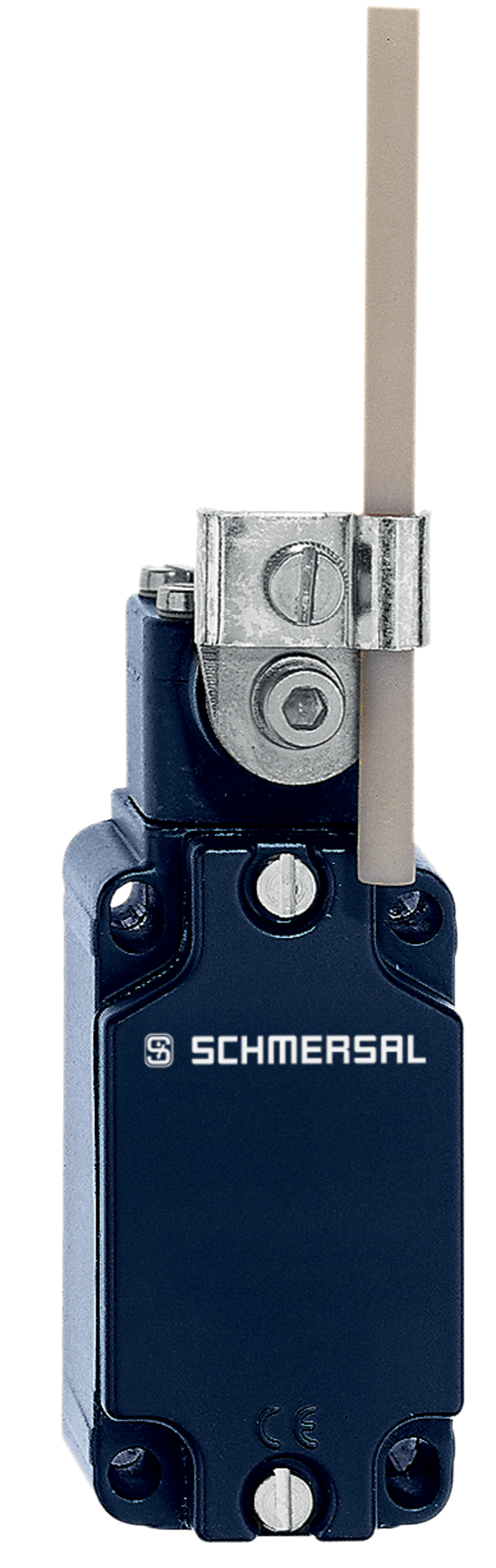

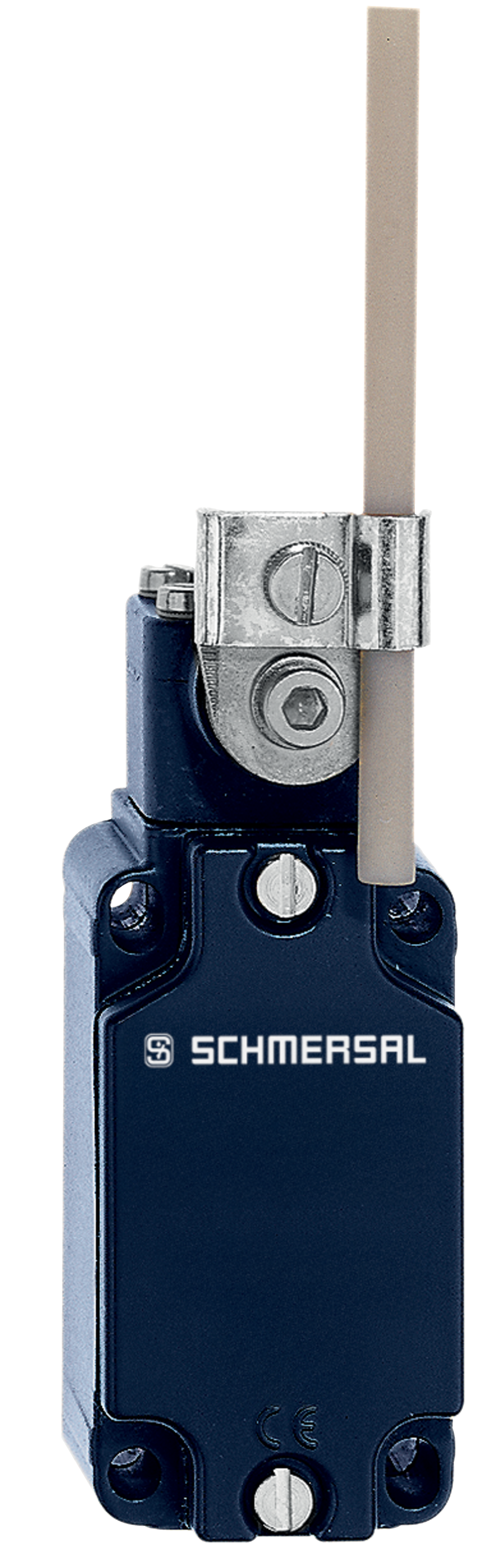

产品图片（单独目录照片）

k332hf03

ID: k332hf03

| 1,1 MB | .jpg | 352.778 x 1115.483 mm - 1000 x 3162 px - 72 dpi

| 172,8 kB | .png | 74.083 x 234.244 mm - 210 x 664 px - 72 dpi

| 19,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 12,5 MB | .png | 166.55700000000002 x 526.654 mm - 2000 x 6324 px - 305 dpi

| 22,6 kB | .jpg | 39.158 x 123.47200000000001 mm - 111 x 350 px - 72 dpi

尺寸图 基本组件

1-332g01

ID: 1-332g01

| 26,9 kB | .cdr |

| 4,4 kB | .png | 74.083 x 51.506 mm - 210 x 146 px - 72 dpi

| 103,8 kB | .jpg | 352.778 x 245.88600000000002 mm - 1000 x 697 px - 72 dpi

尺寸图 操动件

1h336g03

ID: 1h336g03

| 72,8 kB | .cdr |

| 3,8 kB | .png | 74.083 x 52.211000000000006 mm - 210 x 148 px - 72 dpi

| 84,2 kB | .jpg | 352.778 x 248.00300000000001 mm - 1000 x 703 px - 72 dpi

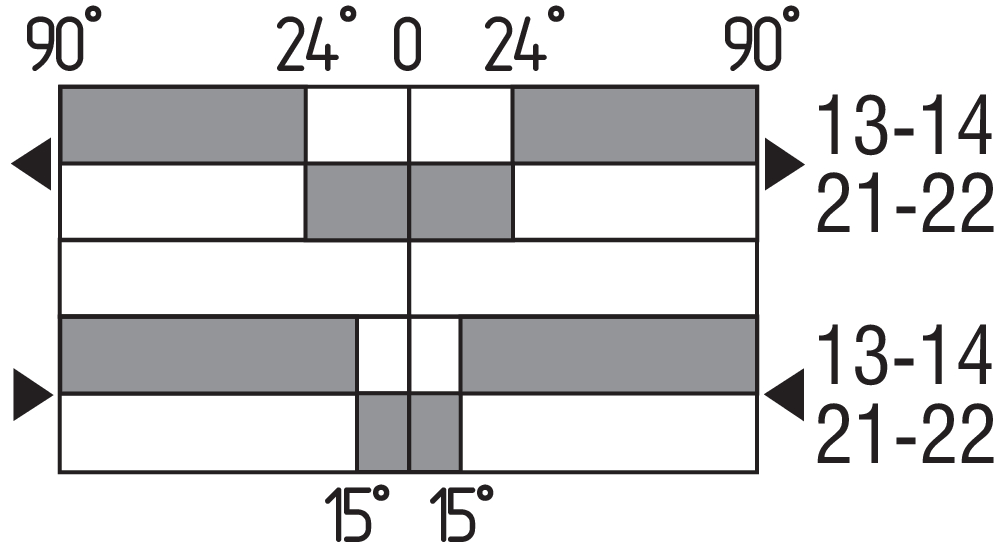

开关行程图

kh332s02

ID: kh332s02

| 23,0 kB | .cdr |

| 2,5 kB | .png | 74.083 x 40.922000000000004 mm - 210 x 116 px - 72 dpi

| 83,6 kB | .jpg | 352.778 x 195.792 mm - 1000 x 555 px - 72 dpi

图表

k1o1sk01

ID: k1o1sk01

| 52,2 kB | .jpg | 352.778 x 143.58100000000002 mm - 1000 x 407 px - 72 dpi

| 2,6 kB | .png | 74.083 x 29.986 mm - 210 x 85 px - 72 dpi

131161686 Z4V10H 332-11Y-M20
  • 金属外壳
  • 大量的二选一操动件
  • 耐油和石油产品
  • 40 mm x 76 mm x 40 mm
  • 操动头可按4 x 90°重新安装
  • 1 电缆进口 M 20 x 1.5
  • 大触点断开
  • 高重复精度开关触点
  • 银触点镀金
  • 速动磁开关系统
  • 区别于速动开关，提供一个固定的开关位置点。
  • 按EN 50041设计
  • 仅仅为了定位
  • 操纵杆的角度每次可调节10°
