AZ/AZM300-B1
AZ/AZM300-B1
- 3 sens d'actionnement différents
Exemple de commande
| Désignation de type du produit |
AZ/AZM300-B1 |
| Référence d’article (n° de commande) |
101218025 |
| EAN (European Article Number) |
4030661425788 |
| eCl@ss number, version 12.0 |
27-27-26-06 |
| eCl@ss number, version 11.0 |
27-27-26-06 |
| Numéro eCl@ss, version 9.0 |
27-27-26-06 |
| ETIM number, version 7.0 |
EC001487 |
| ETIM number, version 6.0 |
EC001487 |
Caractéristiques globales
| Matériau du actionneur |
Glass-fibre, reinforced thermoplastic |
| Matériau de l'étrier |
Acier inoxydable (V4A) |
| Poids brut |
90 g |
Données mécaniques
| Actionneur |
droit |

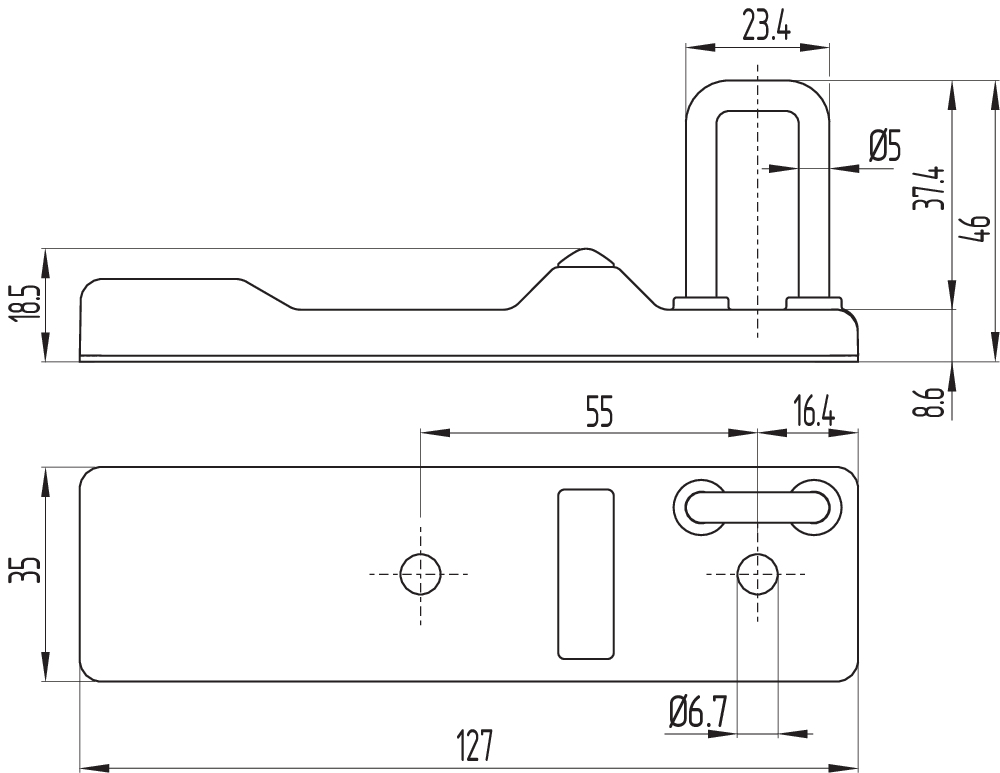

Données mécaniques - Dimensions
| Longueur de l'actionneur |
127 mm |
| Largeur de l'actionneur |
35 mm |
| Hauteur de l'actionneur |
46 mm |
Inclus dans la livraison
| Inclus dans la livraison |
L’interrupteur / interverrouillage de sécurité et l' actionneur doivent être commandés séparément. |
Filtre de langue
Fiches techniques
Mode d'emploi et déclaration de conformité
Télécharger la dernière version d'Adobe Reader

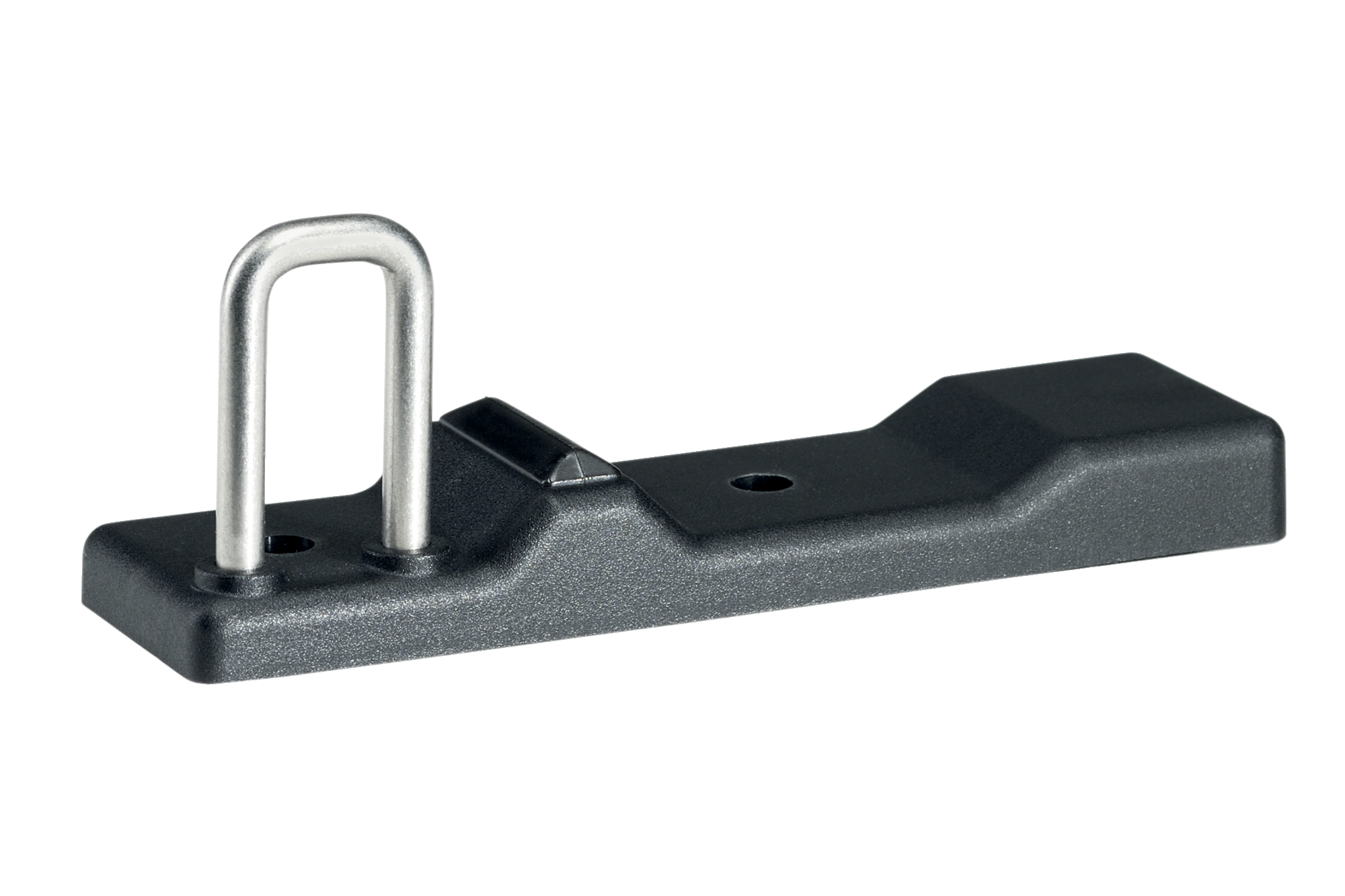

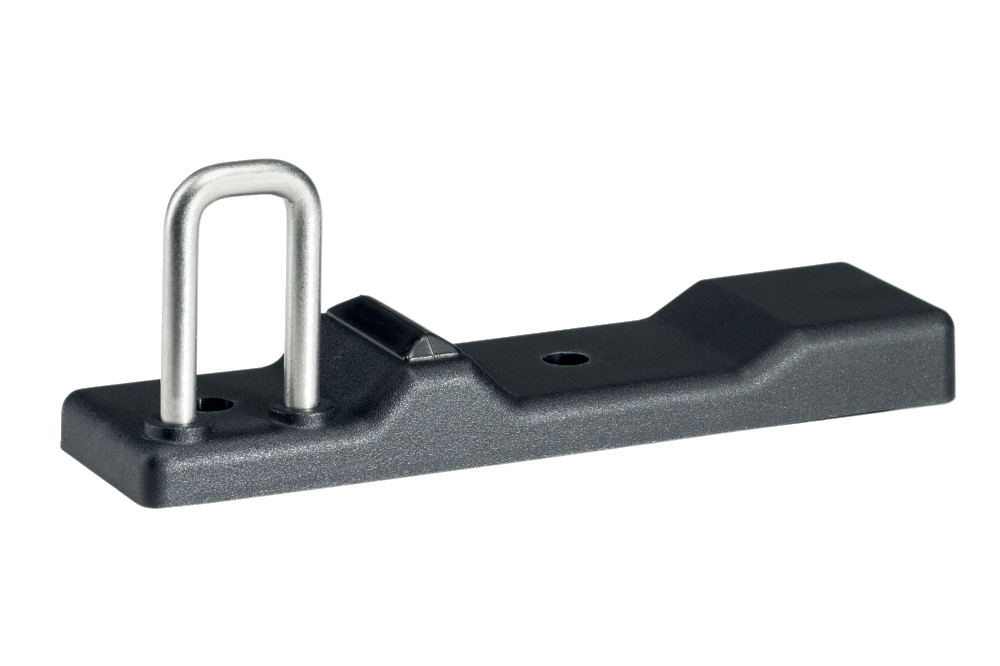

Photo du produit (photo individuelle de catalogue)
ID: kazm3f22
| 168,3 kB | .jpg | 352.778 x 234.95000000000002 mm - 1000 x 666 px - 72 dpi
| 14,2 kB | .png | 74.083 x 49.389 mm - 210 x 140 px - 72 dpi
| 20,8 kB | .jpg | 123.47200000000001 x 82.197 mm - 350 x 233 px - 72 dpi
| 18,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 1,5 MB | .png | 169.333 x 112.861 mm - 2000 x 1333 px - 300 dpi
Schmersal, Inc., 15 Skyline Drive, NY 10532 Hawthorne
Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
