T4S 255-02ZH
- 3 电缆进口 M 20 x 1.5
- 金属外壳
- 大量的二选一操动件
- 耐油和石油产品
- 63 mm x 63,5 mm x 30 mm
- 操动头可按4 x 90°重新安装
- 符合EN 50047安装细节
订货数据
| 型号 |
T4S 255-02ZH |
| 商品编号（订购编号） |
101174915 |
| eCl@aa number，版本：12.0 |
27-27-26-01 |
| eCl@aa number，版本：11.0 |
27-27-26-01 |
| eCl@aa number，版本：9.0 |
27-27-26-01 |
| ETIM 编号，7.0 版 |
EC000030 |
| ETIM 编号，6.0 版 |
EC000030 |
许可 - 标准
| 证书 |
CCC |
总体数据 - 产品特性
| 安全功能 |
是 |
| 安全触点数量 |
2 |
安全评估
| 标准型 |
EN IEC 60947-5-1 |
| 任务时间 |
20 年 |
安全评估 - 安全输出
| B10D 常闭触点 (NC) |
20,000,000 操作 |
机械参数
| 回弹时间 |
符合操动速度的回弹时间 |
| 备注（切换时间） |
符合操动速度的切换时间 |
环境条件 - 绝缘值
| 额定绝缘电压 Ui |
500 V |
电气参数
| 开关元件 |
2 NC |
| 开关原理 |
非同步触点 |
语言条件
数据表
操作说明书（补充页/快速指南）
SISTEMA-VDMA 数据库
下载最新版本的Adobe Reader

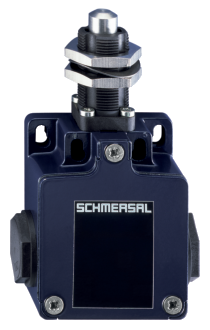

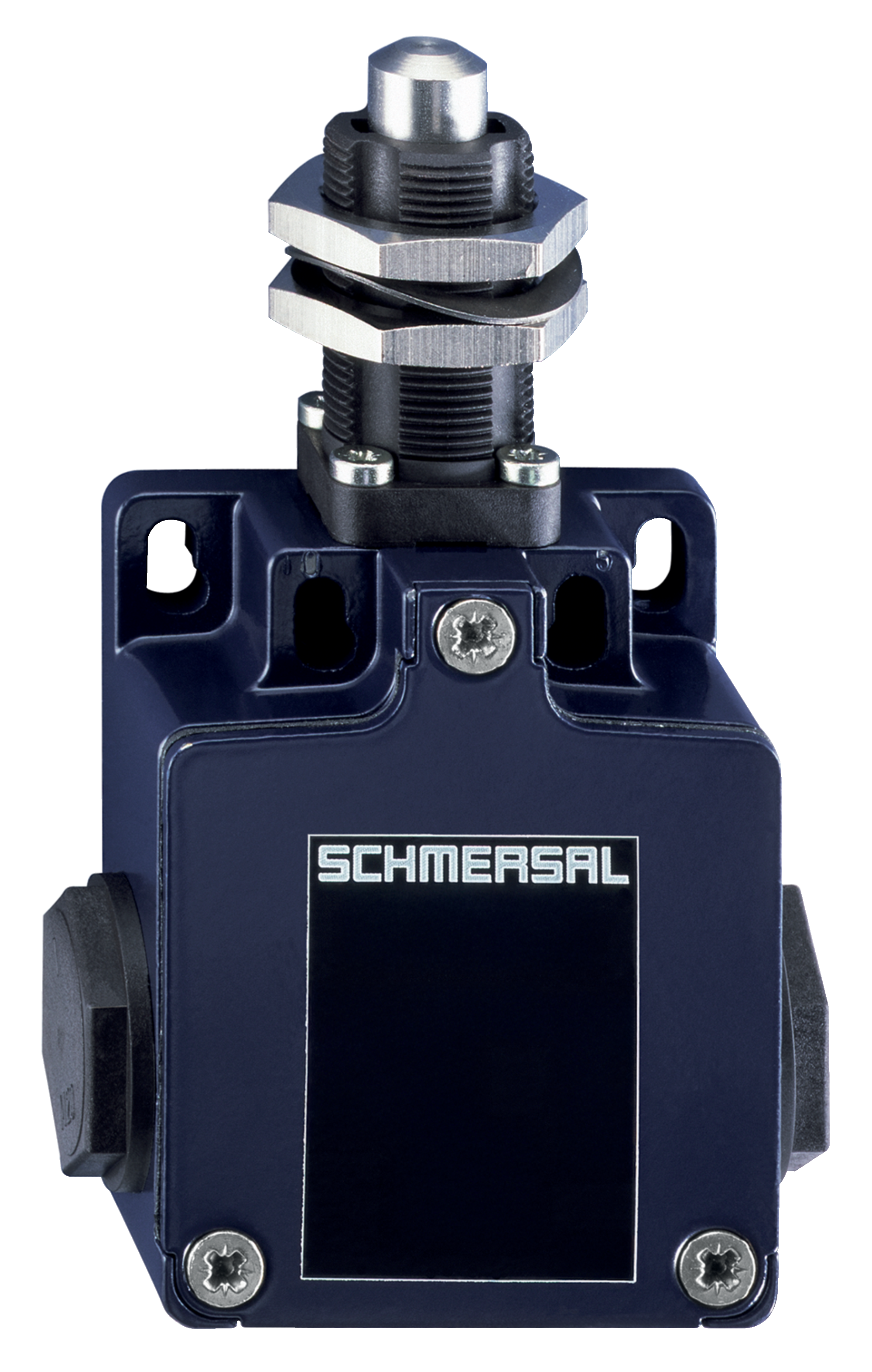

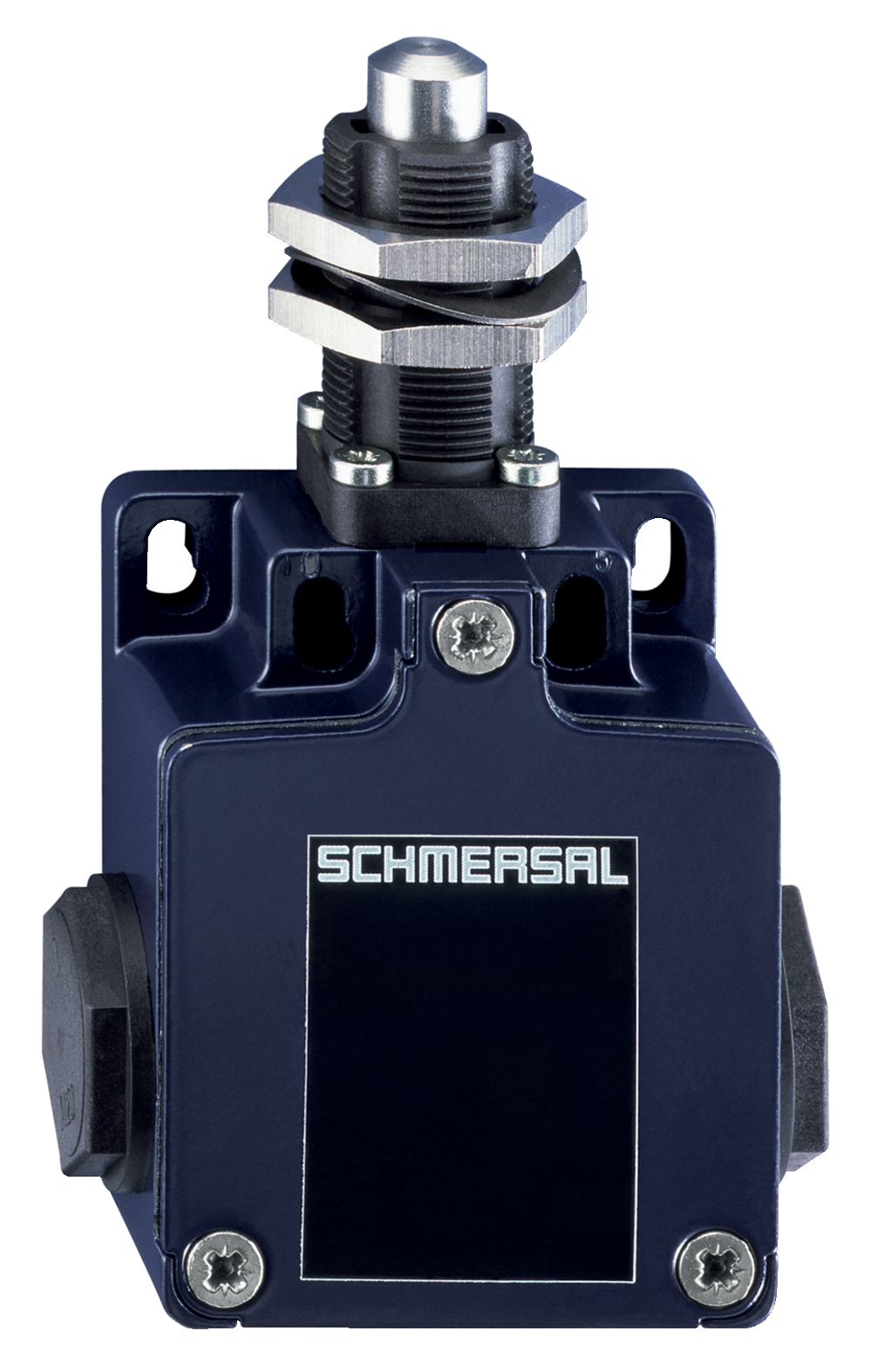

产品图片（单独目录照片）
ID: k255sf02
| 706,0 kB | .jpg | 352.425 x 554.919 mm - 999 x 1573 px - 72 dpi
| 90,9 kB | .png | 74.083 x 116.417 mm - 210 x 330 px - 72 dpi
| 37,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 7,1 MB | .png | 166.47400000000002 x 262.07800000000003 mm - 1999 x 3147 px - 305 dpi
| 42,6 kB | .jpg | 78.31700000000001 x 123.47200000000001 mm - 222 x 350 px - 72 dpi
尺寸图 操动件
开关行程图
触点关闭
常开触点
设置范围
锁定点
肯定断开路径/角度
电磁锁监控 依据EN ISO 14119
肯定断开常闭触点
操动
未操动
常开触点
常闭触点
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | Z/T 235, Z/T 236, Z/T 255, Z/T 256, Z/T 335, Z/T 336, Z/T 355, Z 332 |
| Type: | See ordering code |
| Description of the component: | Position switch |
| Relevant Directives: | Low Voltage Directive | 2014/35/EU |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, April 20, 2021 |
 |
| Authorised signature Philip Schmersal Managing Director |
| UK Declaration of Conformity | |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | Z/T 235, Z/T 236, Z/T 255, Z/T 256, Z/T 335, Z/T 336, Z/T 355, Z 332 |
| Type: | See ordering code |
| Description of the component: | Position switch |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, November 23, 2021 |
|
| Authorised signature Philip Schmersal Managing Director |
施迈赛工业开关制造(上海)有限公司, 上海市青浦区漕盈路3336号,
所涉及的详细信息和数据已经过仔细检查。 图像可能与原始图像有所不同。 您可在说明书中进一步获得技术数据。 可能会有技术修改和错误。
