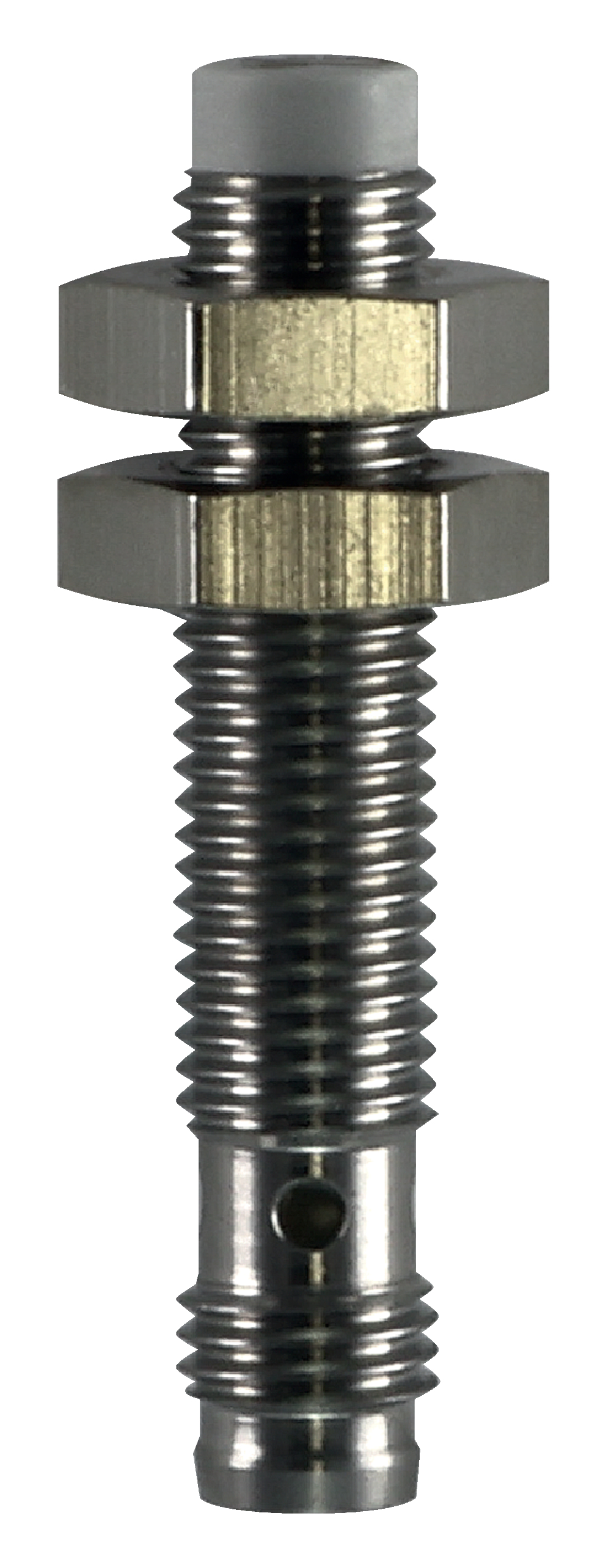

IFL-M8-NF-4-S30-11-P-ST4M8

Numer katalogowy: 103056906
NOWOŚĆ
IFL-M8-NF-4-S30-11-P-ST4M8

Downloads

ePLAN Dane
CADENAS Dane CAD
SISTEMA Dane
Oznaczenie typu produktu:
IFL-(1)-(2)-(3)-(4)-(5)-(6)-(7)

(1)
M8Rozmiar gwintu M8
M12Rozmiar gwintu M12
M18Rozmiar gwintu M18
M30Rozmiar gwintu M30

(2)
Fwpuszczany
NFnie wpuszczany

(3)
2Odległość wyłączania 2 mm
4Odległość wyłączania 4 mm
5Odległość wyłączania 5 mm
8Odległość wyłączania 8 mm
10Odległość wyłączania 10 mm
14Odległość wyłączania 14 mm
15Odległość wyłączania 15 mm
22Odległość wyłączania 22 mm

(4)
S30Krótka obudowa o długości gwintu 30 mm
L45Dłuższa obudowa o długości gwintu 45 mm
L50Dłuższa obudowa o długości gwintu 50 mm

(5)
11Zestyk NC / zestyk NO

(6)
PPNP
NNPN

(7)
L4Kabel 4-żyłowy, długość 2,00 m
ST4M8Konektor M8
ST4M12Konektor M12

Uwaga:
Nie wszystkie urządzenia, które są możliwe do uzyskania przy pomocy tego klucza zamówieniowego, są dostępne i/lub możliwe do realizacji pod względem technicznym.
Nie wszystkie urządzenia, które są możliwe do uzyskania przy pomocy tego klucza zamówieniowego, są dostępne i/lub możliwe do realizacji pod względem technicznym.
  • Obudowa ze stali nierdzewnej
  • DC 4-żyłowy
  • Konektor M8
  • Konstrukcja M8 x 1
  • Temperatura otoczenia −25 … +80 °C

Klucz zamówieniowy

Oznaczenie typu produktu

IFL-M8-NF-4-S30-11-P-ST4M8
Numer artykułu (Numer katalogowy)

103056906
EAN (European Article Number)

4030661649870
eCl@ss number, version 12.0

27-27-40-01
eCl@ss number, version 11.0

27-27-01-01
Numer eCl@ss, wersja 9.0

27-27-01-01
ETIM number, version 7.0

EC002714
ETIM number, version 6.0

EC002714

Certyfikaty - Normy

Certyfikaty

cULus

Właściwości ogólne

Normy

EN IEC 60947-5-2

EN IEC 63000
Obudowa

walec, gwint
Warunki montażu (mechaniczne)

nie wpuszczany
Materiał obudowy

Stal nierdzewna
Obszar aktywny

Tworzywo, Tworzywo termoplastyczne
Materiał nakręteki

Stal nierdzewna
Ciężar brutto

14 g

Dane ogólne - właściwości

Zintegrowany wskaźnik, status

Tak
Zintegrowany wskaźnik, diagnostyka

Tak

Dane mechaniczne

Moment dokręcania nakrętek, maksimum

7 Nm

Mechanical data - Switching distances

Odległość wyłączania

4 mm
Uwaga (odległość przełączania Sn)

The specified switching distance is reduced when detecting metals other than Fe360.
Note (switching distance)

All switching distances in accordance EN IEC 60947-5-2
Histereza (Odległość wyłączania), maksimum

0,9 mm
Powtarzalność R

0,2 mm
Assured operating distance Sa, maximum

3,24 mm

Mechanical data - Connection technique

Konektor

Konektor M8, 4-polowy, kodowanie typu A

Dane mechaniczne - Wymiary

Gwint ISO czujnika

M8
Schlüsselweite

13 SW
Długość czujnika

43 mm

Warunki otoczenia

Stopień ochrony

IP67
Ambient temperature

-25 ... +80 °C
Storage and transport temperature

-30 ... +80 °C
Wytrzymałość zmęczeniowa wg EN 60068-2-6

10 … 55 Hz, amplituda 1 mm
odporność na uderzenie

30 g / 11 ms

Ambient conditions - Insulation values

Znamionowe napięcie udarowe wytrzymywane, wyjście półprzewodnikowe

1 kV

Dane elektryczne

Operating voltage

10 ... 36 VDC

Ripple voltage

10 %
Type of voltage range

DC
Rated operating voltage

10 ... 36 VDC
Zintegrowany obwód ochronny

z zabezpieczeniem przed odwróceniem biegunów

Zabezpieczenie przeciążeniowe

Maks. obciążalność dopuszczalna bezpiecznika
Czas do gotowości, maksimum

20 ms
Częstotliwość wyłączania, minimalne

2.000 Hz
Switching element

NO contact and NC contact (antivalent)
No-load supply current I0, maximum

15 mA

Dane elektryczne - wyjście cyfrowe

Prąd wyjściowy, maksimum

200 mA
Spadek napięcia Ud, maksimum

1,6 V
Prąd dla spadku napięcia Ud

0,2 A
Wykonanie

typ p
Prąd szczątkowy

0,05 mA

Dane elektryczne - Kompatybilność elektromagnetyczna (EMC)

Kompatybilność elektromagnetyczna

EN IEC 60947-5-2

Wskaźnik stanu

Kolor diody LED

żółty
Uwaga (Wskaźnik stanu LED)

LED flashes (f = 2 Hz) in the event of a short circuit or overload
Wskazane stany działania

wskazanie błędu

warunek przełączenia

Układ zestyków

Złącze

Połączenie czujnika
STYK 1

Power supply
STYK 2

NC contacts
STYK 3

GND
STYK 4

NO contacts

Zakres dostawy

Zakres dostawy materiału montażowego

2x Nakrętki

Filtr językowy

Jeśli dokument nie jest dostępny w wybranym języku, pojawi się wersja angielska.

Karta katalogowa

angielski (2026-04-27)
chiński (2026-04-27)
duński (2026-04-27)
fiński (2026-04-27)
francuski (2026-04-27)
hiszpański (2026-04-27)
holenderski (2026-04-27)
japoński (2026-04-27)
niemiecki (2026-04-27)
norweski (2026-04-27)
polski (2026-04-27)
portugalski (2026-04-27)
portugalski (2026-04-27)
szwedzki (2026-04-27)
turecki (2026-04-27)
włoski (2026-04-27)

Instrukcja obsługi (dodatek/instrukcja skrócona)

IFL-M8… / IFL-M12… IFL-M18… / IFL-M30… (119,0 kB, 2026-03-24)
IFL-M8… / IFL-M12… IFL-M18… / IFL-M30… (156,3 kB, 2026-03-17)
IFL-M8… / IFL-M12… IFL-M18… / IFL-M30… (117,6 kB, 2026-03-17)
IFL-M8… / IFL-M12… IFL-M18… / IFL-M30… (141,7 kB, 2026-03-17)
IFL-M8… / IFL-M12… IFL-M18… / IFL-M30… (118,4 kB, 2026-02-24)
IFL-M8… / IFL-M12… IFL-M18… / IFL-M30… (118,0 kB, 2026-02-13)
IFL-M8… / IFL-M12… IFL-M18… / IFL-M30… (125,3 kB, 2026-01-21)
IFL-M8… / IFL-M12… IFL-M18… / IFL-M30… (120,4 kB, 2026-01-21)

Certyfikat UL

IFL-M8... / IFL-M12... IFL-M18.../ IFL-M30... (361,5 kB, 2026-02-26)

Broszura

IFL – Efficiency Line (1,1 MB, 2026-04-07)
IFL – Efficiency Line (1,3 MB, 2026-03-24)
IFL – Efficiency Line (1,1 MB, 2026-03-23)
IFL – Efficiency Line (1,1 MB, 2026-03-11)
IFL – Efficiency Line (1,1 MB, 2026-03-11)

pobierz najnowszą wersję Adobe Reader

Sadobe Reader
EU Conformity Declaration
Pdf
EU Declaration of Conformity LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:IFL-M8… / IFL-M12… /
IFL-M18… / IFL-M30…
Type:See ordering code
Description of the component:Inductive proximity switch
Relevant Directives:Low Voltage Directive2014/35/EU
 EMC-Directive2014/30/EU
 RoHS-Directive2011/65/EU
Applied standards:EN IEC 60947-5-2:2020
EN IEC 63000:2018
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Wuppertal, October 21, 2025
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director

Schmersal-Polska Sp.j., ul. Baletowa 29, 02-867 Warszawa

Dane zostały starannie sprawdzone. Zdjęcia mogą odbiegać od rzeczywistości. Dalsze dane techniczne znajdują się w instrukcji obsługi. Możliwe są zmiany i błędy techniczne.
