BS-H50-110-RKS
BS-H50-110-RKS
Downloads
- Rollenschwenkhebel Kunststoff - 50 mm Rollendurchmesser
Bestelldaten
| Produkt-Typbezeichnung |
BS-H50-110-RKS |
| Artikelnummer (Bestellnummer) |
153028034 |
| eCl@ss Nummer, Version 12.0 |
27-27-06-12 |
| eCl@ss Nummer, Version 11.0 |
27-27-06-12 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-12 |
| ETIM Nummer, Version 7.0 |
EC001483 |
| ETIM Nummer, Version 6.0 |
EC001483 |
Allgemeine Daten
| Werkstoff des Betätigers |
Edelstahl (V2A) |
| Bruttogewicht |
183 g |
Mechanische Daten
| Werkstoff der Rolle |
Kunststoff |
| Positionierschritte für den Betätiger |
10 ° |
Mechanische Daten - Abmessungen
| Breite der Rolle |
18 mm |
| Durchmesser der Rolle |
50 mm |
| Länge des Hebels |
110 mm |
Sprachfilter
Datenblatt
Broschüre
Download der aktuellen Version von Adobe Reader

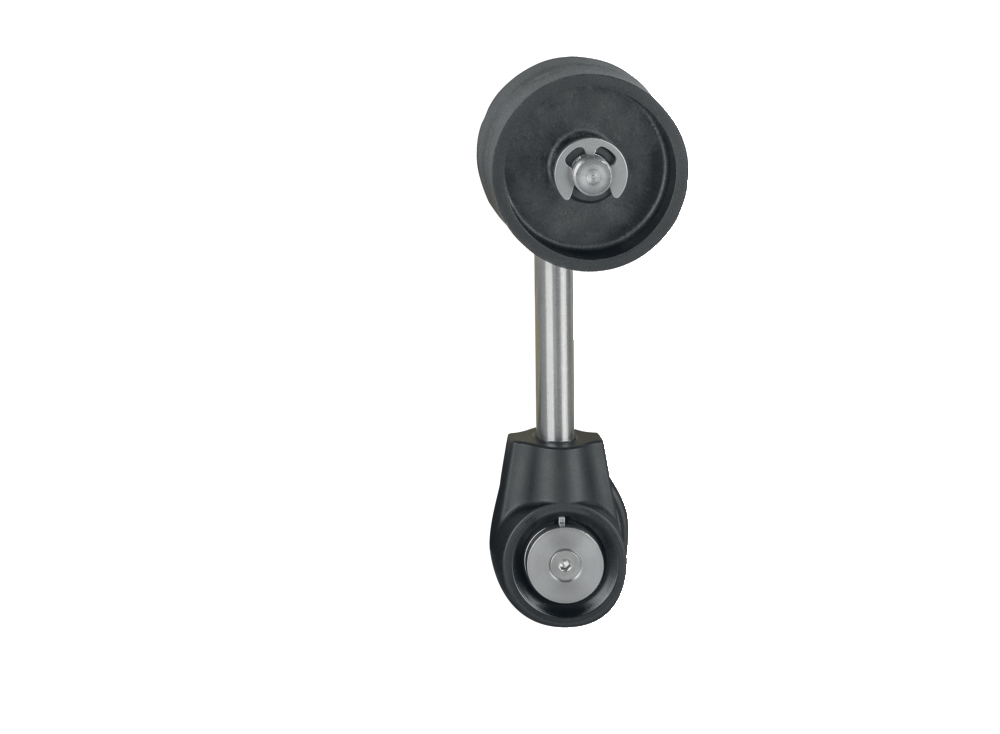

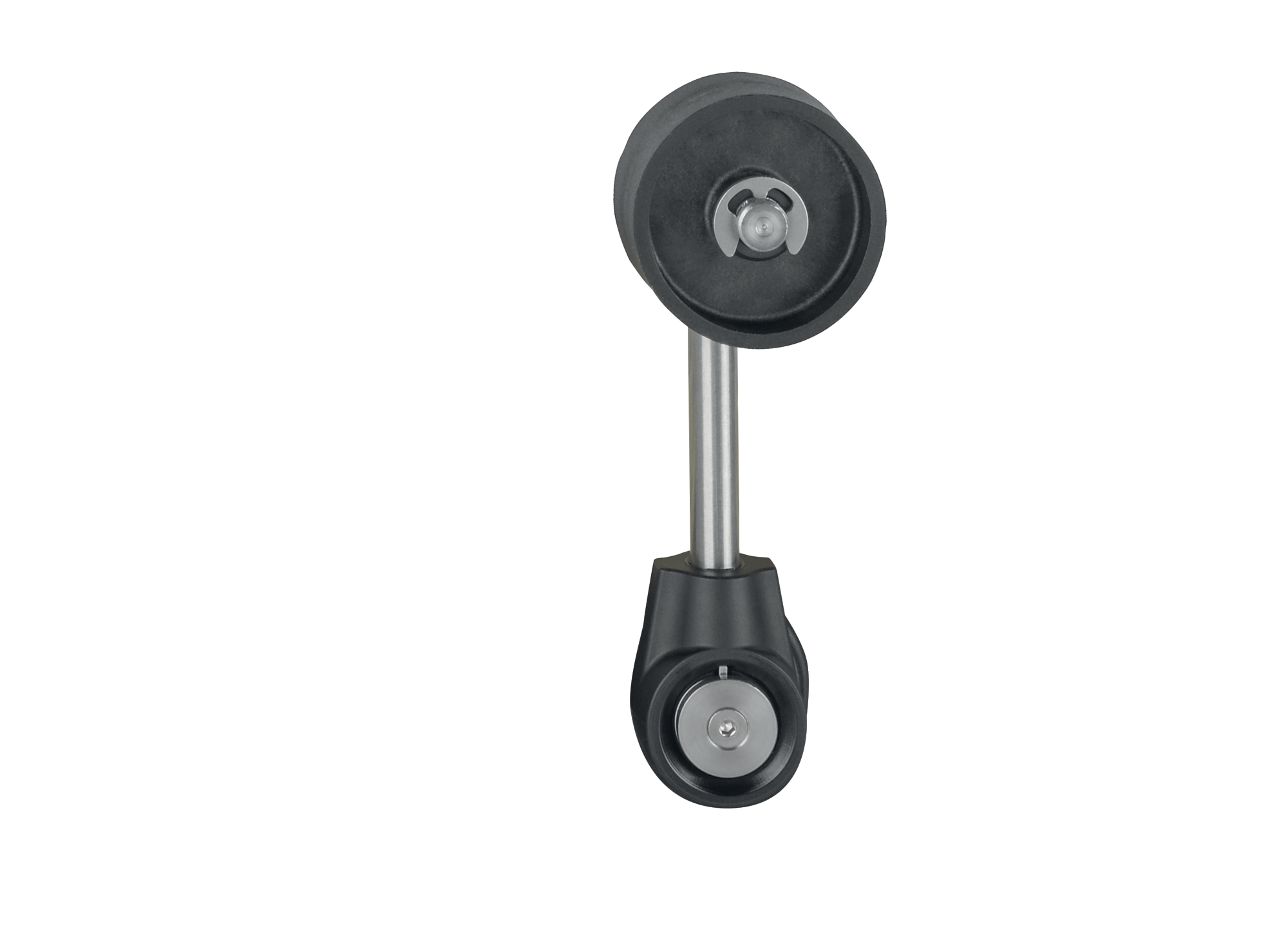

Produktbild (Katalogeinzelphoto )
ID: khds-f19
| 69,0 kB | .jpg | 352.778 x 258.939 mm - 1000 x 734 Pixel - 72 dpi
| 8,5 kB | .png | 74.083 x 54.328 mm - 210 x 154 Pixel - 72 dpi
| 10,8 kB | .jpg | 123.47200000000001 x 90.664 mm - 350 x 257 Pixel - 72 dpi
| 9,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 560,9 kB | .png | 169.333 x 124.29100000000001 mm - 2000 x 1468 Pixel - 300 dpi

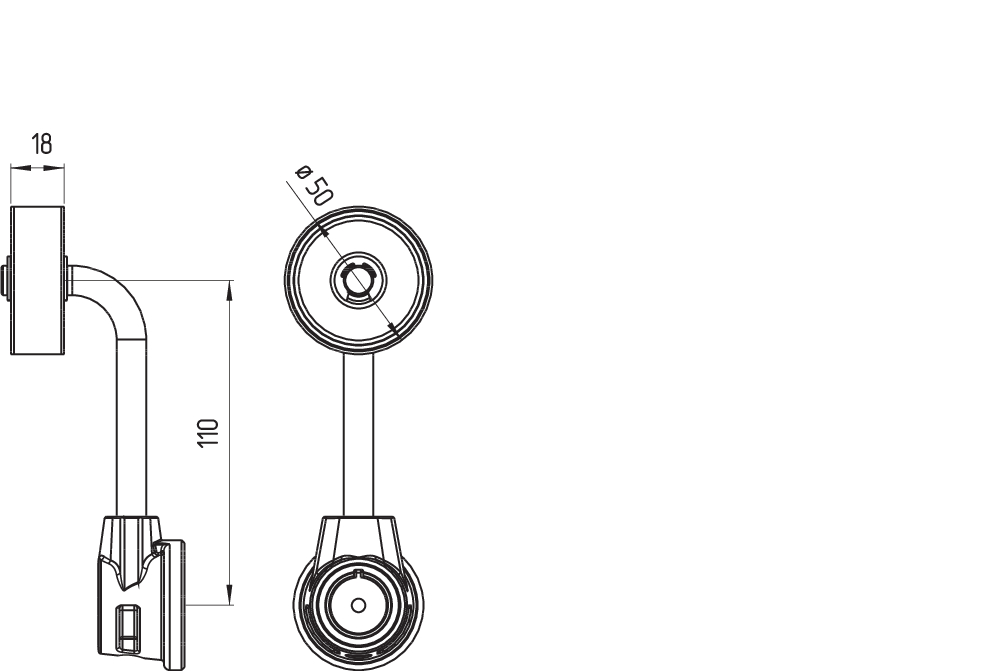

Maßzeichnung Betätiger
