T4C 235-11Z-M20
T4C 235-11Z-M20
- 1 Leitungseinführung M 20 x 1.5
- Metallgehäuse
- weitgehend öl- und benzinbeständig
- 30 mm x 88,5 mm x 30 mm
- Betätiger nachträglich um 4 x 90° umsetzbar
Bestelldaten
| Produkt-Typbezeichnung |
T4C 235-11Z-M20 |
| Artikelnummer (Bestellnummer) |
101154291 |
| EAN (European Article Number) |
4030661171791 |
| eCl@ss Nummer, Version 12.0 |
27-27-06-09 |
| eCl@ss Nummer, Version 11.0 |
27-27-06-09 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-09 |
| ETIM Nummer, Version 7.0 |
EC002591 |
| ETIM Nummer, Version 6.0 |
EC002591 |
Zulassungen - Vorschriften
| Zertifikate |
cULus CCC |
Allgemeine Daten
| Werkstoff des Gehäuses |
Metall, Zink-Druckguss |
| Werkstoff der Gehäusebeschichtung |
lackiert |
| Werkstoff des Betätigers |
Nichtrostender Stahl |
| Bruttogewicht |
194 g |
Allgemeine Daten - Eigenschaften
| Anzahl der Hilfskontakte |
1 |
| Anzahl der Sicherheitskontakte |
1 |
Sicherheitsbetrachtung
| Vorschriften |
BG-GS-ET-15 EN ISO 13849-1 EN IEC 60947-5-1 |
| Gebrauchsdauer |
20 Jahre |
Sicherheitsbetrachtung - Sicherheitsausgänge
| B10D Öffner (NC) |
20.000.000 Schaltspiele |
Mechanische Daten
| Betätigungselement |
Schwenkhebel |
| Mechanische Lebensdauer, minimum |
1.000.000 Schaltspiele |
| Zwangsöffnungswinkel |
12,5 ° |
| Zwangsöffnungsdrehmoment |
0,2 Nm |
| Öffnungswinkel |
2 x 90° |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Schraubanschluss M20 x 1.5 |
| Anschlussquerschnitt, minimum |
0,75 mm² |
| Anschlussquerschnitt, maximum |
2,5 mm² |
| Hinweis |
Alle Angaben einschließlich Aderendhülsen. |
Mechanische Daten - Abmessungen
| Länge des Sensors |
30 mm |
| Breite des Sensors |
30 mm |
| Höhe des Sensors |
161 mm |
| Höhe des Betätigers |
78 mm |
Umgebungsbedingungen
| Schutzart |
IP67 |
| Umgebungstemperatur |
-30 ... +80 °C |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
500 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
6 kV |
Elektrische Daten
| Thermischer Dauerstrom |
10 A |
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
4 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
1 A |
| Schaltelement |
Schließer (NO), Öffner (NC) |
| Schaltprinzip |
Schleichschaltung |
| Maximale Schalthäufigkeit |
5.000 /h |
| Werkstoff der Kontakte, elektrisch |
Silber |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
UL-Zertifikat
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader

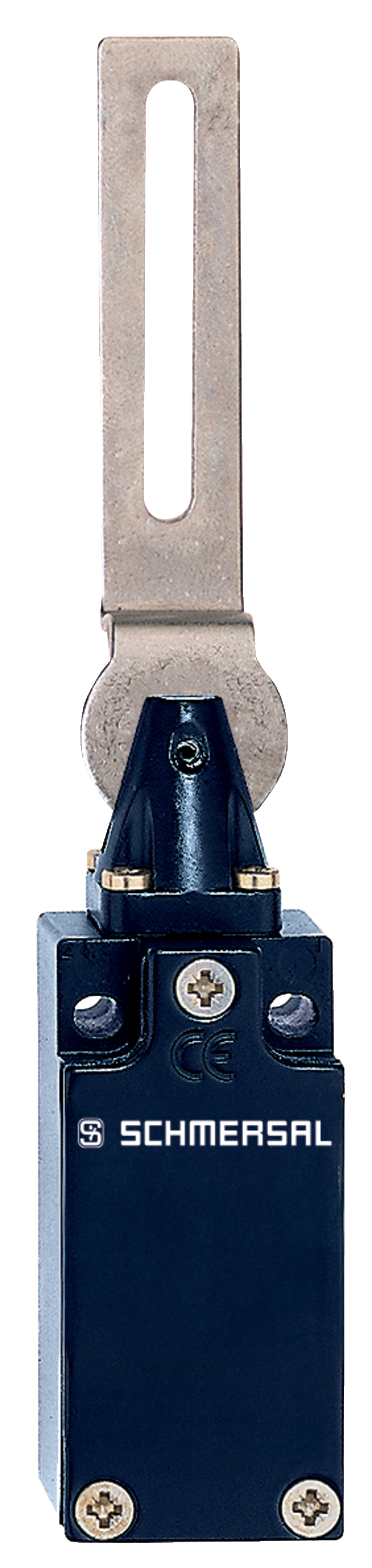

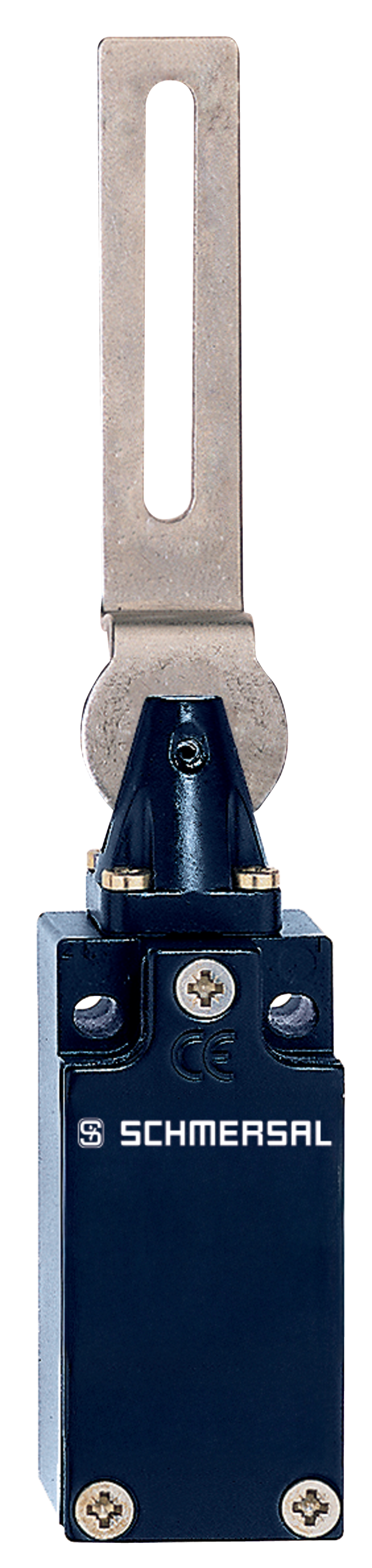

Produktbild (Katalogeinzelphoto )
ID: k2353f03
| 1,3 MB | .jpg | 352.778 x 1488.3690000000001 mm - 1000 x 4219 Pixel - 72 dpi
| 245,0 kB | .png | 74.083 x 312.56100000000004 mm - 210 x 886 Pixel - 72 dpi
| 17,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 16,0 MB | .png | 166.55700000000002 x 702.789 mm - 2000 x 8439 Pixel - 305 dpi
| 20,5 kB | .jpg | 29.281000000000002 x 123.47200000000001 mm - 83 x 350 Pixel - 72 dpi
Maßzeichnung Grundgerät
Maßzeichnung Betätiger

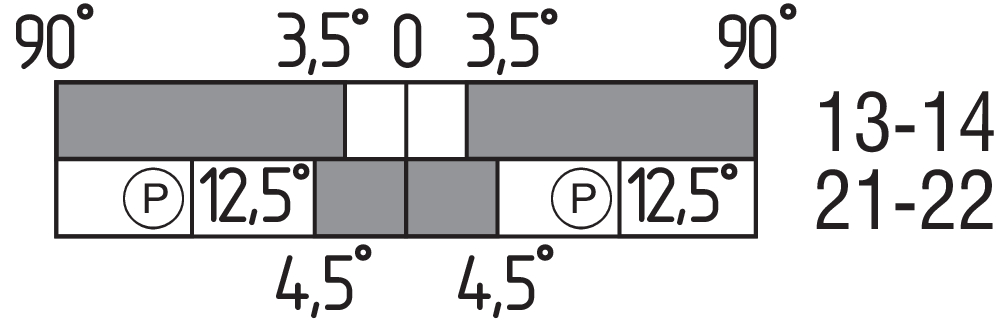

Schaltwegdiagramm
Kontakt geschlossen
Kontakt geöffnet
Einstellbereich
Rastpunkt
Zwangsöffungsweg/- winkel
Überwachung der Zuhaltung gem. ISO 14119
zwangsöffnender Öffnerkontakt
betätigt
unbetätigt
Schließerkontakt
Öffnerkontakt
151154291 T4C 235-11Z-M20
- 1 Leitungseinführung M 20 x 1.5
- Metallgehäuse
- weitgehend öl- und benzinbeständig
- 30 mm x 88,5 mm x 30 mm
- Betätiger nachträglich um 4 x 90° umsetzbar
AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
Generiert am: 15.04.2026, 02:08
