ACC-IFL-MOCL-H18

Artikelnummer: 101068879

ACC-IFL-MOCL-H18

Artikelnummer: 101068879

Downloads

ePLAN Daten

CADENAS CAD-Daten

SISTEMA Daten

Menge

Zur einfachen Montage der Näherungsschalter mit zylindrischer Bauform Ø 18 mm oder Gewinde M18

Bestelldaten

Produkt-Typbezeichnung	ACC-IFL-MOCL-H18
Artikelnummer (Bestellnummer)	101068879
EAN (European Article Number)	4030661105635
eCl@ss Nummer, Version 12.0	27-27-40-92
eCl@ss Nummer, Version 11.0	27-27-01-92
eCl@ss Nummer, Version 9.0	27-27-01-92
ETIM Nummer, Version 7.0	EC000127
ETIM Nummer, Version 6.0	EC000127

Allgemeine Daten

Werkstoff der Klemmschelle	Thermoplast
Bruttogewicht	26 g

Mechanische Daten - Abmessungen

Breite	46 mm
Höhe	30 mm
Tiefe	15 mm
Durchmesser des Befestigungsschelle	18 mm
Durchmesser des Befestigungsschelle	M18

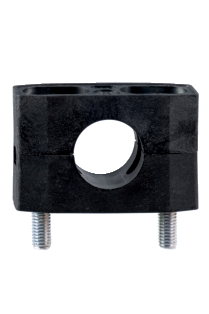

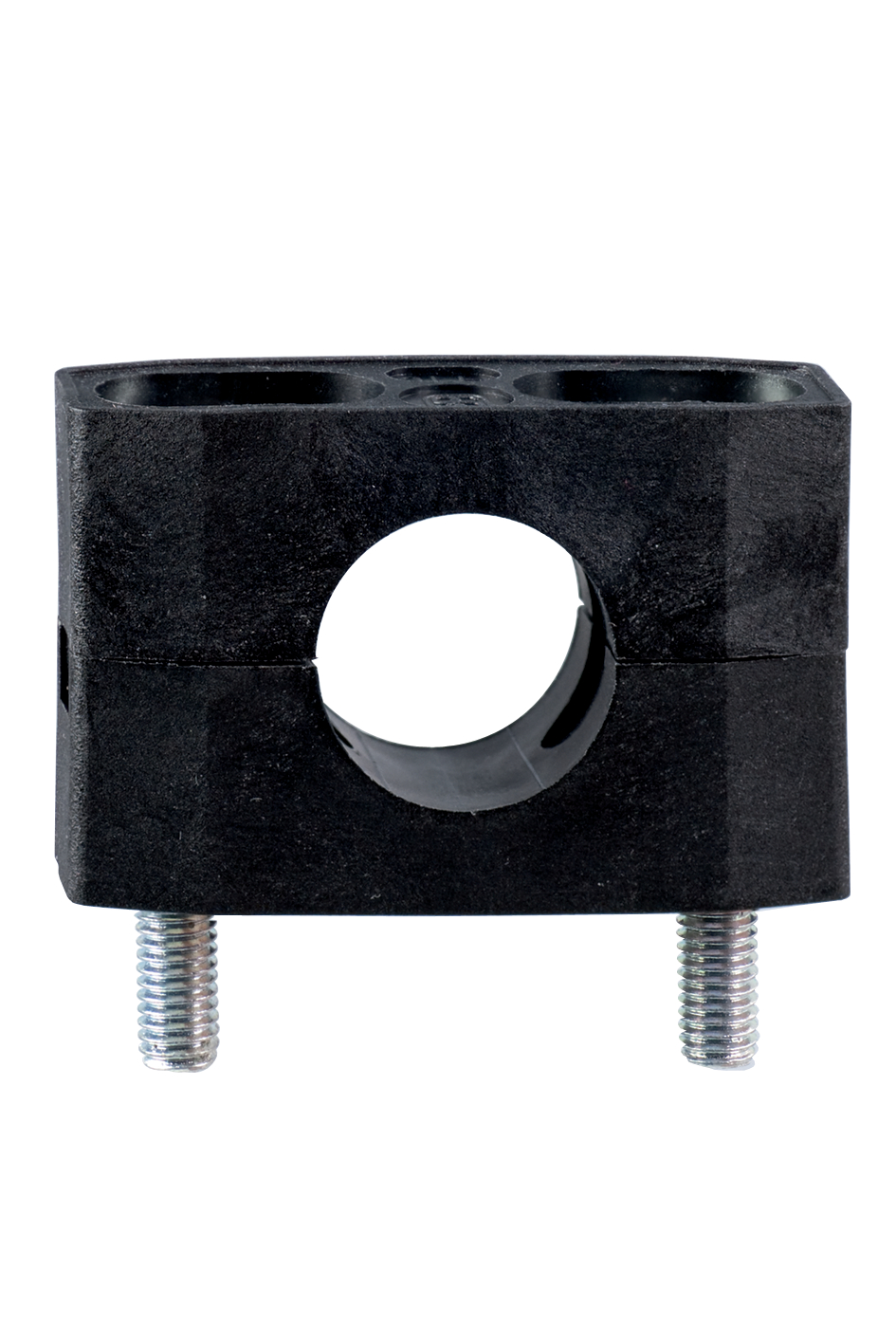

Produktbild (Katalogeinzelphoto )

ID: kkh18f01

| 589,1 kB | .jpg | 333.375 x 499.886 mm - 945 x 1417 Pixel - 72 dpi

| 48,3 kB | .png | 73.73100000000001 x 110.772 mm - 209 x 314 Pixel - 72 dpi

| 33,7 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 Pixel - 72 dpi

| 29,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi

| 4,7 MB | .png | 211.561 x 317.288 mm - 1999 x 2998 Pixel - 240 dpi

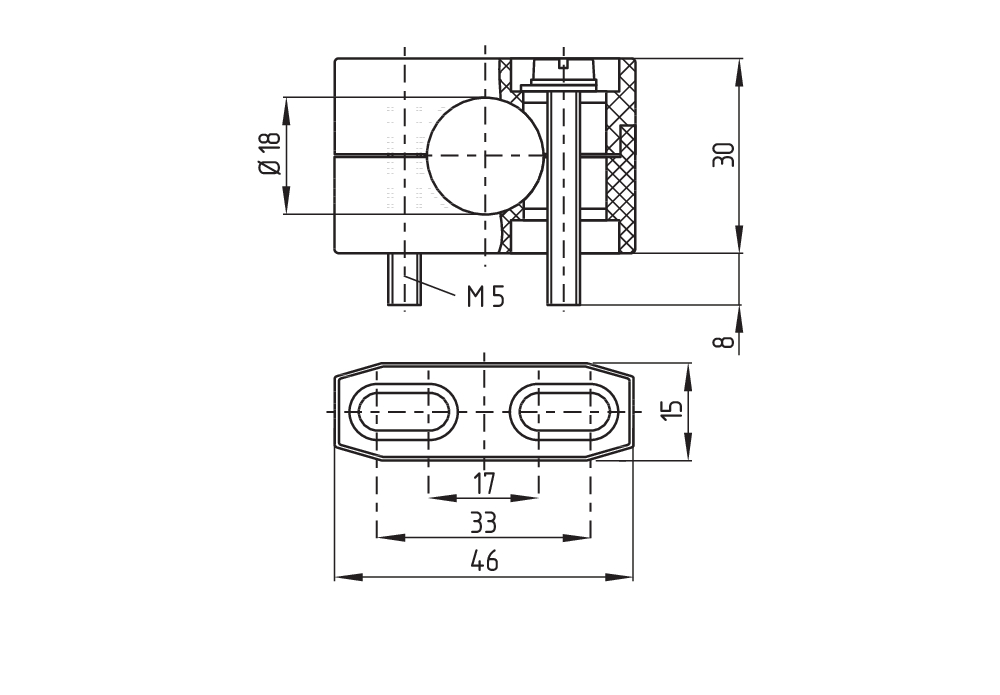

Maßzeichnung Grundgerät

ID: 1iflzg06

| 26,4 kB | .cdr |

| 7,9 kB | .png | 74.083 x 51.506 mm - 210 x 146 Pixel - 72 dpi

| 82,2 kB | .jpg | 352.778 x 245.181 mm - 1000 x 695 Pixel - 72 dpi

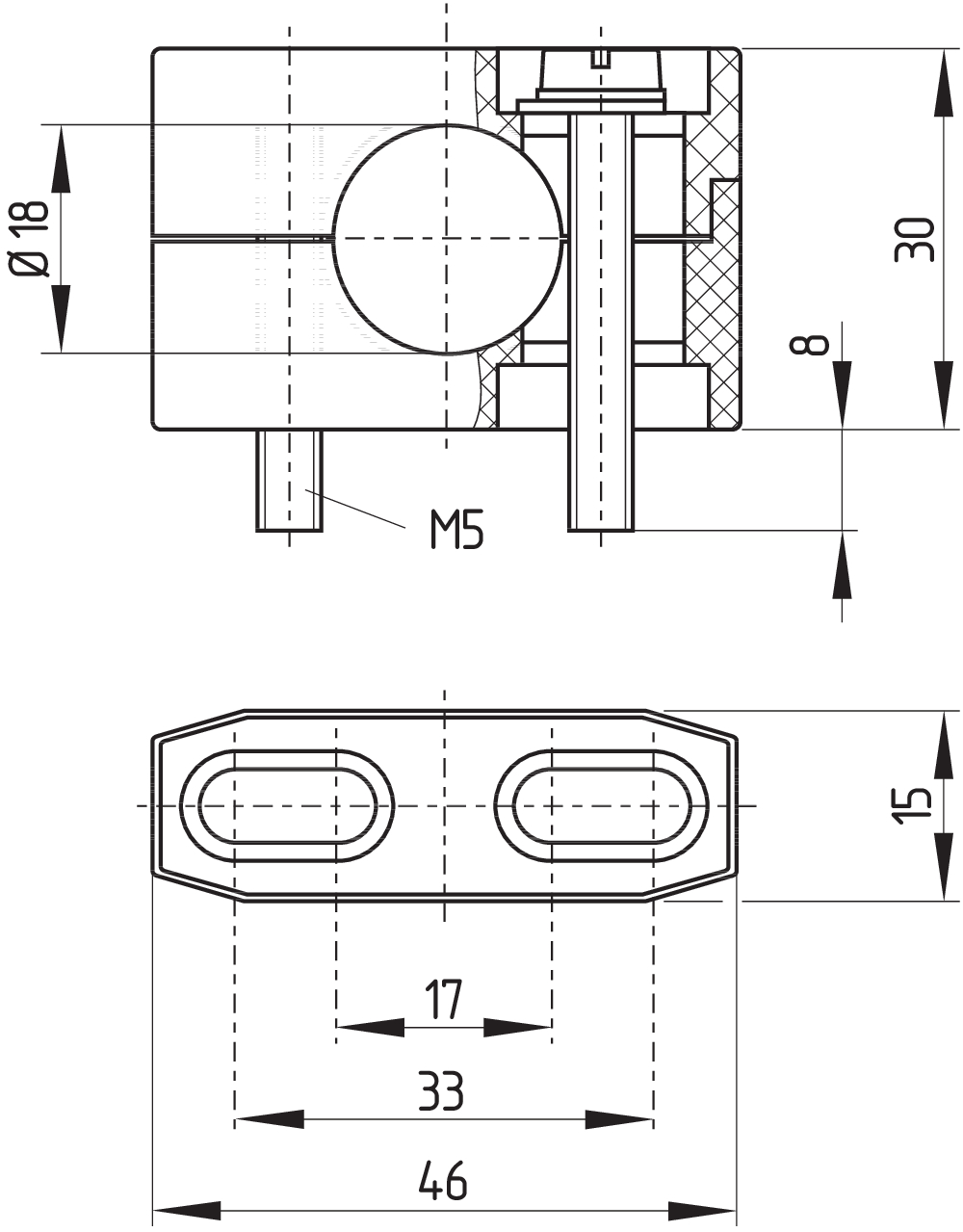

Maßzeichnung Grundgerät

ID: kiflzg06

| 25,2 kB | .cdr |

| 14,1 kB | .png | 74.083 x 94.54400000000001 mm - 210 x 268 Pixel - 72 dpi

| 201,1 kB | .jpg | 352.778 x 451.20300000000003 mm - 1000 x 1279 Pixel - 72 dpi
