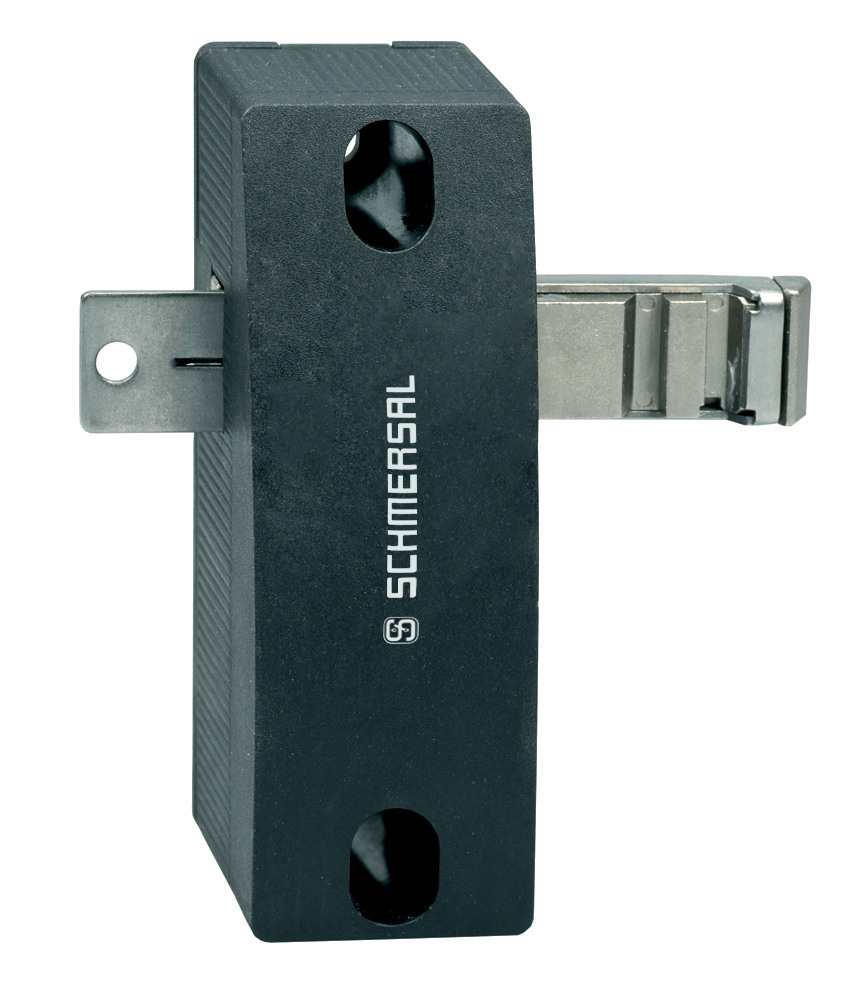

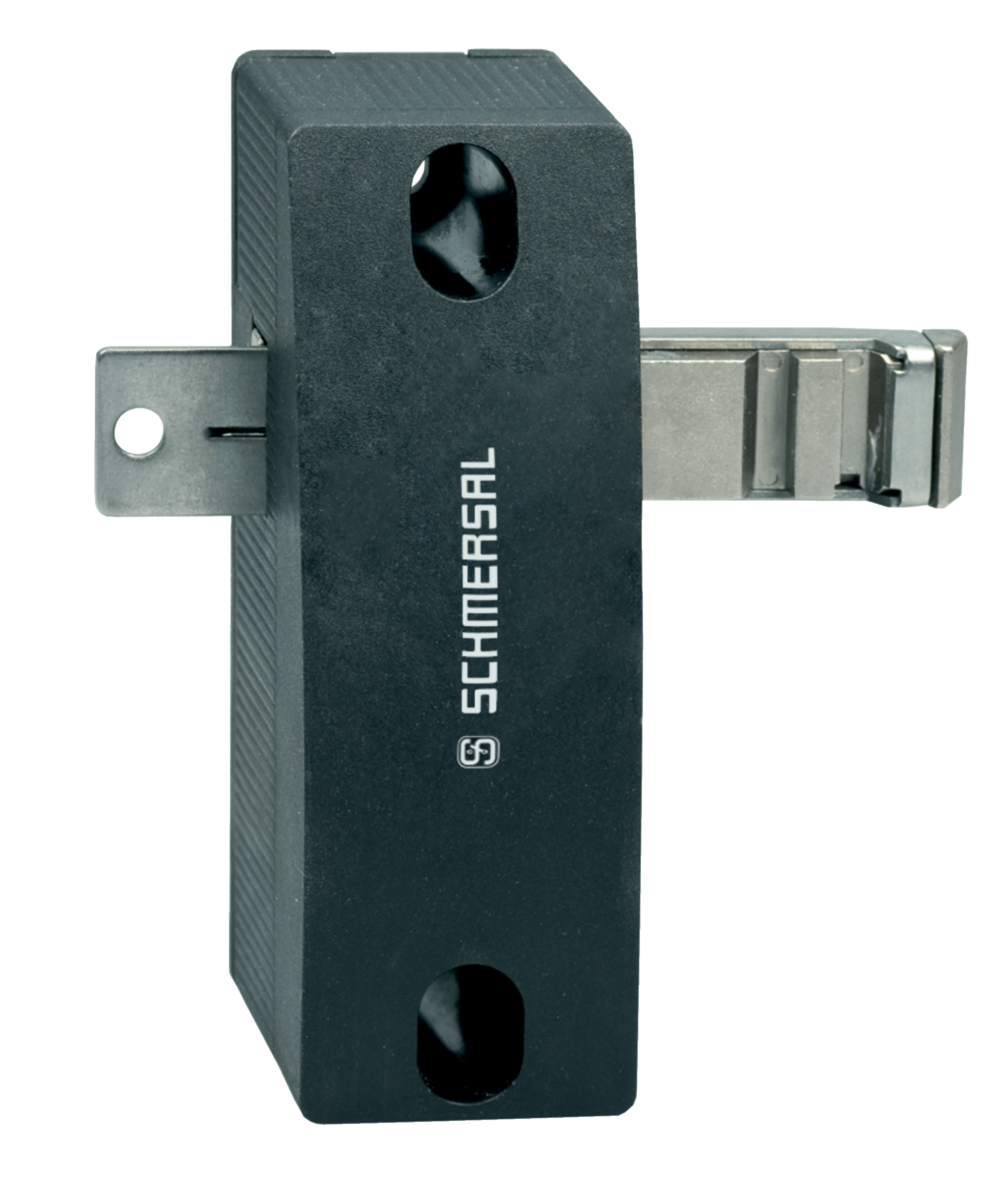

AZ/AZM201-B1-LTP0

Artikelnummer: 103013496
AZ/AZM201-B1-LTP0

Downloads

ePLAN Daten
CADENAS CAD-Daten
SISTEMA Daten
  • für links angeschlagene Türen
  • mit Fluchtentriegelung
  • Betätiger federnd gelagert
  • Betätiger für schiebbare Schutzeinrichtungen
  • Federhub bis max. 5 mm

Bestelldaten

Produkt-Typbezeichnung

AZ/AZM201-B1-LTP0
Artikelnummer (Bestellnummer)

103013496
EAN (European Article Number)

4030661493442
eCl@ss Nummer, Version 12.0

27-27-26-06
eCl@ss Nummer, Version 11.0

27-27-26-06
eCl@ss Nummer, Version 9.0

27-27-26-06
ETIM Nummer, Version 7.0

EC001487
ETIM Nummer, Version 6.0

EC001487

Zulassungen - Vorschriften

Hinweis

Zertifizierung in Verbindung mit den Geräten AZ/AZM201

Allgemeine Daten

Anfahrrichtung

links
Werkstoff des Gehäuses

Kunststoff, glasfaserverstärkter Thermoplast
Werkstoff des Betätigers

Zink-Druckguss
Bruttogewicht

285 g

Allgemeine Daten - Eigenschaften

Fluchtentriegelung

Ja

Mechanische Daten

Mechanische Lebensdauer, minimum

1.000.000 Schaltspiele
Zuhaltekraft FZh gemäß EN ISO 14119

2.000 N
Zuhaltekraft Fmax, maximum

2.600 N

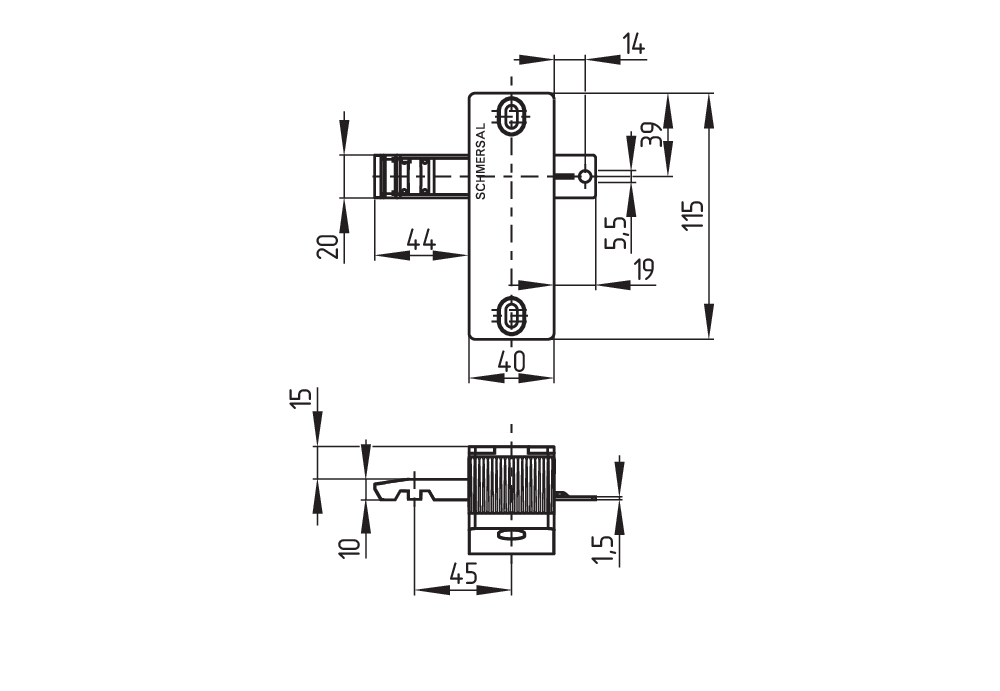

Mechanische Daten - Abmessungen

Länge des Betätigers

50 mm
Breite des Betätigers

103 mm
Höhe des Betätigers

115 mm

Lieferumfang

Lieferumfang

Sicherheitsschalter/ -zuhaltung und Betätigereinheit sind separat zu bestellen.

AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien

Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.

Generiert am: 15.04.2026, 02:08
