AV18LKX30U-GB215
| Produkt-Typbezeichnung: AV18(1)(2)K(3)U-GB215 |
| (1) | |
| L | Linksausführung |
| R | Rechtsausführung |
| (2) | |
| ohne | Zuglasche |
| H | Hebel H65 |
| H92 | Hebel H92 |
| H105 | Hebel H105 |
| B | Lagerbock B |
| B2 | Lagerbock B2 |
| (3) | |
| X11,5 | X-Maß des Riegelbolzen = 11,5 mm |
| X20 | X-Maß des Riegelbolzen = 20 mm |
| X30 | X-Maß des Riegelbolzen = 30 mm |
| X40 | X-Maß des Riegelbolzen = 40 mm |
| X45 | X-Maß des Riegelbolzen = 45 mm |
| Hinweis: | |
| U = unterseitige Riegelanschrägung GB215 = zusätzlicher, stirnseitige Befestigungslöcher M8. Hiervon abweichende Varianten sind Sonderausführungen. Verfügbarkeit auf Anfrage. | |
- Linksausführung
- Metallgehäuse
- ohne Fehlschließsicherung
- für 1-flügelige Türen
- für Aufzugsanlagen ohne Personenbeförderung
- Hilfsentriegelung durch Dreikantschlüssel M5
Bestelldaten
| Produkt-Typbezeichnung |
AV18LKX30U-GB215 |
| Artikelnummer (Bestellnummer) |
103028167 |
| EAN (European Article Number) |
4030661524597 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-03 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-03 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-03 |
| ETIM Nummer, Version 7.0 |
EC002593 |
| ETIM Nummer, Version 6.0 |
EC002593 |
Zulassungen - Vorschriften
| Zertifikate |
TÜV CCC |
Allgemeine Daten
| Vorschriften |
EN 81-20 EN 81-50 |
| Werkstoff des Gehäuses |
Metall, Aluminium-Druckguss |
| Werkstoff des Riegelbolzens |
Messing |
| Bruttogewicht |
750 g |
Allgemeine Daten - Eigenschaften
| Hilfsentriegelung |
Ja |
| Fehlschließsicherung vorhanden |
Nein |
| Sicherheitsfunktionen |
Ja |
| Anzahl der Türflügel |
1 |
| Anzahl der Sicherheitskontakte |
1 |
Mechanische Daten
| Betätigungselement |
Zuglasche |
| Ausrichtung |
Linksausführung |
| Befestigung |
rückseitige Befestigungslöcher |
Mechanische Daten - Anschlusstechnik
| Leitungseinführung |
ohne Kabelverschraubung |
Mechanische Daten - Abmessungen
| Breite |
165 mm |
| Höhe |
80 mm |
| Tiefe |
37,5 mm |
| Durchmesser des Riegelbolzens |
18 mm |
| X-Maß des Riegelbolzen |
30 mm |
| Hinweis (X-Maß des Riegelbolzen) |
Die gesamte Riegelbolzenlänge ergibt sich aus der vorgeschriebenen Eintauchtiefe des Riegelbolzens in das Türblatt von 21 mm und dem X-Maß. Mit dem X-Maß bezeichnet man den Abstand zwischen der Gehäuseunterseite der Türverriegelung und der Türoberkante. |
| Ausführung des Riegelbolzen |
45° Anschrägung, von unten |
Umgebungsbedingungen
| Schutzart |
IP20 |
| Umgebungstemperatur |
-15 ... +70 °C |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
400 VAC |
| Bemessungsstoßspannungsfestigkeit Uimp |
6 kV |
Elektrische Daten
| Thermischer Dauerstrom |
10 A |
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
2 A |
| Spannung, Gebrauchskategorie DC-13 |
200 VDC |
| Strom, Gebrauchskategorie DC-13 |
2 A |
| Schaltelement |
Öffner (NC), Schließer (NO) |
| Schaltprinzip |
Schleichschaltung |
| Werkstoff der Kontakte, elektrisch |
Silber |
Zubehör
| Hinweis (Zubehör) |
Hubmagnet SOL-AV15/AV18 zur elektrischen Betätigung als Zubehör erhältlich |
Hinweis
| Hinweis (Hilfsentriegelung) |
Zur manuellen Entriegelung mit Dreikantschlüssel M5, als Zubehör erhältlich |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
Baumusterprüfbescheinigung
CCC-Zertifikat
Info
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader

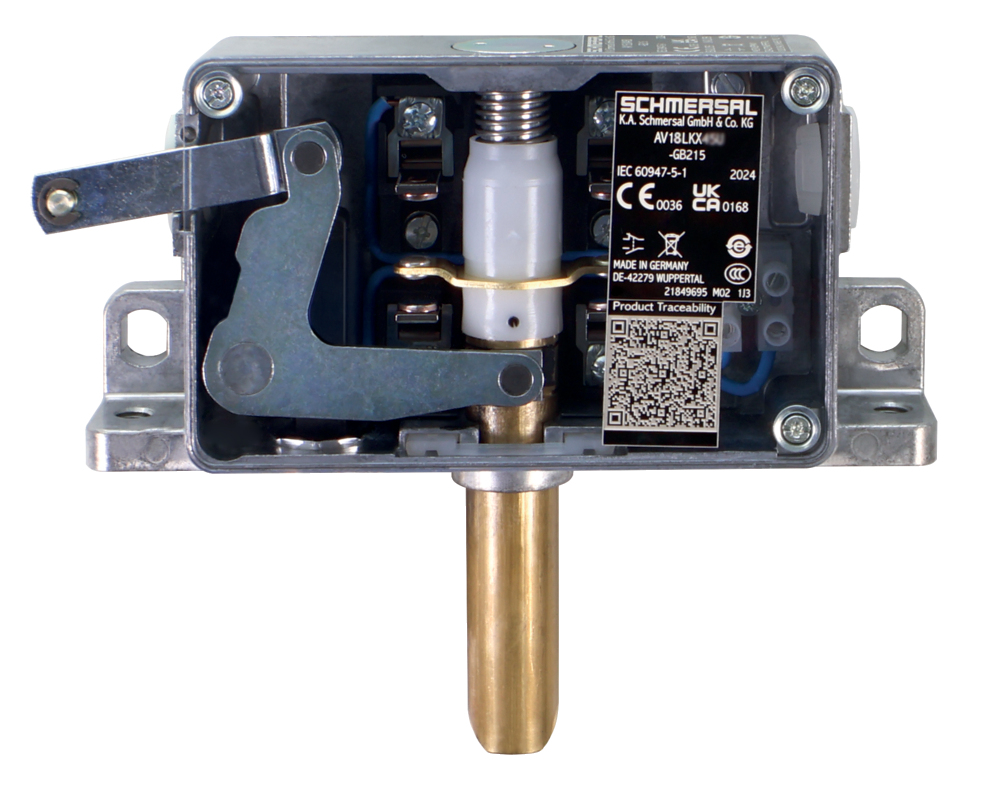

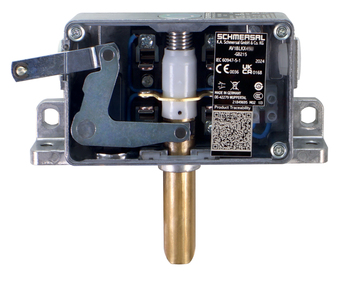

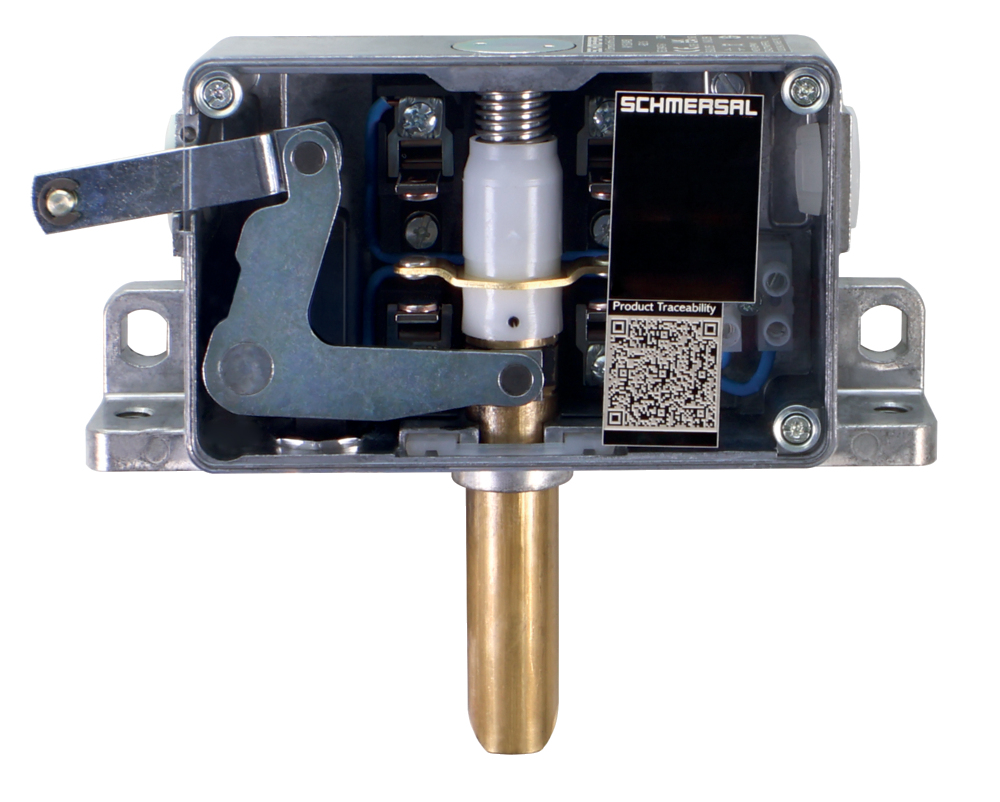

Produktbild (Katalogeinzelphoto )
ID: kav18f04
| 366,1 kB | .jpg | 352.778 x 282.928 mm - 1000 x 802 Pixel - 72 dpi
| 53,4 kB | .png | 74.083 x 59.267 mm - 210 x 168 Pixel - 72 dpi
| 64,9 kB | .jpg | 123.472 x 99.131 mm - 350 x 281 Pixel - 72 dpi
| 346,3 kB | .jpg | 352.778 x 282.928 mm - 1000 x 802 Pixel - 72 dpi
| 52,0 kB | .png | 74.083 x 59.267 mm - 210 x 168 Pixel - 72 dpi
| 52,0 kB | .png | 74.083 x 59.267 mm - 210 x 168 Pixel - 72 dpi
| 50,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 3,9 MB | .png | 169.333 x 135.721 mm - 2000 x 1603 Pixel - 300 dpi
| 57,0 kB | .jpg | 123.47200000000001 x 99.131 mm - 350 x 281 Pixel - 72 dpi
Bilder (Sonstige)
Montagebeispiel
ID: kav--m03
| EU-Konformitätserklärung |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Erklärung: | Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen. |
| Bezeichnung des Bauteils: | AV15, AV18, AV20, AV21, AV25, AV28 |
| Typ: | siehe Typenschlüssel |
| Baujahr: | siehe Typenschild |
| Beschreibung des Bauteils: | Türverriegelung |
| Einschlägige Richtlinien: | Niederspannungsrichtlinie | 2014/35/EU |
| Aufzugsrichtlinie | 2014/33/EU | |
| RoHS-Richtlinie | 2011/65/EU |
| Angewandte Normen: | EN 81-20:2020 EN 81-50:2020 |
| Benannte Stelle der Baumusterprüfung: | TÜV SÜD Industrie Service GmbH Westendstr. 199 80686 München Deutschland Kenn-Nr. 0036 |
| EU-Baumusterprüfbescheinigung: | EU-DL 059 (AV15), EU-DL 076 (AV18), EU-DL 528 (AV20), EU-DL 529 (AV21), EU-DL 060 (AV25), EU-DL 075 (AV28) |
| Ort und Datum der Ausstellung: | Wuppertal, 4. Juli 2025 |
 |
| Rechtsverbindliche Unterschrift Philip Schmersal Geschäftsführer |
AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
Generiert am: 15.04.2026, 02:08
