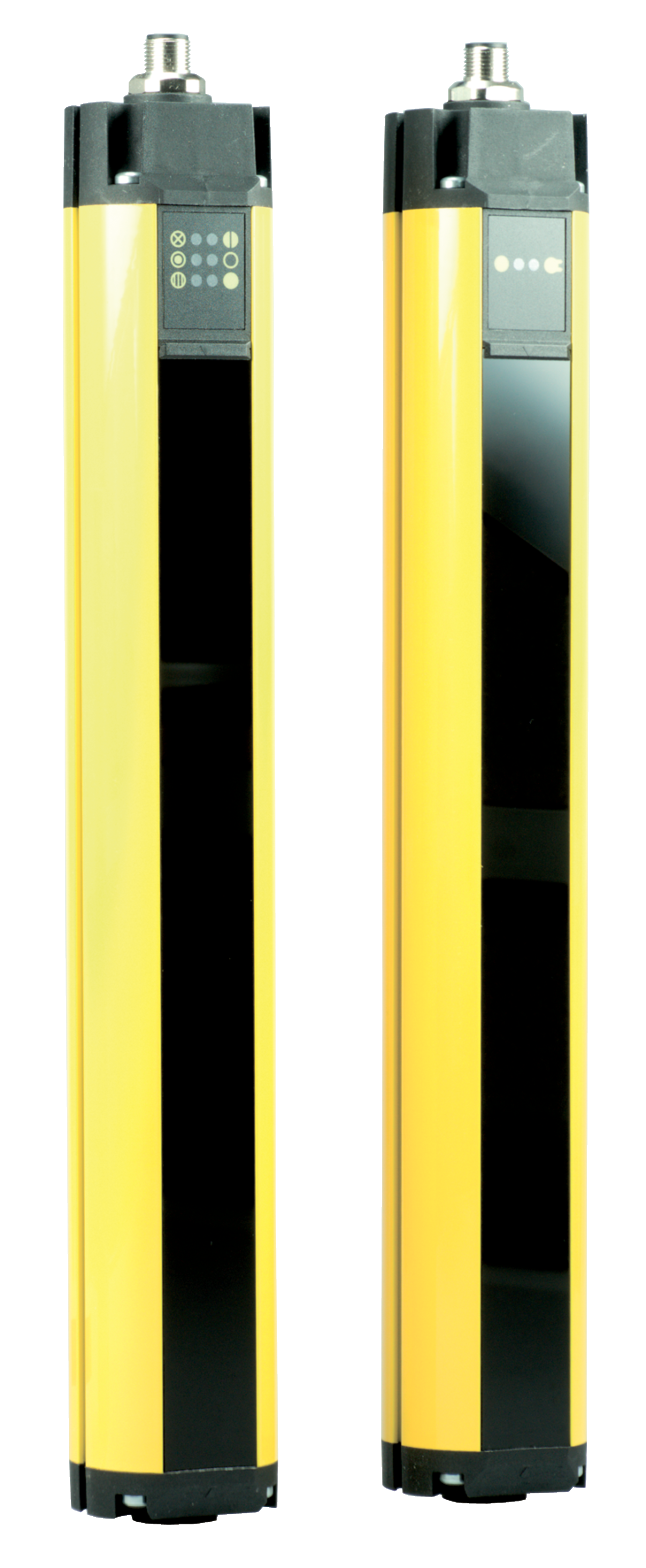

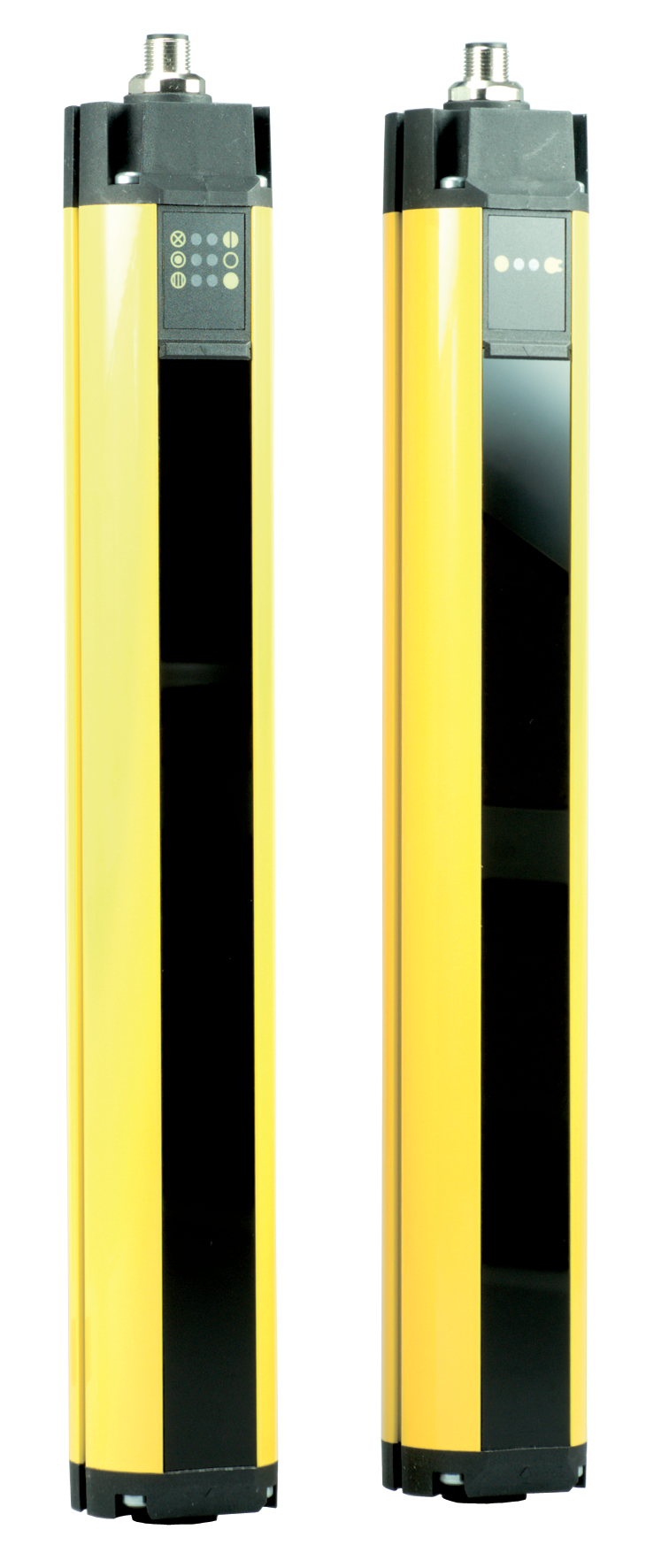

SLC 420-E/R1610-30-RFBS

Artikelnummer: 101217943
Archiv
SLC 420-E/R1610-30-RFBS

Downloads

ePLAN Daten
CADENAS CAD-Daten
SISTEMA Daten
  • Schutzart IP69K
  • Schutzart IP67
  • Sicherheitstyp 4 gemäß IEC 61496-1

Bestelldaten

Produkt-Typbezeichnung

SLC 420-E/R1610-30-RFBS
Artikelnummer (Bestellnummer)

101217943
EAN (European Article Number)

4030661414997
eCl@ss Nummer, Version 12.0

27-27-27-04
eCl@ss Nummer, Version 11.0

27-27-27-04
eCl@ss Nummer, Version 9.0

27-27-27-04
ETIM Nummer, Version 7.0

EC002549
ETIM Nummer, Version 6.0

EC002549

Zulassungen - Vorschriften

Zertifikate

cULus

Allgemeine Daten

Vorschriften

EN IEC 61496-2

EN IEC 61496-1
Werkstoff des Gehäuses

Aluminium
Reaktionszeit, maximum

10 ms
Bruttogewicht

6.040 g

Allgemeine Daten - Eigenschaften

Wiederanlaufsperre

Ja
Strahlcodierung

Ja
Integrierte Anzeige, Status

Ja
Integrierte Anzeige, Diagnose

Ja
Anzahl der sicheren digitalen Ausgänge

2

Sicherheitsbetrachtung

Vorschriften

EN ISO 13849-1

EN IEC 61508
Performance Level, bis

e
Kategorie

4
PFH-Wert

6,19 x 10⁻⁹ /h
Safety Integrity Level (SIL), geeignet für Anwendungen in

3
Gebrauchsdauer

20 Jahre
Sicherheitstyp gemäß IEC 61496-1

4

Mechanische Daten

Reichweite, Schutzfeld, minimum

0,3 m
Reichweite, Schutzfeld, maximum

18 m
Wellenlänge der Laserdiode

880 nm

Mechanische Daten - Anschlusstechnik

Länge der Leitung

100 m
Anschlussart

Steckverbinder
Anschluss Stecker, Empfänger

Einbaustecker M12, 8-polig
Anschluss Stecker, Sender

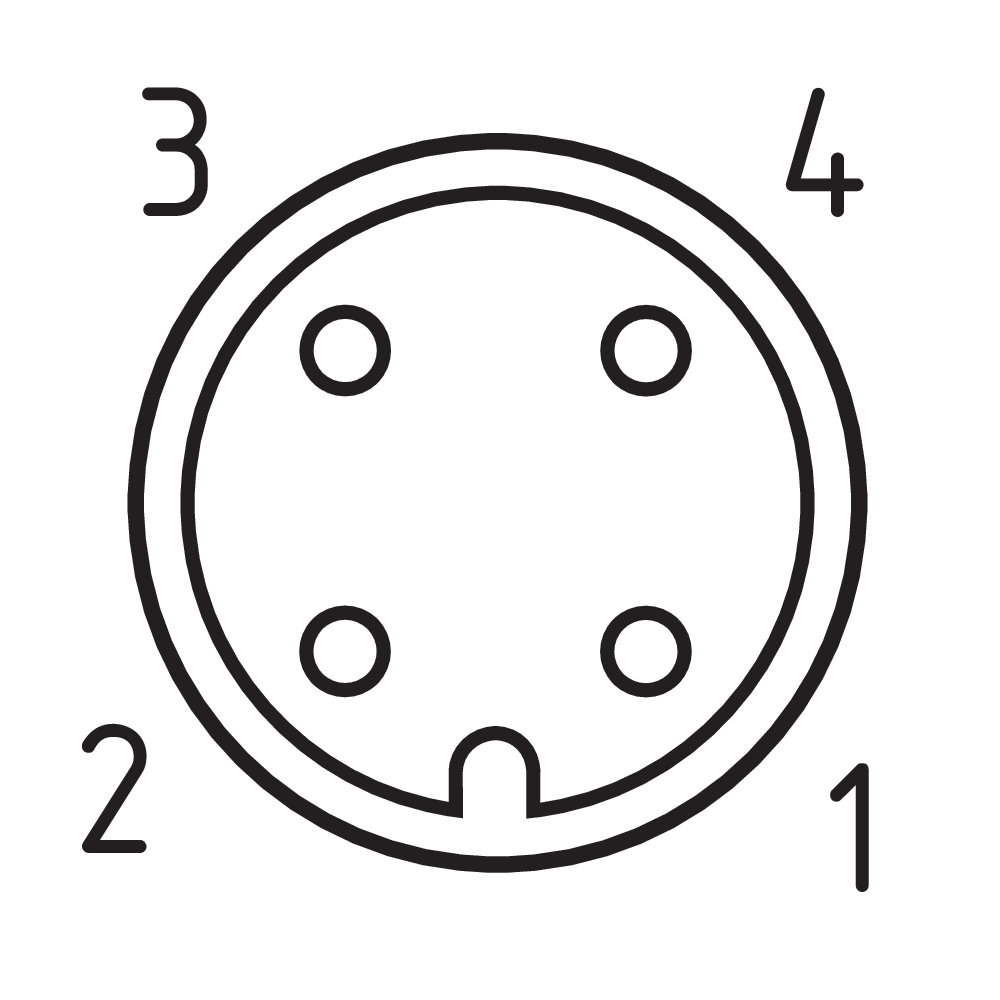

Einbaustecker M12, 4-polig

Mechanische Daten - Abmessungen

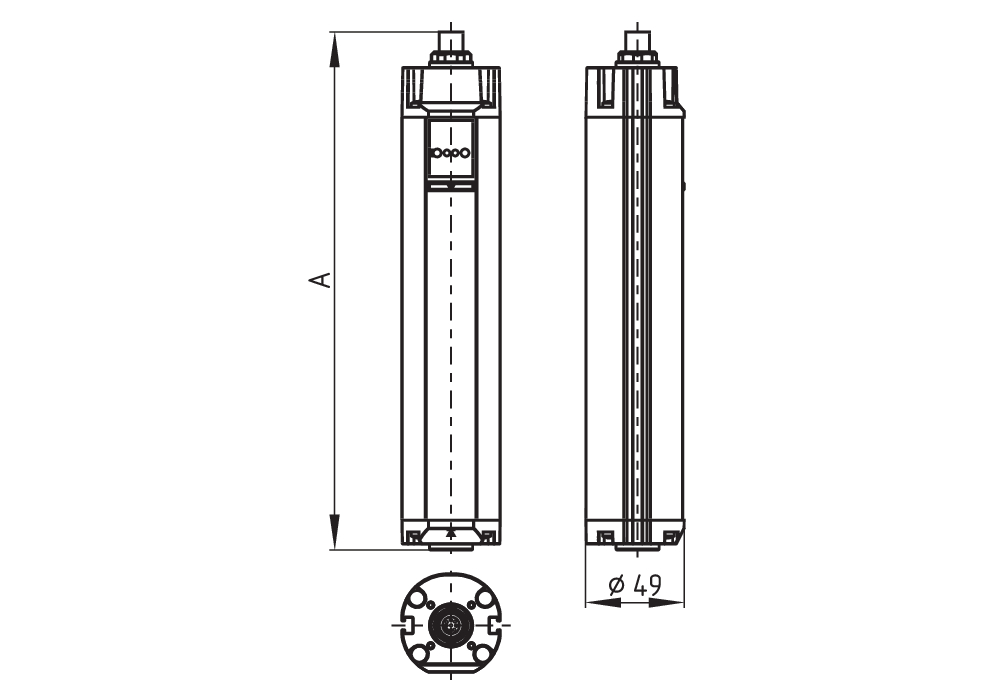

Durchmesser des Sensors

49 mm

Umgebungsbedingungen

Schutzart

IP67
Umgebungstemperatur

-25 ... +50 °C
Lager- und Transporttemperatur

-25 ... +70 °C
Schutzklasse

III

Elektrische Daten

Schaltspannung OSSD, HIGH-Signal

24 V
Elektrische Leistungsaufnahme vom Empfänger

8 W
Elektrische Leistungsaufnahme des Senders

4 W
Länge der Leitung, maximum

100 m

Elektrische Daten - Sichere digitale Ausgänge

Ausgangsstrom, maximum

0,5 A
Ausführung der Schaltelemente

p-schaltend

Lieferumfang

Lieferumfang

Sender + Empfänger, Befestigungsset

Zubehör

Empfehlung Sicherheitsschaltgerät

SRB-E 301

Hinweis

Hinweis (Allgemein)

Im Fehlerfall (Unterbrechung der 0 V Leitung) fließt ein max. Leckstrom von 1 mA.

Sprachfilter

Wenn ein Dokument nicht in der Landessprache verfügbar ist, wird auf die englische Fassung zurückgegriffen.

Datenblatt

Chinesisch (2026-04-15)
Deutsch (2026-04-15)
Dänisch (2026-04-15)
Englisch (2026-04-15)
Finnisch (2026-04-15)
Französisch (2026-04-15)
Italienisch (2026-04-15)
Japanisch (2026-04-15)
Niederländisch (2026-04-15)
Norwegisch (2026-04-15)
Polnisch (2026-04-15)
Portugiesisch (2026-04-15)
Portugiesisch (2026-04-15)
Schwedisch (2026-04-15)
Spanisch (2026-04-15)
Türkisch (2026-04-15)

Betriebsanleitung (EU)

SLC 420 / SLG 420 (V2.0) (662,1 kB, 2022-12-01)
SLC 420 / SLG 420 (V2.0) (653,6 kB, 2022-12-01)
SLC 420 / SLG 420 (V2.0) (646,7 kB, 2022-11-15)
SLC 420 / SLG 420 (V2.0) (658,7 kB, 2022-11-15)
SLC 420 / SLG 420 (V2.0) (683,5 kB, 2022-10-19)
SLC 420 / SLG 420 (V2.0) (651,0 kB, 2022-09-19)
SLC 420 / SLG 420 (V2.0) (651,7 kB, 2021-02-24, C)
SLC 420 / SLG 420 (V2.0) (668,5 kB, 2021-02-24, C)

UL-Zertifikat

SLC/SLG 2... / SLC/SLG 4... (233,4 kB, 2019-08-01)
SLB / SLC / SLG (422,3 kB, 2019-08-01)

Broschüre

Optoelectronic safety devices (2,4 MB, 2025-06-03)
Optoelectronic safety devices (2,4 MB, 2025-03-10)
Optoelectronic safety devices (2,4 MB, 2025-03-10)
Optoelectronic safety devices (2,3 MB, 2025-03-10)
Optoelectronic safety devices (2,3 MB, 2025-03-10)
Optoelectronic safety devices (2,3 MB, 2025-03-10)
Optoelectronic safety devices (2,4 MB, 2025-03-10)
Optoelectronic safety devices (2,7 MB, 2025-03-10)
Optoelectronic safety devices (2,4 MB, 2024-08-21)
Optoelectronic safety devices (2,4 MB, 2024-08-21)

SISTEMA-VDMA Bibliothek/Library

SISTEMA-VDMA COMPONENTS (1.021,8 kB, 2026-02-02)
SISTEMA-VDMA COMPONENTS (1.018,3 kB, 2026-02-02)

Download der aktuellen Version von Adobe Reader

Adobe Reader
EU-Konformitätserklärung
PDF
EU-Konformitätserklärung LOG_COM_lo1de01s
Original



Safety Control GmbH
Am Industriepark 2a
84453 Mühldorf / Inn
Germany
Erklärung:Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen.
Bezeichnung des Bauteils:SLC 420 / SLG 420
SLC 420 IP69 / SLG 420 IP69
Typ:siehe Typenschlüssel
Beschreibung des Bauteils:Sicherheits-Lichtvorhang / -Lichtgitter
Einschlägige Richtlinien:Maschinenrichtlinie2006/42/EG
 EMV-Richtlinie2014/30/EU
 RoHS-Richtlinie2011/65/EU
Angewandte Normen:EN 61496-1:2013
EN 61496-2:2013
EN ISO 13849-1:2015
EN 62061:2005 + AC:2010 + A1:2013 + A2:2015
Benannte Stelle der Baumusterprüfung:TÜV NORD CERT GmbH
Langemarckstr. 20, 45141 Essen
Kenn-Nr.: 0044
EG-Baumusterprüfbescheinigung:440205013144611
Bevollmächtigter für die Zusammenstellung der technischen Unterlagen:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Ort und Datum der Ausstellung:Mühldorf, 20. Dezember 2020
 GRA_SIG_ksig-y19
 Rechtsverbindliche Unterschrift
Klaus Schuster
Geschäftsführer		Rechtsverbindliche Unterschrift
Christian Spranger
Geschäftsführer

AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien

Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.

Generiert am: 15.04.2026, 02:07
