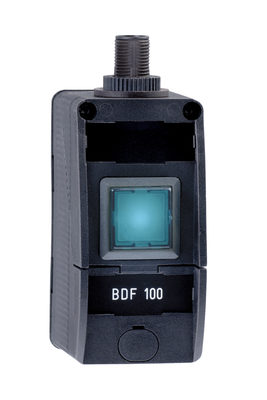

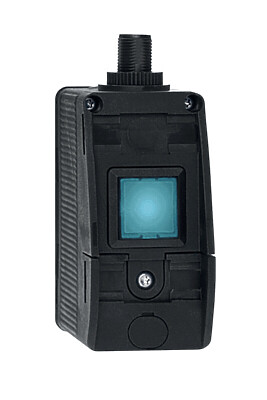

BDF100
- Kunststoffgehäuse
- schlankes, schlagfestes Gehäuse
- an handelsüblichen Alu-Profilsystemen zu befestigen
- an ergonomisch günstiger Position zu installieren
- großes Programm an Leuchttastern, Wahlschaltern, LED-Leuchtmeldern, Schlüsselschaltern und NOT-HALT-Tastern
- Beschriftung der Felder mit einer separaten Kunststoffabdeckung

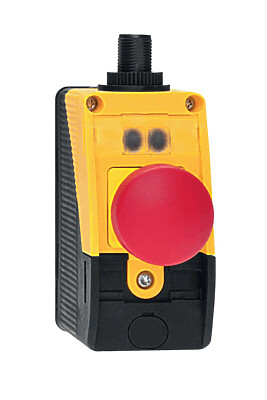

| Produkt-Typbezeichnung: BDF100-➀-G-ST |
| mit NOT-HALT | |
| Gehäusedeckel gelb | |
| (1) | |
| NH | NOT-HALT Schlagtaster ohne Schutzkragen |
| NHK | NOT-HALT Schlagtaster mit Schutzkragen |
***************************************************************************************************************************************************************************

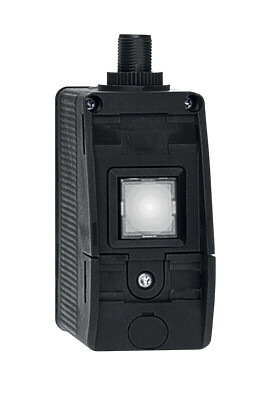

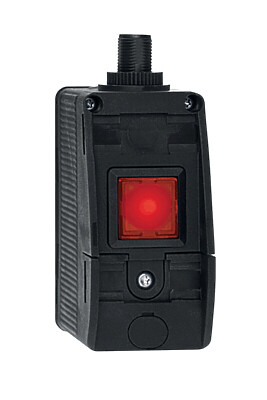

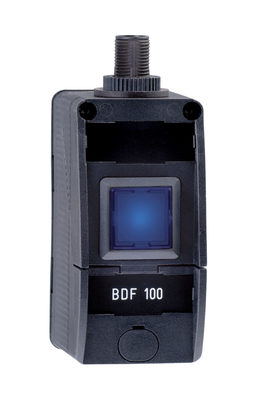

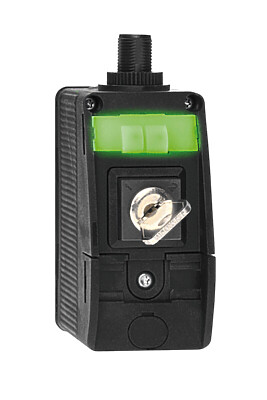

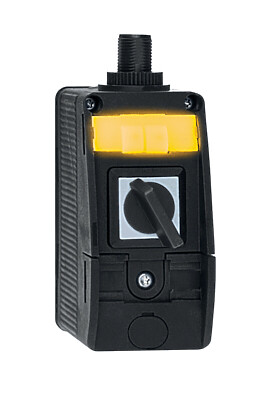

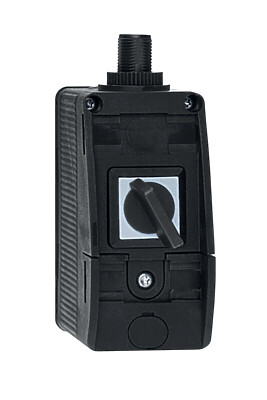

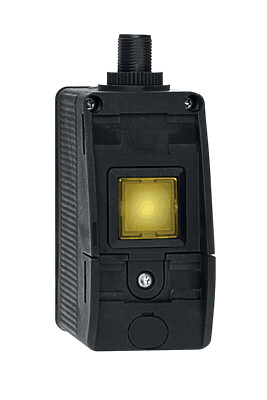

| Produkt-Typbezeichnung: BDF100-➀-➁-➂-ST | |
| Gehäusedeckel schwarz | |
| (1) | |
| 20 | 2 Schließer (NO) |
| 11 | 1 Schließer (NO) / 1 Öffner (NC) |
| (2) | |
| LT | Leuchttaster |
| DT | Drucktaster |
| LM | Leuchtmelder |
| WS | Wahlschalter |
| WT | Wahltaster |
| WTS | Wahltastschalter |
| SWS | Schlüsselwahlschalter |
| SWT | Schlüsselwahltaster |
| (3) | |
| RD | Rot |
| GN | Grün |
| BU | Blau |
| WH | Weiß |
| BK | Schwarz |
| 20 | 2 Schaltstellungen |
| 30 | 3 Schaltstellungen |
| (4) | |
| ohne | ohne Meldeleuchte |
| G/RD | Meldeleuchte rot (nicht für -LT, -LM) |
| G/GN | Meldeleuchte grün (nicht für -LT, -LM) |
| G/YE | Meldeleuchte gelb (nicht für -LT, -LM) |
| G/BU | Meldeleuchte blau (nicht für -LT, -LM) |
| G/WH | Meldeleuchte weiß (nicht für -LT, -LM) |
Nicht alle nach diesem Typenschlüssel möglichen Geräte sind lieferbar und/oder technisch umsetzbar.
