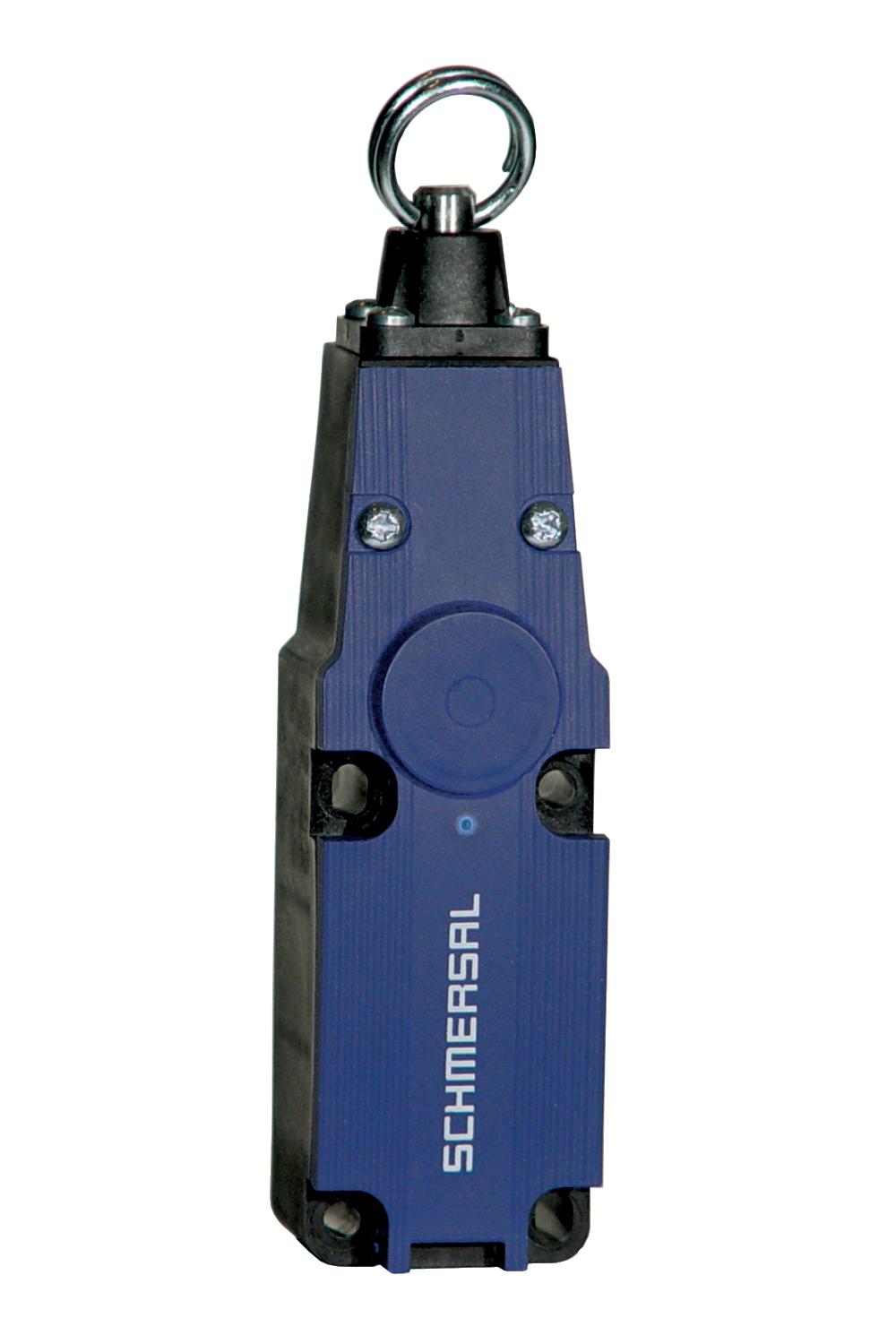

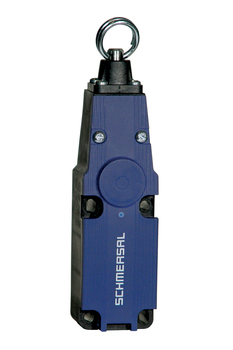

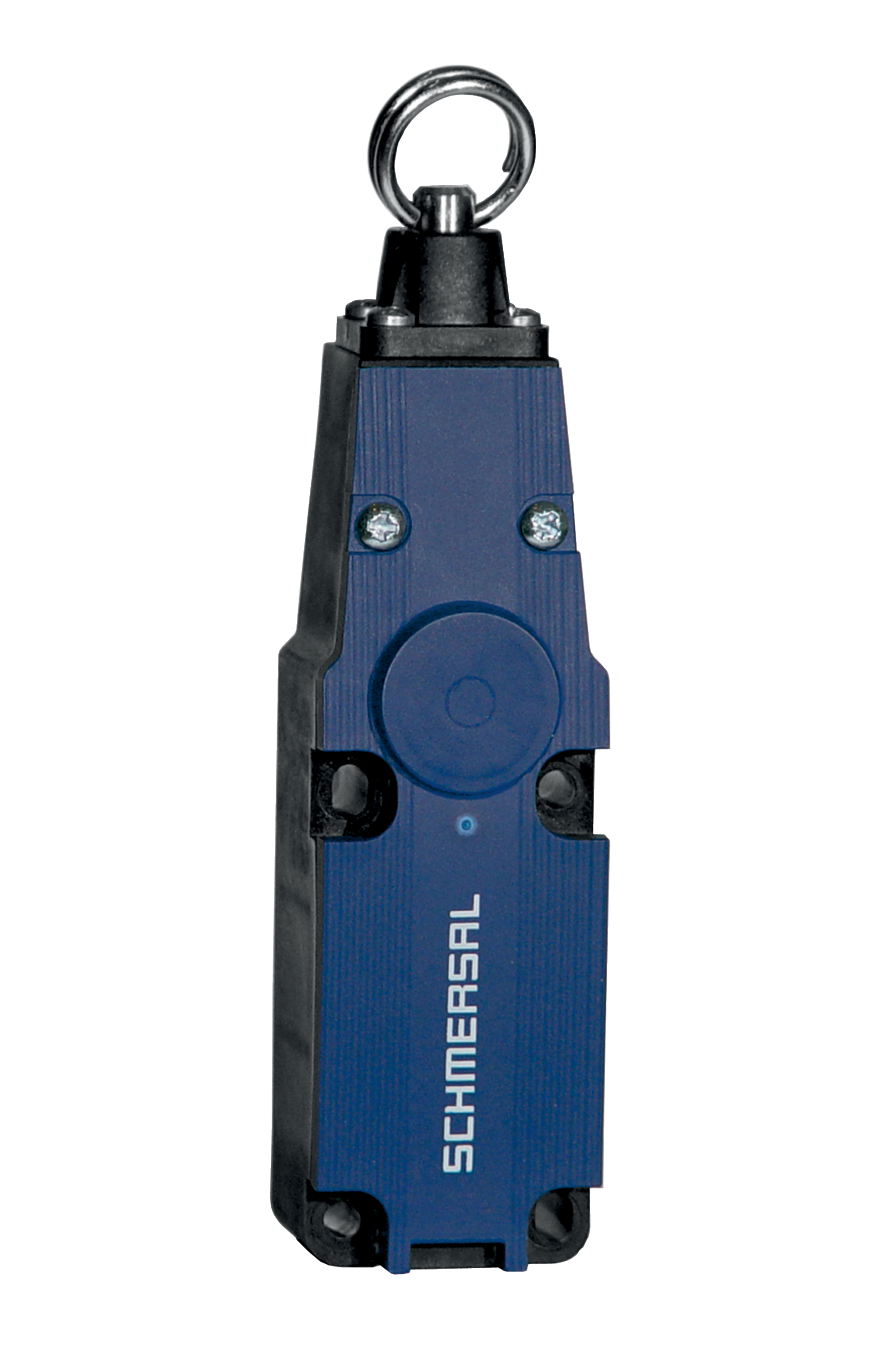

TQ 700-02

项目编号: 101192480
存档
TQ 700-02

下载

计划 数据
CADENAS CAD数据
SISTEMA 数据
  • 1 电缆进口 M 20 x 1.5
  • 热塑外壳
  • 单向操作/线长最大10 m
  • 位置指示
  • 大配线室
  • 不允许挂钩扭曲
  • 线缆最长到10m的张力

订货数据

型号

TQ 700-02
商品编号（订购编号）

101192480
EAN（欧洲商品编号）

4030661352701
eCl@aa number，版本：12.0

27-27-06-07
eCl@aa number，版本：11.0

27-27-06-07
eCl@aa number，版本：9.0

27-27-06-07
ETIM 编号，7.0 版

EC000030
ETIM 编号，6.0 版

EC000030

许可 - 标准

证书

cULus

总体数据

标准型

EN IEC 60947-5-1
外壳材料

玻璃纤维，热塑塑料
外壳材料

玻璃纤维，热塑塑料
线长，最大

10 m
毛重

230 g

总体数据 - 产品特性

常闭 (NC) 数量

2

安全评估

标准型

EN ISO 13849-1
任务时间

20 年

安全评估 - 安全输出

B10D 常闭触点 (NC)

100,000 操作
B10D 常开触点（NO）

100,000 操作

机械参数

机械寿命，最少

1,000,000 操作

机械参数 - 连接技术

连接器

螺丝端子 M20 x 1.5
线缆截面，最小

.75 mm²
电缆截面，最大

2.5 mm²
注（电缆截面）

包括导体套管在内的所有指标。

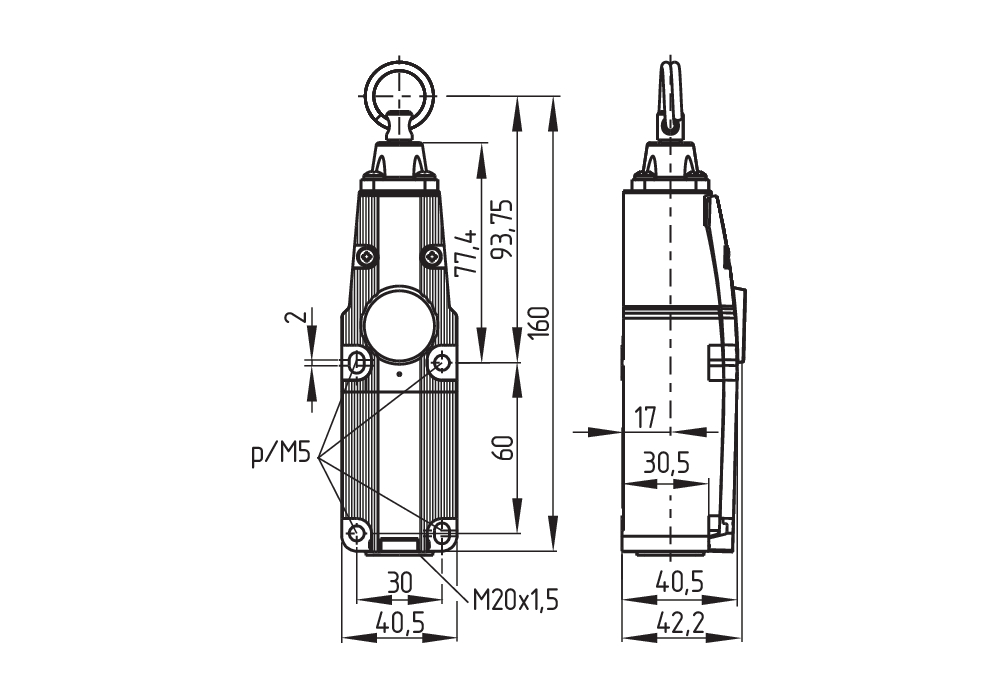

机械参数 - 尺寸

宽度

40.5 mm
高度

160 mm
深度

42.2 mm

环境条件

防护等级

IP67
工作环境温度

-25 ... +70 °C

环境条件 - 绝缘值

额定绝缘电压 Ui

500 V
额定冲击耐受电压 Uimp

6 kV

电气参数

热测试电流

10 A
应用类别 AC-15

230 VAC
应用类别 AC-15

4 A
应用类别 DC-13

24 VDC
应用类别 DC-13

4 A
开关元件

开启工具（NC）
开关原理

缓动
触点材料，电气

银

注意

注（通用）

与环境温度范围相关的紧急停止拉线开关的推荐电缆长度。

嵌环在受力时会略微变形，安装时需多次拉紧拉绳。此后，拉绳必须使用吊环螺钉或张紧器重新拉直

距离 2 米 ... 5 米时需要中间钢丝支撑，参见附件
EU Conformity Declaration
PDF
EU Declaration of Conformity LOG_COM_lo1de01s
OriginalACE Schmersal
Eletroeletrônica Industrial Ltda.
Av. Brasil, nº 815
Jardim Esplanada
CEP: 18557-646 Boituva - SP
Brazil
Internet: www.schmersal.com.br
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:TQ 700
Type:See ordering code
Description of the component:Pull-wire switches
Relevant Directives:Low Voltage Directive2014/35/EU
 RoHS-Directive2011/65/EU
Applied standards:EN 60947-5-1:2017 + AC:2020
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Boituva, January 19, 2024
 GRA_SIG_ksig-y23
 Authorised signature
Marco Antonio De Dato
Head of Engineering and Design
