MUT-SET-T-SG-02

Numer katalogowy: 103055492
MUT-SET-T-SG-02

Downloads

ePLAN Dane
CADENAS Dane CAD
SISTEMA Dane
  • Rozwiązanie plug and play dla aplikacji wyciszających
  • Skrócony czas instalacji i okablowania
  • Łatwe okablowanie z MCU-02 tylko jeden kabel do szafy sterowniczej
  • Jeden numer części dla wszystkich komponentów

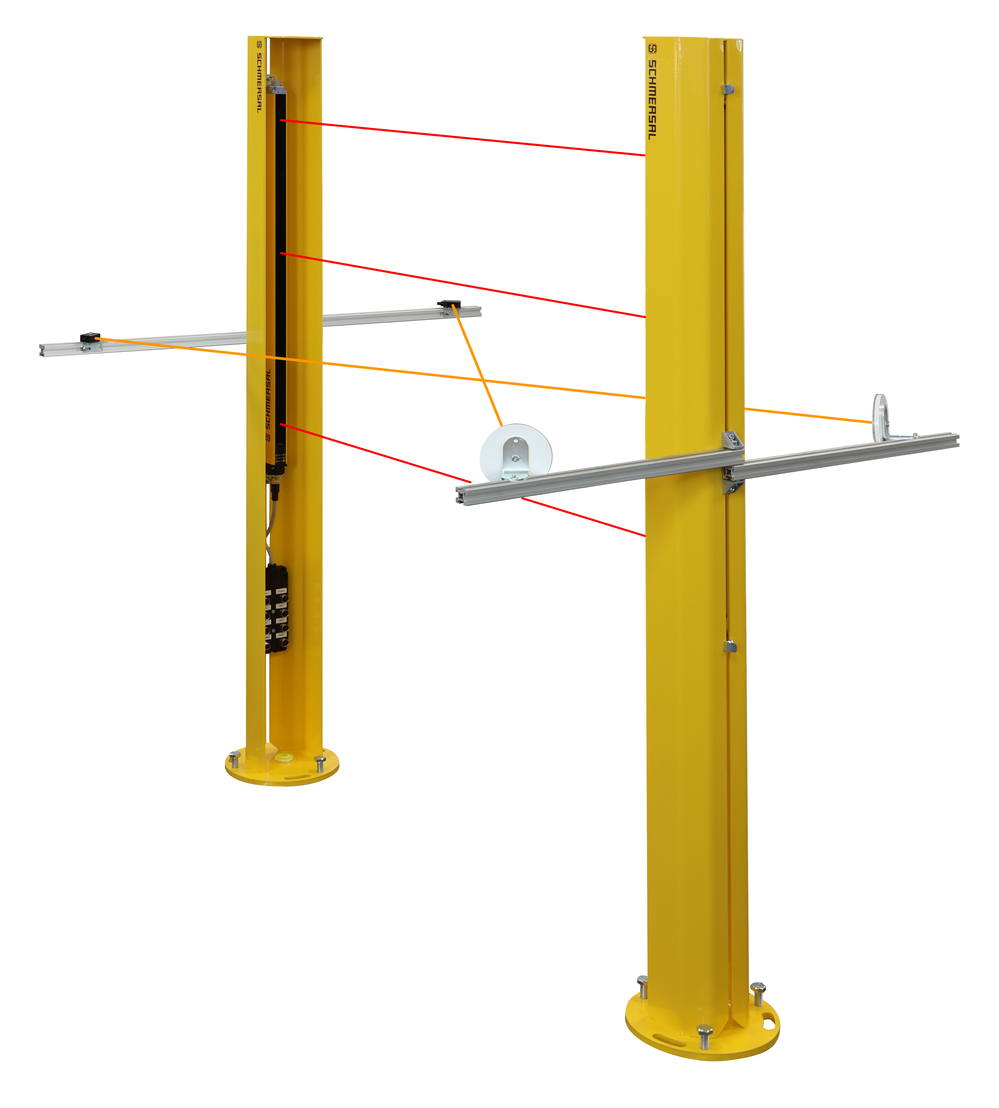

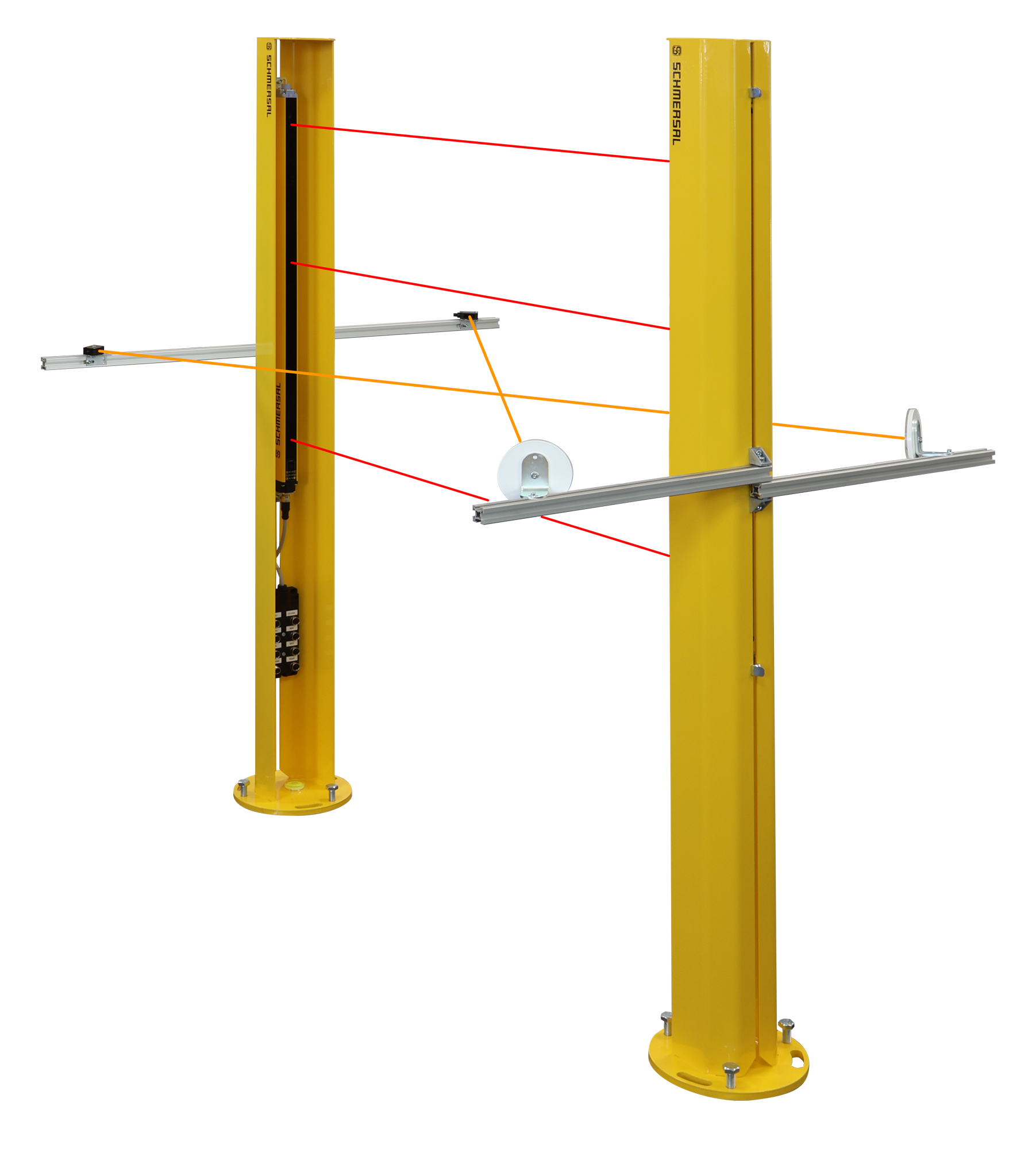

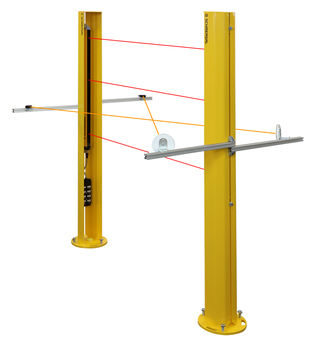

  • Zestaw mutingu typu T do montażu na SG5/SG6, zestaw z 2 czujnikami mutingu, MCU-02, mocowaniem i kablem

Klucz zamówieniowy

Oznaczenie typu produktu

MUT-SET-T-SG-02
Numer artykułu (Numer katalogowy)

103055492
EAN (European Article Number)

4030661645957

Właściwości ogólne

Wykonanie

X-Muting
Ciężar brutto

2.330 g

Dane mechaniczne

Montaż

Protective enclosure SG

Zakres dostawy

Zakres dostawy

2 x 103040805 S100-PR - Muting sensor, retro-reflectiv sensor, dimension 32x20x12 mm, M8/4-pin

2 x 103055494 MS-ST-5039 - Mounting set for muting sensor S100-PR

2 x 103012847 MS-1200 - Mounting set for reflector R-D83

2 x 101151760 RD 83 - Reflector, D = 83 mm

1 x 103005572 MCU-02 - Muting connection unit with cable connector for receiver M12/12pin, length 1,5m

1 x 101207729 KA-0905 - Connector cable from MCU-02 to control cabinet, M12/8-pin, L = 10,0 m

1 x 101214875 KA-0845 - Connector cable female for SLC/SLG445 transmitter on MCU-02, M12/4-pin, M12/4-pin, L = 5,0m

2 x 103005657 KA-0846 - Cable for muting sensor, connector female M8, male M12, 4-pin L = 2,0 m

1 x 103055512 MS-MST-SG - Muting carrier set T-Version consists 4pcs of aluminium-profiles (20x20x400mm) fixed at SG with 2pcs U-brackets

Schmersal-Polska Sp.j., ul. Baletowa 29, 02-867 Warszawa

Dane zostały starannie sprawdzone. Zdjęcia mogą odbiegać od rzeczywistości. Dalsze dane techniczne znajdują się w instrukcji obsługi. Możliwe są zmiany i błędy techniczne.
