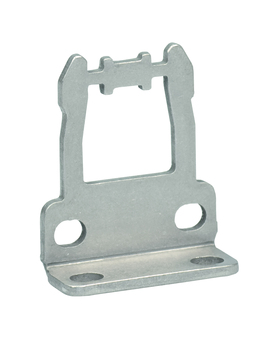

AZIONATORE AZ 17/170-B5
AZIONATORE AZ 17/170-B5
- Particolarmente adatto per porte scorrevoli
Dati per l'ordine
| Codice |
AZIONATORE AZ 17/170-B5 |
| Codice articolo (codice d'ordine) |
101122895 |
| EAN (European Article Number) |
4030661104409 |
| Numero eCl@ss, versione 12.0 |
27-27-26-06 |
| Numero eCl@ss, versione 11.0 |
27-27-26-06 |
| Numero eCl@ss, versione 9.0 |
27-27-26-06 |
| Numero ETIM, versione 7.0 |
EC001487 |
| Numero ETIM, versione 6.0 |
EC001487 |
Dati generali
| materiale dell'azionatore |
acciaio temperato (V2A) |
| Peso lordo |
20 g |
Dati meccanici
| Raggio di azionamento, minimo |
140 mm |
| Azionatore |
angolato |
Osservazioni
| Nota (generale) |
Minimo raggio di azionamento per dispositivi di sicurezza girevoli sul lato stretto dell'azionatore 140 mm Minimo raggio di azionamento per dispositivi di sicurezza incernierate sul lato largo dell'attuatore 200 mm L'asse di rotazione della cerniera ed il bordo superiore dell'interruttore di sicurezza più 13 mm devono formare un piano |
Filtro lingua
Scheda Tecnica
Manuale d'istruzioni e dichiarazione UE di conformità
Download dell'ultima versione di Adobe Reader

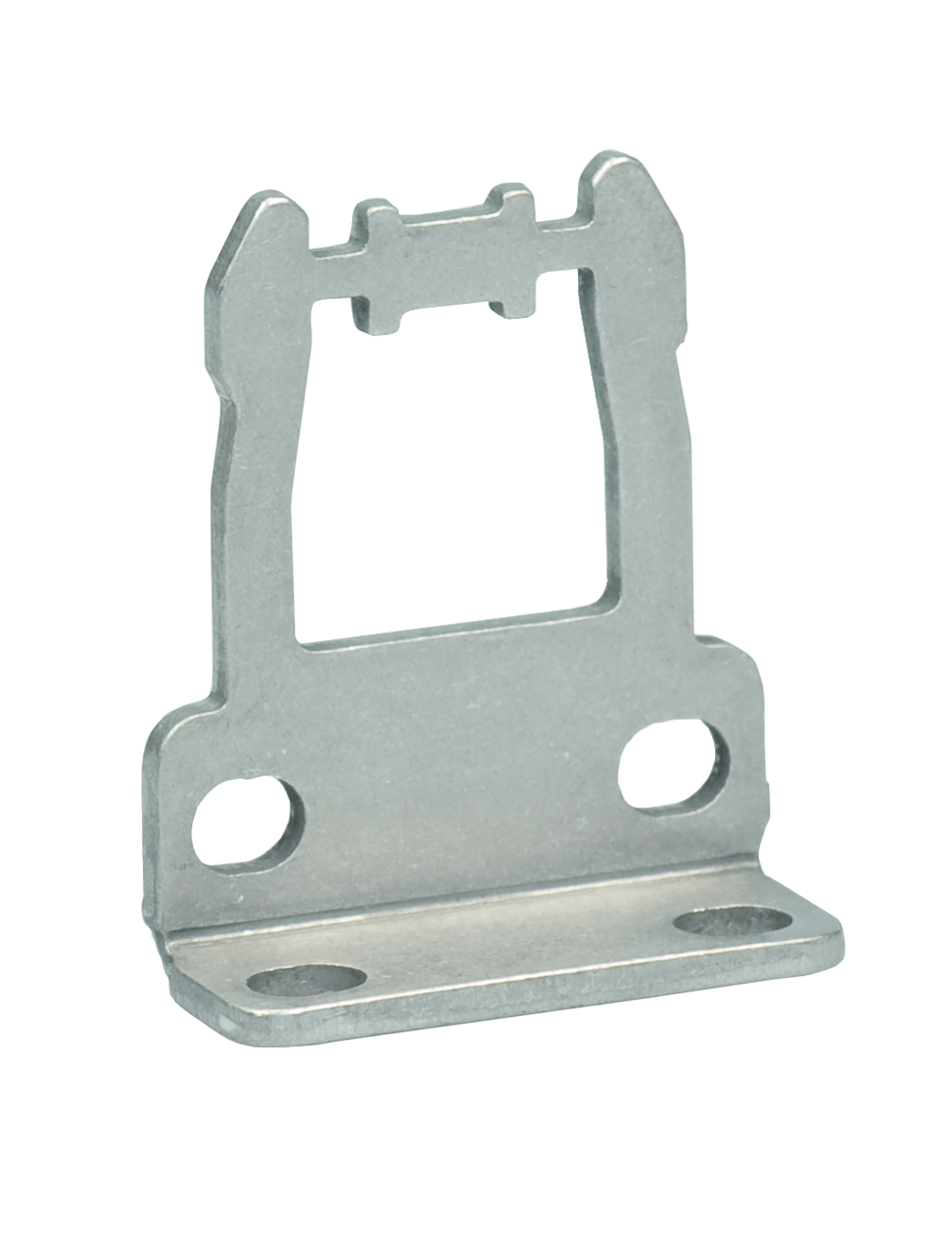

Immagine del prodotto (foto singola per catalogo)
ID: kaz17f09
| 4,1 MB | .tif | 109 x 130.2 mm - 1090 x 1302 px - 254 dpi
| 308,8 kB | .jpg | 352.778 x 458.25800000000004 mm - 1000 x 1299 px - 72 dpi
| 30,3 kB | .png | 73.73100000000001 x 95.956 mm - 209 x 272 px - 72 dpi
| 27,8 kB | .jpg | 94.897 x 123.47200000000001 mm - 269 x 350 px - 72 dpi
| 23,1 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
Disegno quotato azionatore
