ZV7H 256-11Z-M20
ZV7H 256-11Z-M20
- 2 Kaapeliläpivientejä M 20 x 1.5
- Momenttikosketin, jossa tasainen kosketinpaine kytkentäpisteeseen asti
- Asennustiedot EN 50047 mukaan
- Muovikotelo
- suojaeristys
- 58 mm x 50,5 mm x 31 mm
- Kestää hyvin öljyä ja lakkabensiiniä
- Monia eri ohjainpäävaihtoehtoja
- Ohjainpään asentoa voi muuttaa 4 x 90°
- Vain asemointitehtäviin
- Vivun kulma säädettävissä 10° portain
Tilaustiedot
| Tuotekuvaus |
ZV7H 256-11Z-M20 |
| Tuotenumero (tilausnumero) |
101156132 |
| EAN (European Article Number) |
4030661177410 |
| eCl@ss number, version 12.0 |
27-27-06-01 |
| eCl@ss number, version 11.0 |
27-27-06-01 |
| eCl@ss number, version 9.0 |
27-27-06-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Hyväksynnät - Standardit
| Sertifikaatit |
cULus CCC |
Yleiset ominaisuudet
| Standardit |
BG-GS-ET-15 EN ISO 13849-1 EN IEC 60947-5-1 |
| Kotelon rakenne |
Vakiorakenne |
| Kotelon materiaali |
Muovi, lasikuituvahvistettu |
| Vivun materiaali |
Metalli |
| Bruttopaino |
122 g |
Yleiset tiedot-Ominaisuudet
| Apukoskettimien lukumäärä |
1 |
| Turvakoskettimien lukumäärä |
1 |
Turvaluokitus
| Standardit, määräykset |
EN ISO 13849-1 |
| Mission time |
20 Vuosi |
Mekaaniset tiedot
| Tunnistuselementti |
Rullavarsi |
| Rullan materiaali |
Muovi |
| Mekaaninen elinikä, minimi |
20.000.000 kytkentäalue |
| Tunnistusnopeus, minimi |
240 mm/min |
| Tunnistusnopeus, maksimi |
1 m/s |
| Note (Actuating speed) |
Liikenopeus, kun ohjauskulma on 30° kytkimen akseliin |
| Toiminnan vääntömomentti, minimi |
0,2 Nm |
Mekaaniset tiedot - Liitäntä
| Pistokeliitin |
Ruuviliitäntä M20 x 1.5 |
| Kaapelikoko, minimi |
0,75 mm² |
| Kaapelikoko, maksimi |
2,5 mm² |
| Note |
Kaapelitiedoissa johtimet ovat holkitettuja. |
Mekaaniset tiedot - Mitat
| Pituus |
48,8 mm |
| Leveys |
58 mm |
| Korkeus |
147,5 mm |
Ympäristöolosuhteet
| Suojausluokka |
IP65 IP67 |
| Ambient temperature |
-30 ... +80 °C |
Ympäristöolosuhteet - Eristysparametrit
| Eristysjännite |
500 V |
| Syöksyjännitekestoisuus |
6 kV |
Sähköiset tiedot
| Terminen nimellisvirta |
10 A |
| Vaadittava nimellinen oikosulkuvirta standardin EN 60947-5-1 mukaan |
1.000 A |
| Käyttöluokka AC-15 |
240 VAC |
| Käyttöluokka AC-15 |
4 A |
| Käyttöluokka DC-13 |
24 VDC |
| Käyttöluokka DC-13 |
1 A |
| Kytkinosa |
1 sulkeutuva kosketin (NO), 1 avautuva kosketin (NC) |
| Kytkentäperiaate |
Momenttikosketin |
| Värähtelyaika, maksimi |
3 ms |
| kytkentätaajuus |
5.000 /h |
| Kytkentäaika, maksimi |
5,5 ms |
| Koskettimen materiaali, sähköinen |
Hopea |
Kielisuodatin
Tuotelehti
Käyttöohje-lyhyt
UL-todistus
SISTEMA-VDMA. Kirjasto
Lattaa Adobe Readerin viimeisin versio

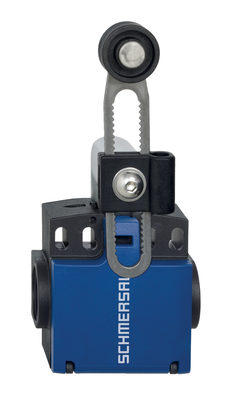

Tuotekuva( luettelokuva)
ID: k256hf02
| 785,0 kB | .jpg | 352.778 x 682.9780000000001 mm - 1000 x 1936 px - 72 dpi
| 112,3 kB | .png | 74.083 x 143.228 mm - 210 x 406 px - 72 dpi
| 30,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 8,6 MB | .png | 166.55700000000002 x 322.538 mm - 2000 x 3873 px - 305 dpi
| 35,8 kB | .jpg | 63.853 x 123.47200000000001 mm - 181 x 350 px - 72 dpi
Perustuotteen mitat
Mittakuva-vaikuttaja
Kosketinkaavio
Kosketin kiinni
Kosketin auki
Asetusalue
Avautumispiste
Pakkoavauskulma
Seuranta suojuksia luokka ISO 14119
pakkoavautuva kosketin
vaikutettu
ei-vaikutettu
sulkeutuva kosketin
avautuva kosketin
103015067 PS226-Z11-N200
- Pikaliitäntätekniikka 45° kiertyvien puristusliittimien avulla
- Johdon sisäänvienti 1 x M20 x 1,5
- Muovikotelo taitettavalla lukituskannella
- Yksinkertainen ja nopea käyttölaitteen säädettävyys 45°
- Johdon sisäänvienti 2 x M20 x 1,5
- EN 50047 rakenne
- Vivun kulma säädettävissä 15° portain
- Säädettävä pituus 2 mm askelin
- LED-malli saatavana
151156132 ZV7H 256-11Z-M20
- 2 Kaapeliläpivientejä M 20 x 1.5
- Momenttikosketin, jossa tasainen kosketinpaine kytkentäpisteeseen asti
- Asennustiedot EN 50047 mukaan
- Muovikotelo
- suojaeristys
- 58 mm x 50,5 mm x 31 mm
- Kestää hyvin öljyä ja lakkabensiiniä
- Monia eri ohjainpäävaihtoehtoja
- Ohjainpään asentoa voi muuttaa 4 x 90°
- Vain asemointitehtäviin
- Vivun kulma säädettävissä 10° portain
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | Z/T 235, Z/T 236, Z/T 255, Z/T 256, Z/T 335, Z/T 336, Z/T 355, Z 332 |
| Type: | See ordering code |
| Description of the component: | Position switch |
| Relevant Directives: | Low Voltage Directive | 2014/35/EU |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, April 20, 2021 |
 |
| Authorised signature Philip Schmersal Managing Director |
| UK Declaration of Conformity | |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | Z/T 235, Z/T 236, Z/T 255, Z/T 256, Z/T 335, Z/T 336, Z/T 355, Z 332 |
| Type: | See ordering code |
| Description of the component: | Position switch |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, November 23, 2021 |
|
| Authorised signature Philip Schmersal Managing Director |
