Z1R255-11Z-M20
Z1R255-11Z-M20
- Momenttikosketin, jossa tasainen kosketinpaine kytkentäpisteeseen asti
- 3 Kaapeliläpivientejä M 20 x 1.5
- Metallikotelo
- Monia eri ohjainpäävaihtoehtoja
- Kestää hyvin öljyä ja lakkabensiiniä
- 63 mm x 63,5 mm x 30 mm
- Ohjainpään asentoa voi muuttaa 4 x 90°
- Asennustiedot EN 50047 mukaan
Tilaustiedot
| Tuotekuvaus |
Z1R255-11Z-M20 |
| Tuotenumero (tilausnumero) |
131174982 |
| EAN (European Article Number) |
8905236102493 |
| eCl@ss number, version 12.0 |
27-27-26-01 |
| eCl@ss number, version 11.0 |
27-27-26-01 |
| eCl@ss number, version 9.0 |
27-27-26-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Yleiset ominaisuudet
| Standardit |
BG-GS-ET-15 EN ISO 13849-1 EN IEC 60947-5-1 |
| Kotelon rakenne |
Vakiorakenne |
| Kotelon materiaali |
Metalli, sinkkivalu |
| Kotelon pinnoitteen materiaali |
polttomaalattu |
| Bruttopaino |
165 g |
Yleiset tiedot-Ominaisuudet
| Turvatoiminnot |
Kyllä |
| Apukoskettimien lukumäärä |
1 |
| Turvakoskettimien lukumäärä |
1 |
Turvaluokitus
| Standardit, määräykset |
EN IEC 60947-5-1 |
| Mission time |
20 Vuosi |
Turvalähdöt - Turvaluokitus
| B10D Avautuva kosketin (NC) |
20.000.000 kytkentäalue |
Mekaaniset tiedot
| Tunnistuselementti |
Rullavipu |
| Mekaaninen elinikä, minimi |
20.000.000 kytkentäalue |
| Toimintavoima, minimi |
9 N |
| Pakkoavausvoima, minimi |
19 N |
| Tunnistusnopeus, minimi |
27 mm/min |
| Tunnistusnopeus, maksimi |
1 m/s |
| Note (Actuating speed) |
Liikenopeus, kun ohjauskulma on 30° kytkimen akseliin |
Mekaaniset tiedot - Liitäntä
| Pistokeliitin |
Ruuviliitäntä M20 x 1.5 |
| Kaapelikoko, minimi |
0,75 mm² |
| Kaapelikoko, maksimi |
2,5 mm² |
| Note |
Kaapelitiedoissa johtimet ovat holkitettuja. |
Mekaaniset tiedot - Mitat
| Pituus |
30 mm |
| Leveys |
63 mm |
| Korkeus |
91,5 mm |
Ympäristöolosuhteet
| Suojausluokka |
IP65 IP67 |
| Ambient temperature |
-30 ... +80 °C |
Ympäristöolosuhteet - Eristysparametrit
| Eristysjännite |
500 V |
| Syöksyjännitekestoisuus |
6 kV |
Sähköiset tiedot
| Terminen nimellisvirta |
10 A |
| Vaadittava nimellinen oikosulkuvirta standardin EN 60947-5-1 mukaan |
1.000 A |
| Käyttöluokka AC-15 |
230 VAC |
| Käyttöluokka AC-15 |
4 A |
| Käyttöluokka DC-13 |
24 VDC |
| Käyttöluokka DC-13 |
1 A |
| Kytkinosa |
1 sulkeutuva kosketin (NO), 1 avautuva kosketin (NC) |
| Kytkentäperiaate |
Momenttikosketin |
| Värähtelyaika, maksimi |
3 ms |
| kytkentätaajuus |
5.000 /h |
| Kytkentäaika, minimi |
5,5 ms |
| Koskettimen materiaali, sähköinen |
Hopea |
Kielisuodatin
Tuotelehti
Käyttöohje-lyhyt
SISTEMA-VDMA. Kirjasto
Lattaa Adobe Readerin viimeisin versio

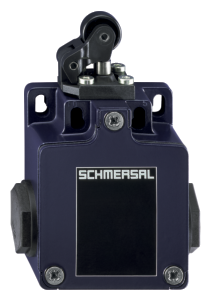

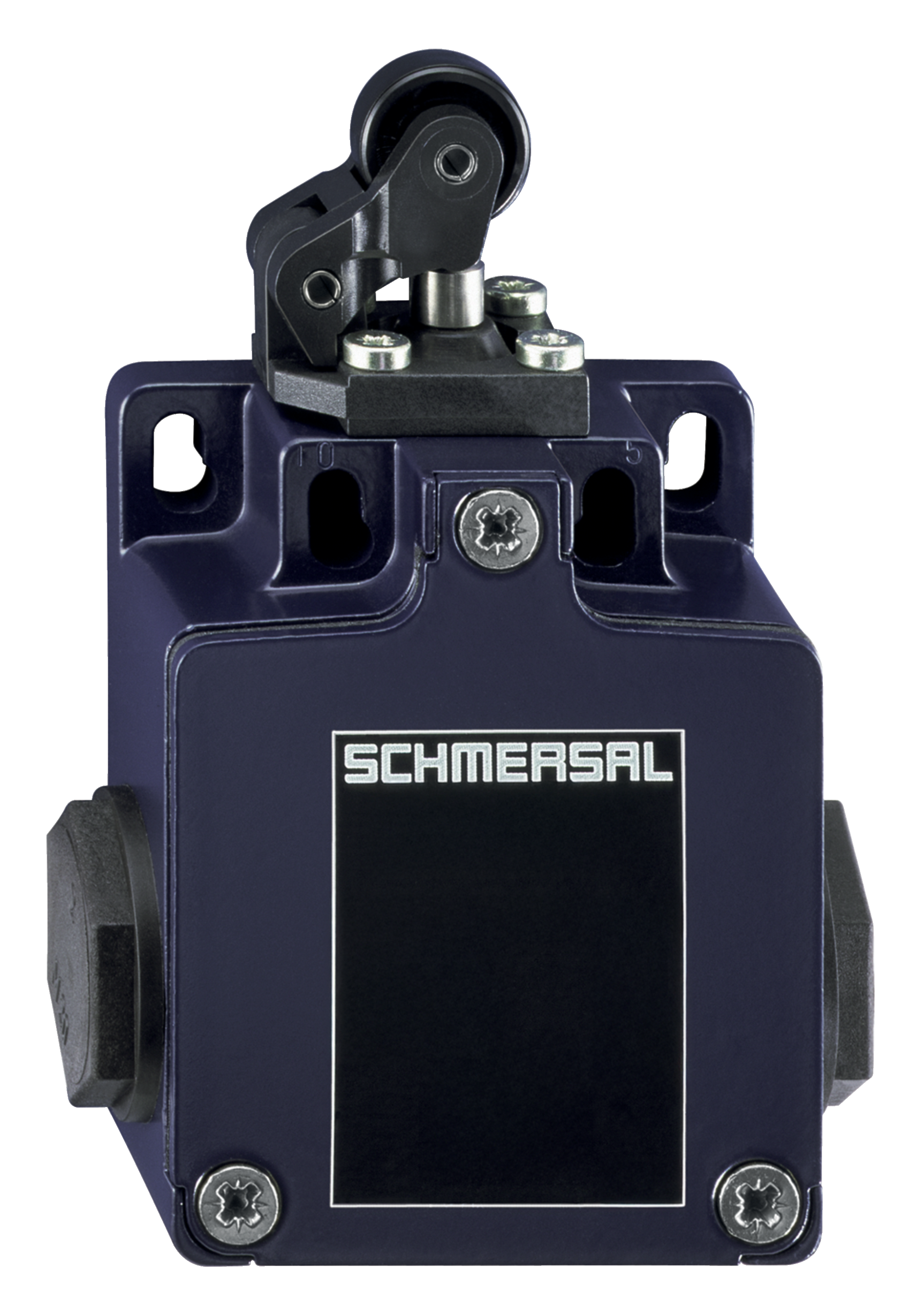

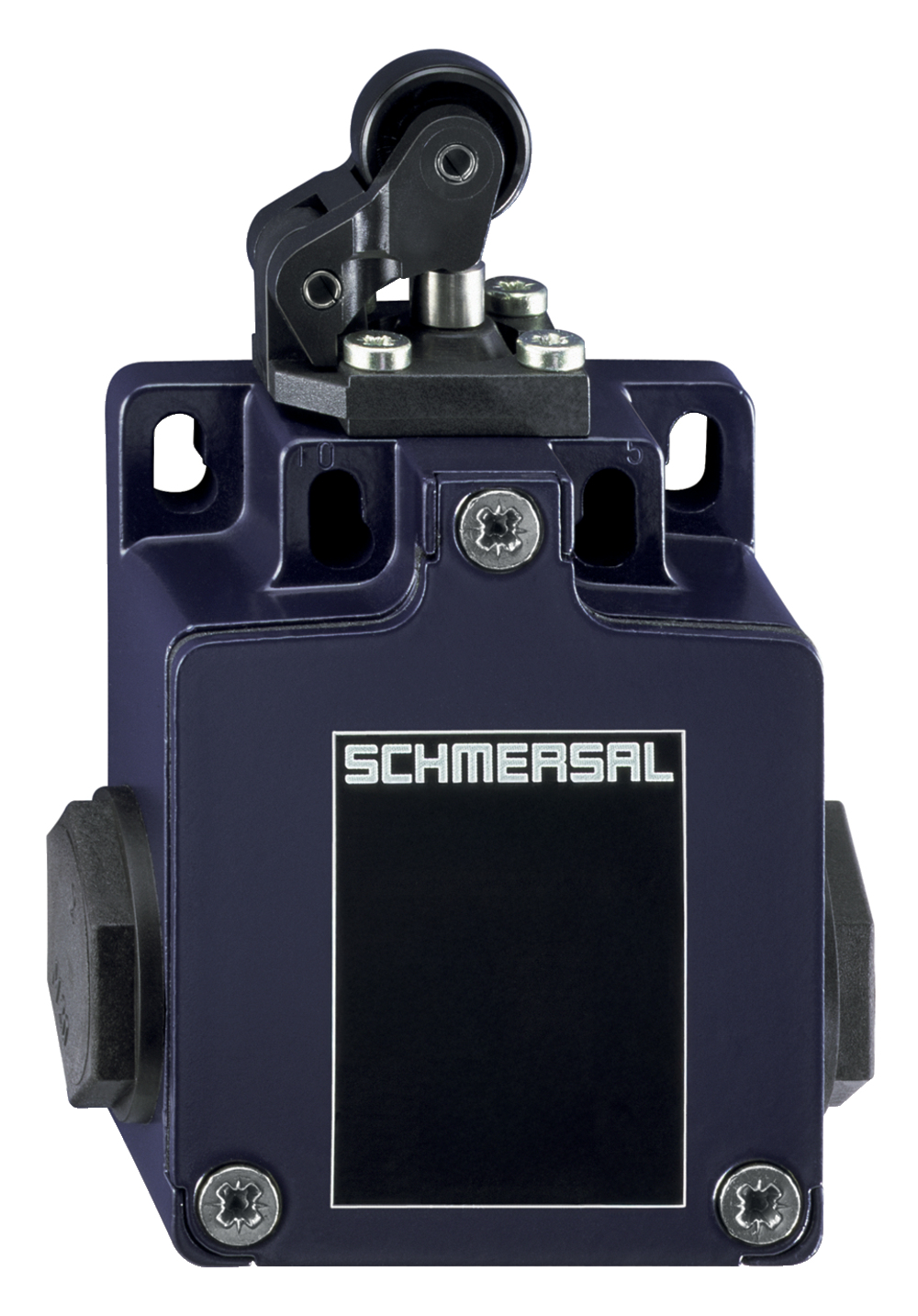

Tuotekuva( luettelokuva)
ID: k255rf02
| 587,9 kB | .jpg | 352.778 x 505.88300000000004 mm - 1000 x 1434 px - 72 dpi
| 78,4 kB | .png | 74.083 x 106.186 mm - 210 x 301 px - 72 dpi
| 38,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 6,0 MB | .png | 166.47400000000002 x 238.84300000000002 mm - 1999 x 2868 px - 305 dpi
| 42,0 kB | .jpg | 86.078 x 123.47200000000001 mm - 244 x 350 px - 72 dpi
Mittakuva-vaikuttaja
Kosketinkaavio
Kosketin kiinni
Kosketin auki
Asetusalue
Avautumispiste
Pakkoavauskulma
Seuranta suojuksia luokka ISO 14119
pakkoavautuva kosketin
vaikutettu
ei-vaikutettu
sulkeutuva kosketin
avautuva kosketin
| EU Declaration of Conformity |  |
| Original | Schmersal India Private Limited G-7/1, MIDC, Ranjangaon Tal. Shirur, Dist. Pune – 412 220 Maharashtra India Internet: www.schmersal.in |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | Z/T 235, Z/T 236, Z/T 255, Z/T 256, Z/T 335, Z/T 336, Z/T 355, Z 332 |
| Type: | See ordering code |
| Description of the component: | Position switch |
| Relevant Directives: | Low Voltage Directive | 2014/35/EU |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 + AC:2020 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Pune, May 5, 2025 |
 |
| Authorised signature Ramji Singh Managing Director |
| UK Declaration of Conformity | |
| Company: | Schmersal India Private Limited G-7/1, MIDC, Ranjangaon Tal. Shirur, Dist. Pune - 412 220 Maharashtra India Internet: www.schmersal.in |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | Z/T 235, Z/T 236, Z/T 255, Z/T 256, Z/T 335, Z/T 336, Z/T 355, Z 332 |
| Type: | See ordering code |
| Description of the component: | Position switch |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 + AC:2020 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Pune, May 5, 2025 |
 |
| Authorised signature Ramji Singh Managing Director |
