M4VH 335-20Z-M20
M4VH 335-20Z-M20
- nur für Positionieraufgaben verwendbar
- Metallgehäuse
- große Auswahl an Betätigungselementen
- weitgehend öl- und benzinbeständig
- 40,5 mm x 76 mm x 38 mm
- Betätigungselemente um 4 x 90° umsetzbar
- Bauform nach EN 50041
Bestelldaten
| Hinweis (Lieferfähigkeit) |
Nicht mehr lieferbar! |
| Produkt-Typbezeichnung |
M4VH 335-20Z-M20 |
| Artikelnummer (Bestellnummer) |
101170267 |
| EAN (European Article Number) |
4030661297460 |
| eCl@ss Nummer, Version 12.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 11.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-01 |
| ETIM Nummer, Version 7.0 |
EC000030 |
| ETIM Nummer, Version 6.0 |
EC000030 |
Zulassungen - Vorschriften
| Zertifikate |
cULus CCC |
Allgemeine Daten
| Gehäusebauform |
Normbauform |
| Antriebsform gemäß EN 50041 |
A |
| Werkstoff der Gehäusebeschichtung |
lackiert |
| Werkstoff des Hebels |
Metall |
| Bruttogewicht |
250 g |
Sicherheitsbetrachtung
| Vorschriften |
BG-GS-ET-15 EN ISO 13849-1 EN IEC 60947-5-1 |
| Gebrauchsdauer |
20 Jahre |
Mechanische Daten
| Betätigungselement |
Rollenschwenkhebel |
| Werkstoff der Rolle |
Kunststoff |
| Mechanische Lebensdauer, minimum |
30.000.000 Schaltspiele |
| Betätigungsgeschwindigkeit, maximum |
2,5 m/s |
| Hinweis (Betätigungsgeschwindigkeit) |
Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel von 30° |
| Betätigungsdrehmoment, minimum |
0,3 Nm |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Schraubanschluss M20 x 1.5 |
| Anschlussquerschnitt, minimum |
0,75 mm² |
| Anschlussquerschnitt, maximum |
2,5 mm² |
Mechanische Daten - Abmessungen
| Länge des Sensors |
60,6 mm |
| Breite des Sensors |
40,5 mm |
| Höhe des Sensors |
129,5 mm |
Umgebungsbedingungen
| Umgebungstemperatur |
-30 ... +80 °C |
Elektrische Daten
| Thermischer Dauerstrom |
10 A |
| Bedingter Bemessungskurzschlussstrom |
1.000 A |
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
4 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
4 A |
| Schaltelement |
2 Schließer (NO) |
| Schaltprinzip |
Schleichschaltung |
| Maximale Schalthäufigkeit |
5.000 /h |
| Werkstoff der Kontakte, elektrisch |
Silber |
Hinweis
| Hinweis (Allgemein) |
Schalter mit 2 Schließerkontakten sind nicht für Sicherheitsaufgaben geeignet |
Sprachfilter
Datenblatt
Betriebsanleitung (Beiblatt/Kurzanleitung)
UL-Zertifikat
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader

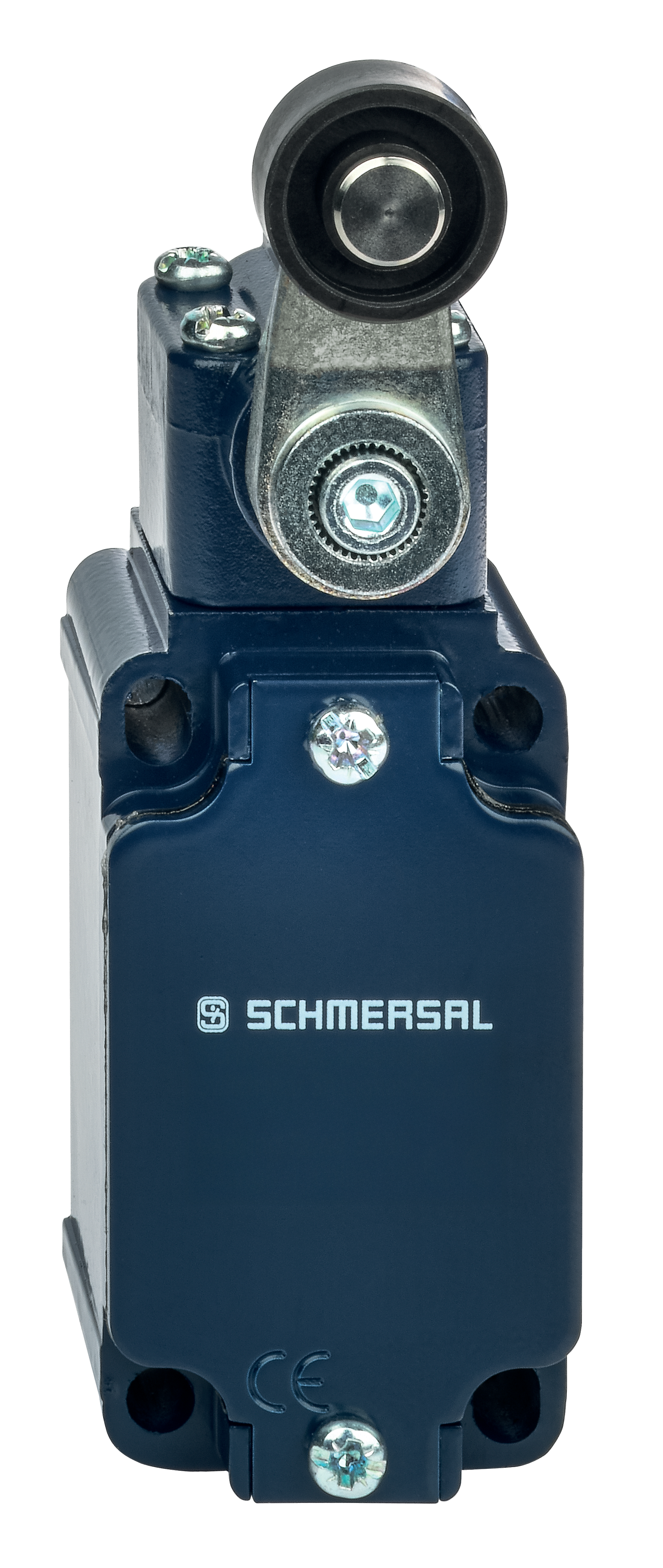

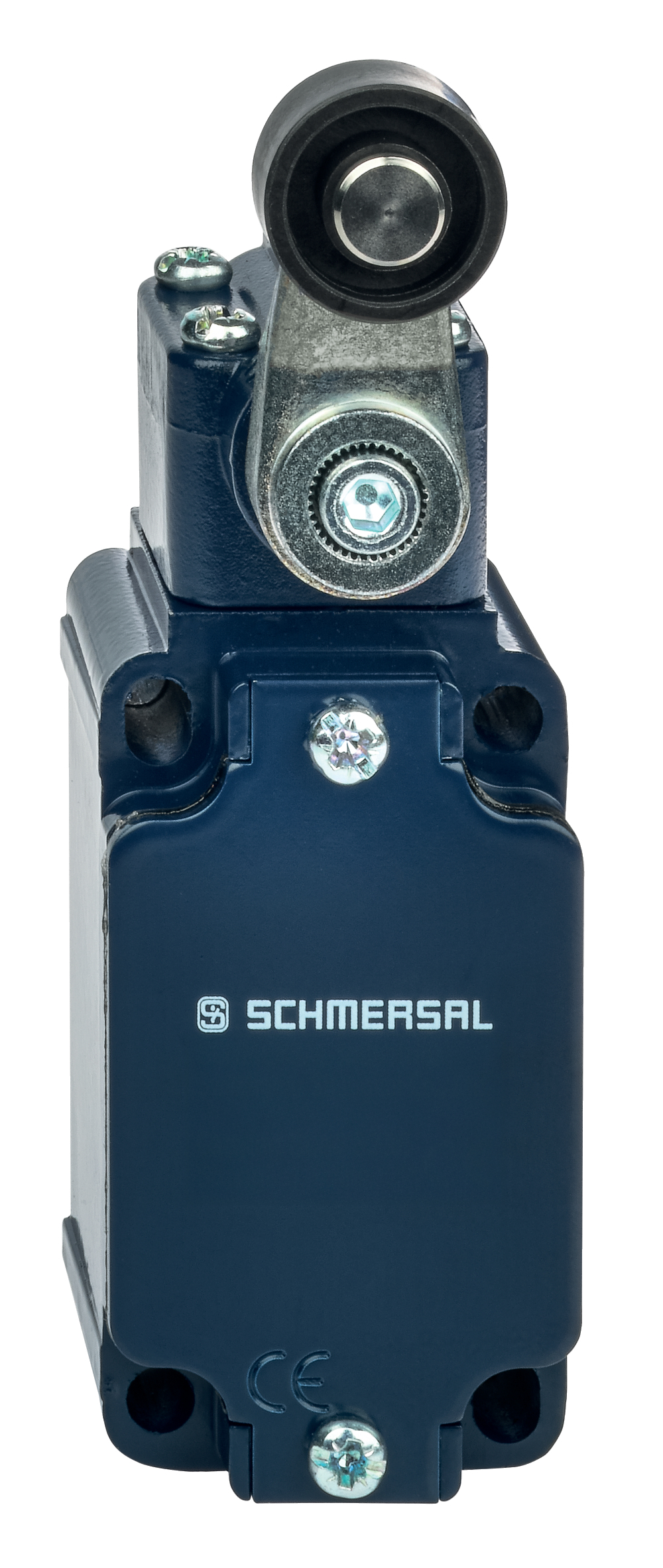

Produktbild (Katalogeinzelphoto )
ID: k335hf01
| 1,0 MB | .jpg | 352.778 x 834.3190000000001 mm - 1000 x 2365 Pixel - 72 dpi
| 133,6 kB | .png | 74.083 x 174.978 mm - 210 x 496 Pixel - 72 dpi
| 28,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 12,6 MB | .png | 169.333 x 400.473 mm - 2000 x 4730 Pixel - 300 dpi
| 29,7 kB | .jpg | 52.211000000000006 x 123.47200000000001 mm - 148 x 350 Pixel - 72 dpi
Maßzeichnung Grundgerät
Maßzeichnung Betätiger
Überwachung der Zuhaltung gem. ISO 14119
zwangsöffnender Öffnerkontakt
betätigt
unbetätigt
Schließerkontakt
Öffnerkontakt
151170267 M4VH 335-20Z-M20
- nur für Positionieraufgaben verwendbar
- Metallgehäuse
- große Auswahl an Betätigungselementen
- weitgehend öl- und benzinbeständig
- 40,5 mm x 76 mm x 38 mm
- Betätigungselemente um 4 x 90° umsetzbar
- Bauform nach EN 50041
| EU-Konformitätserklärung |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Erklärung: | Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen. |
| Bezeichnung des Bauteils: | Z/T 235, Z/T 236, Z/T 255, Z/T 256, Z/T 335, Z/T 336, Z/T 355, Z 332 |
| Typ: | siehe Typenschlüssel |
| Beschreibung des Bauteils: | Positionsschalter |
| Einschlägige Richtlinien: | Niederspannungsrichtlinie | 2014/35/EU |
| RoHS-Richtlinie | 2011/65/EU |
| Angewandte Normen: | EN 60947-5-1:2017 |
| Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Ort und Datum der Ausstellung: | Wuppertal, 20. April 2021 |
 |
| Rechtsverbindliche Unterschrift Philip Schmersal Geschäftsführer |
| UK Declaration of Conformity | |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | Z/T 235, Z/T 236, Z/T 255, Z/T 256, Z/T 335, Z/T 336, Z/T 355, Z 332 |
| Type: | See ordering code |
| Description of the component: | Position switch |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, November 23, 2021 |
|
| Authorised signature Philip Schmersal Managing Director |
Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
