BDF20-ST-10-NH-LT

Artikelnummer: 103056631

BDF20-ST-10-NH-LT

Artikelnummer: 103056631

Downloads

ePLAN Daten

CADENAS CAD-Daten

SISTEMA Daten

Menge

Flexibilität durch montierbare Tasterkappen in 12 Farben
Großzügige Freiflächen für einfache Beschriftung
Schnelle und fehlerfreie Installation dank M12-Stecker

Bestelldaten

Produkt-Typbezeichnung	BDF20-ST-10-NH-LT
Artikelnummer (Bestellnummer)	103056631
EAN (European Article Number)	4030661663166
eCl@ss Nummer, Version 12.0	27-37-12-16
eCl@ss Nummer, Version 11.0	27-37-12-16
eCl@ss Nummer, Version 9.0	27-37-12-16
ETIM Nummer, Version 7.0	EC000225
ETIM Nummer, Version 6.0	EC000225

Allgemeine Daten

Vorschriften	EN ISO 13850 EN IEC 60947-5-1 EN IEC 60947-5-5 EN IEC 60947-1
Klimabeanspruchung	DIN EN 60068
Ausführung	Aufbaugehäuse
Werkstoff des Gehäuses	Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
Belegte Positionen, Position 1	NOT-HALT Schlagtaster
Belegte Positionen, Position 2	Leuchtdrucktaster, Farbe austauschbar
Bruttogewicht	137 g

Allgemeine Daten - Eigenschaften

NOT-HALT-Taster	Ja
Sicherheitsfunktionen	Ja

Sicherheitsbetrachtung

Vorschriften	EN ISO 13849-1
Gebrauchsdauer	20 Jahre

Sicherheitsbetrachtung - Sicherheitsausgänge

B_10D Öffner (NC)	50.000 Schaltspiele

Mechanische Daten

Mechanische Lebensdauer, NOT-HALT-Taster	50.000 Schaltspiele
Mechanische Lebensdauer, Befehlsgeräte	1.000.000 Schaltspiele
Betätigungshub	1 mm
Betätigungskraft, maximum	10 N
Befestigung	Schrauben
Ausführung der Befestigungsschrauben	2x M5
Anzugsdrehmoment der Befestigungsschrauben für den Gehäusedeckel, maximum	2,5 Nm

Mechanische Daten - Anschlusstechnik

Position Steckeranschluss	Unten
Anschlussart	Steckverbinder M12, 8-polig, A-codiert
Anzugsmoment des elektrischen Anschlusses, maximum	0,4 Nm

Mechanische Daten - Abmessungen

Breite	40 mm
Höhe	44 mm
Tiefe	128 mm

Umgebungsbedingungen

Schutzart	IP65
Umgebungstemperatur	-25 ... +65 °C
Schwingfestigkeit	5 g, 10 ... 500 Hz
Schockfestigkeit	15 g / 11 ms

Umgebungsbedingungen - Isolationskennwerte

Bemessungsisolationsspannung U_i	24 VDC
Bemessungsstoßspannungsfestigkeit U_imp	0,25 kV
Überspannungskategorie	II
Verschmutzungsgrad	2

Elektrische Daten

LED Stromaufnahme (Bedienelemente)	10 mA
Bemessungsbetriebsspannung	24 VDC
Spannung, Gebrauchskategorie DC-13	24 VDC
Strom, Gebrauchskategorie DC-13	0,1 A
Schaltprinzip	Schleichschaltung
Maximale Schalthäufigkeit	1.000 /h

Sonstige Daten

Hinweis (Applikationsanwendungen)	Geeignet für 40 mm Profile

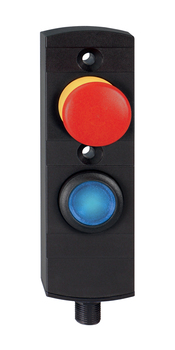

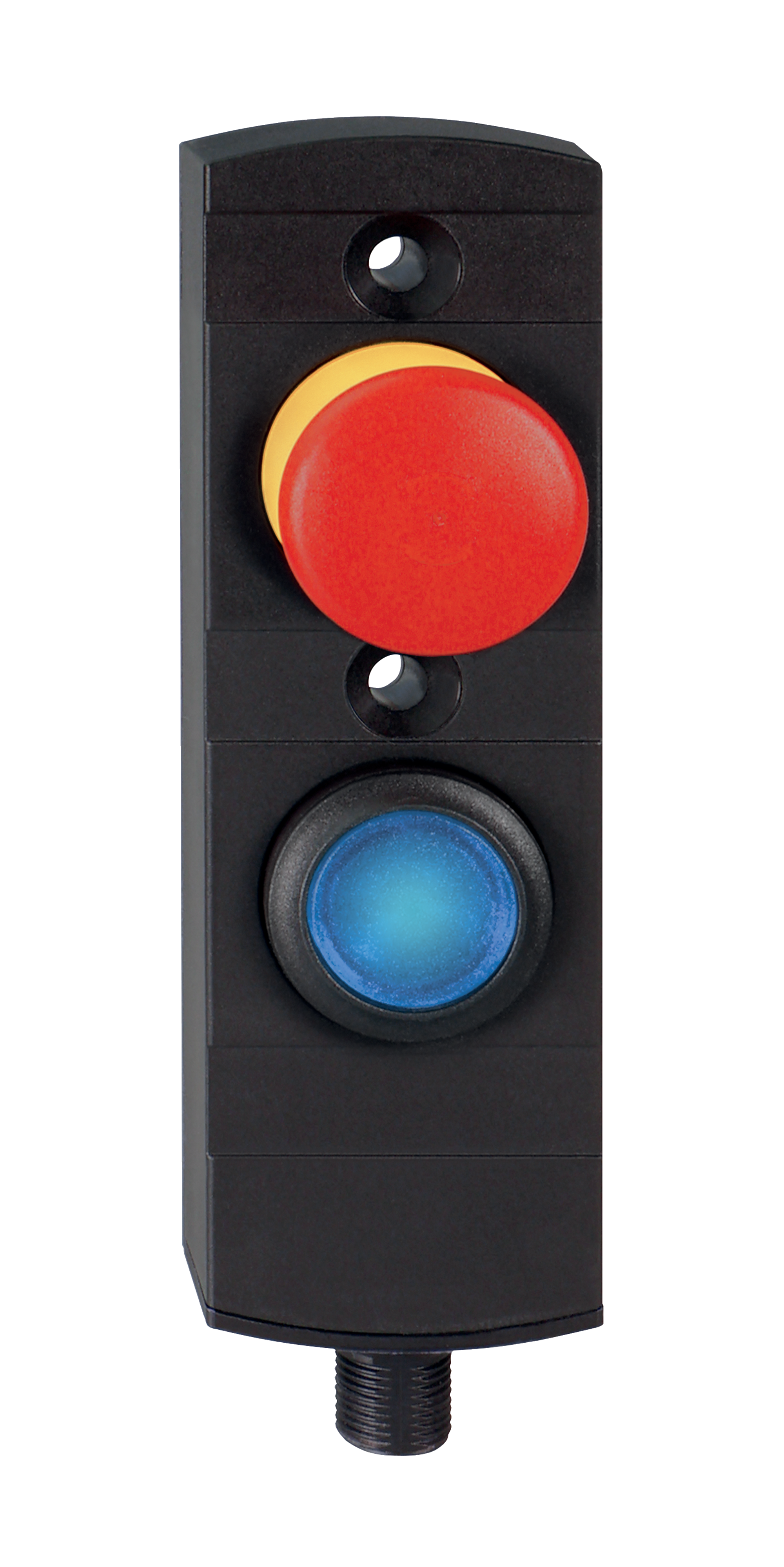

Produktbild (Katalogeinzelphoto )

ID: kbdf2f29

| 685,4 kB | .jpg | 352.778 x 704.85 mm - 1000 x 1998 Pixel - 72 dpi

| 93,7 kB | .png | 74.083 x 147.814 mm - 210 x 419 Pixel - 72 dpi

| 30,0 kB | .jpg | 61.736000000000004 x 123.47200000000001 mm - 175 x 350 Pixel - 72 dpi

| 24,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi

| 7,1 MB | .png | 169.333 x 338.32800000000003 mm - 2000 x 3996 Pixel - 300 dpi

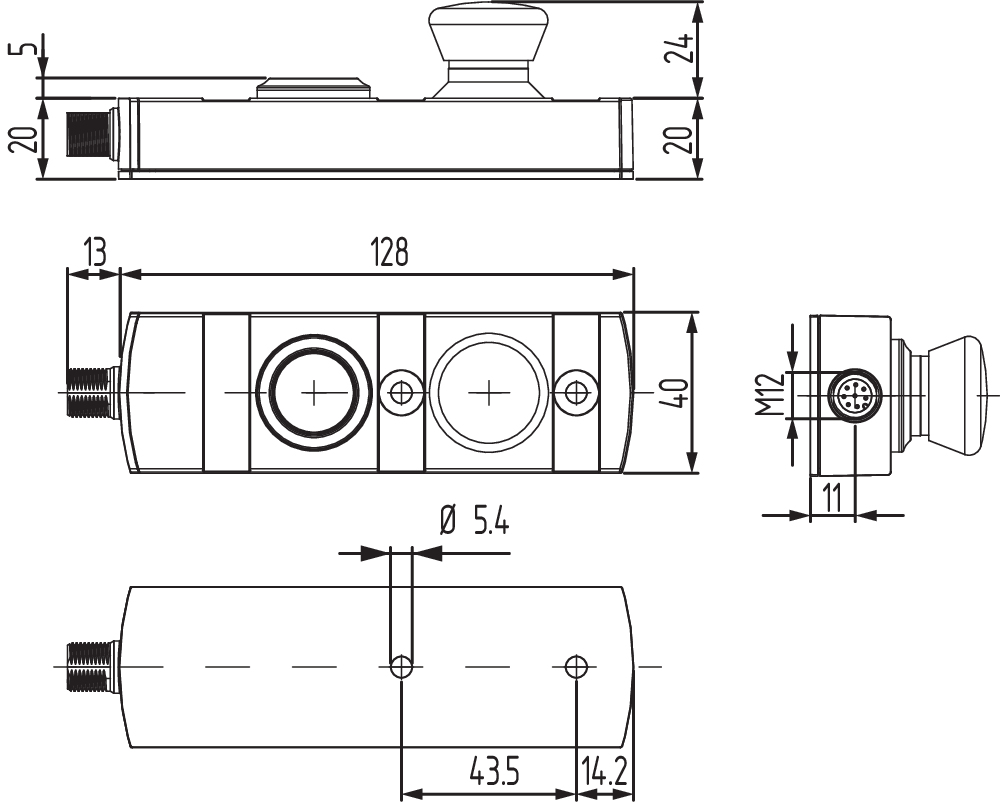

Maßzeichnung Grundgerät

ID: kbdf-20-3

| 125,3 kB | .jpg | 352.778 x 282.928 mm - 1000 x 802 Pixel - 72 dpi

| 9,6 kB | .png | 74.083 x 59.267 mm - 210 x 168 Pixel - 72 dpi

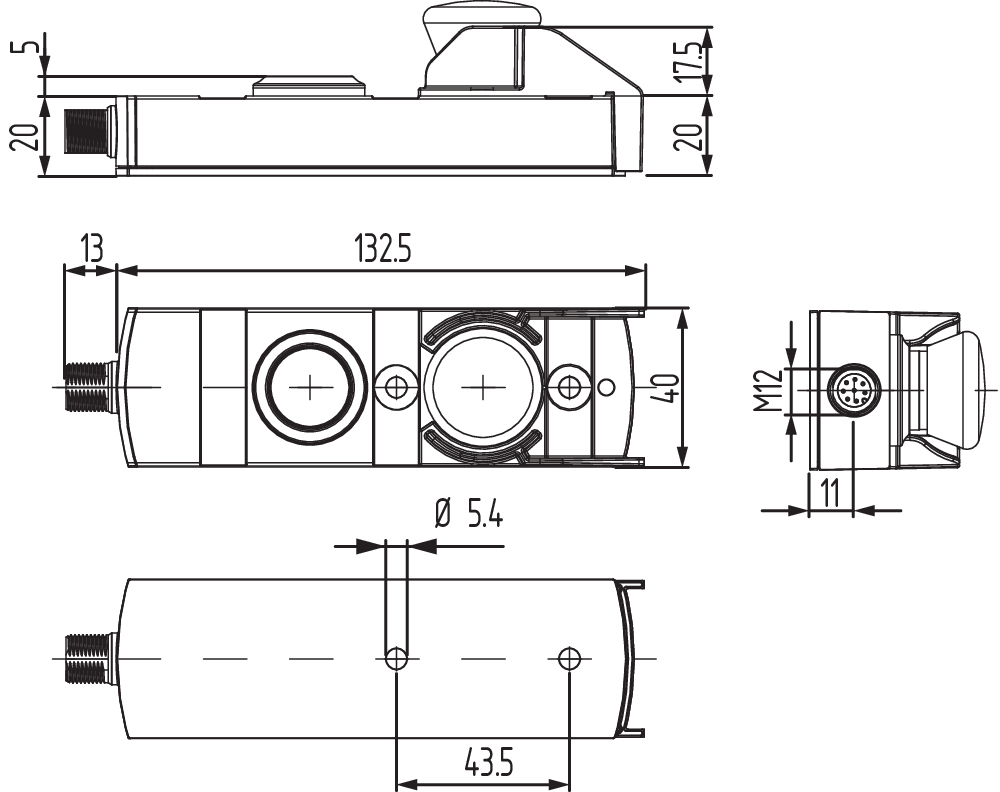

Maßzeichnung Grundgerät

ID: kbdf-20-4

| 140,4 kB | .jpg | 352.778 x 279.40000000000003 mm - 1000 x 792 Pixel - 72 dpi

| 10,4 kB | .png | 74.083 x 58.561 mm - 210 x 166 Pixel - 72 dpi

EU-Konformitätserklärung

PDF

EU-Konformitätserklärung

Original

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Erklärung:

Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen.

Bezeichnung des Bauteils:

BDF20

Typ:

siehe Typenschlüssel

Beschreibung des Bauteils:

Bedienfeld

Einschlägige Richtlinien:	Maschinenrichtlinie ¹⁾	2006/42/EG
	Niederspannungsrichtlinie ²⁾	2014/35/EU
	RoHS-Richtlinie	2011/65/EU

Anbringung der CE-Kennzeichnung:

¹⁾ für Sicherheitsbauteile, die auf dem Typenschild mit „Safety component" gekennzeichnet sind für Gerätevarianten mit NOT-HALT Funktion
²⁾ für Schaltgeräte ohne Sicherheitsfunktion

Angewandte Normen:

EN 60947-5-1:2017
EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017
EN ISO 13850:2015

Bevollmächtigter für die Zusammenstellung der technischen Unterlagen:

Oliver Wacker
Möddinghofe 30
42279 Wuppertal

Ort und Datum der Ausstellung:

Wuppertal, 10. April 2025

Rechtsverbindliche Unterschrift
Philip Schmersal
Geschäftsführer

AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien

Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
