KA-0804
KA-0804
Downloads
- für Sender
- Anschlussleitung
- 4-polig
- für SLC/SLG
Bestelldaten
| Produkt-Typbezeichnung |
KA-0804 |
| Artikelnummer (Bestellnummer) |
101207741 |
| EAN (European Article Number) |
4030661639178 |
| eCl@ss Nummer, Version 12.0 |
27-06-03-11 |
| eCl@ss Nummer, Version 11.0 |
27-06-03-11 |
| eCl@ss Nummer, Version 9.0 |
27-06-03-11 |
| ETIM Nummer, Version 7.0 |
EC001855 |
| ETIM Nummer, Version 6.0 |
EC001855 |
Allgemeine Daten
| Ausführung |
gerade |
| Anschluss (elektrisch) |
Kupplung |
| Werkstoff des Gehäuses |
Kunststoff |
| Werkstoff der Mutter |
Metall, CuZn, vernickelt |
| Farbe des Gehäuses |
schwarz |
| Bruttogewicht |
200 g |
Allgemeine Daten - Eigenschaften
| Anzahl der Pole |
4 |
| Anzahl der Leitungsadern |
4 |
Mechanische Daten
| Mechanische Lebensdauer, minimum |
100 Steckzyklen |
Mechanische Daten - Anschlusstechnik
| Länge der Leitung |
5 m |
| Anschlussart |
Schraubanschluss M20 x 1.5 |
| Anzahl der Leitungsadern |
4 |
| Aderquerschnitt |
0,34 mm2 |
| Werkstoff des Leitungsmantels |
PVC |
Mechanische Daten - Abmessungen
| Durchmesser des ISO-Gewindes |
M12 |
Umgebungsbedingungen
| Schutzart |
IP67 |
| Umgebungstemperatur (Leitung) |
-40 ... +80 °C |
| Umgebungstemperatur (Steckverbinder) |
-30 ... +90 °C |
Umgebungsbedingungen - Isolationskennwerte
| Verschmutzungsgrad |
3 |
Elektrische Daten
| Bemessungsbetriebsspannung |
250 VAC |
| Kontaktbelastbarkeit |
4 |
| Werkstoff der Kontakte, elektrisch |
Metall, CuZn, vergoldet |
Kontaktbelegung
| PIN 1 |
braun |
| PIN 2 |
weiß |
| PIN 3 |
blau |
| PIN 4 |
schwarz |

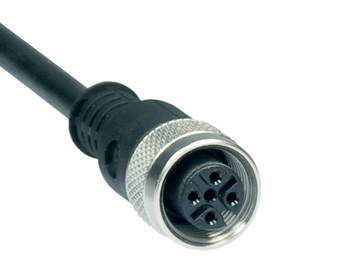

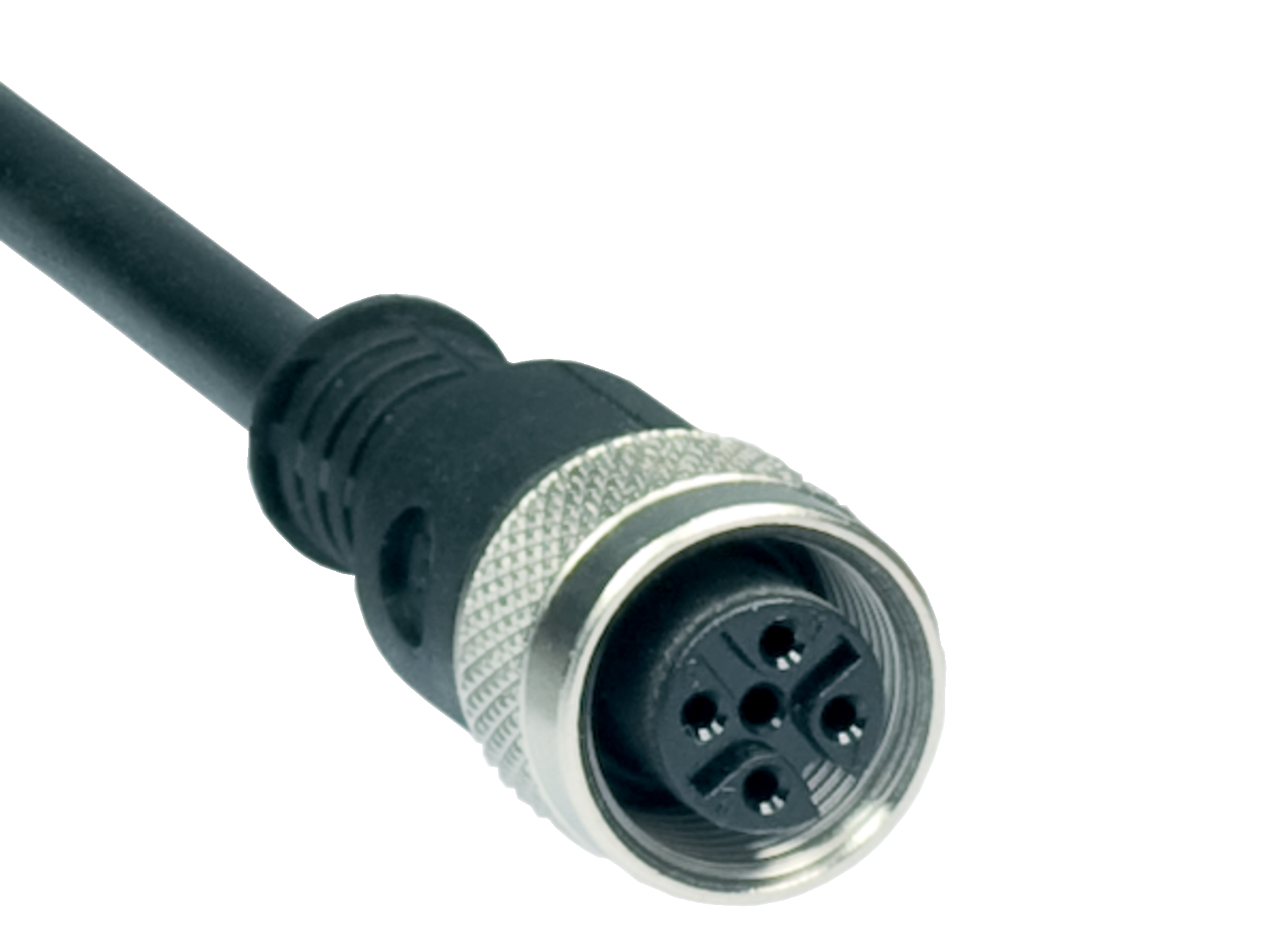

Produktbild (Katalogeinzelphoto )
ID: k1205f06
| 87,2 kB | .jpg | 209.55 x 157.339 mm - 594 x 446 Pixel - 72 dpi
| 22,6 kB | .png | 74.083 x 55.739000000000004 mm - 210 x 158 Pixel - 72 dpi
| 31,5 kB | .jpg | 123.47200000000001 x 92.781 mm - 350 x 263 Pixel - 72 dpi
| 27,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 1,6 MB | .png | 200 x 150.20000000000002 mm - 2000 x 1502 Pixel - 254 dpi
AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
