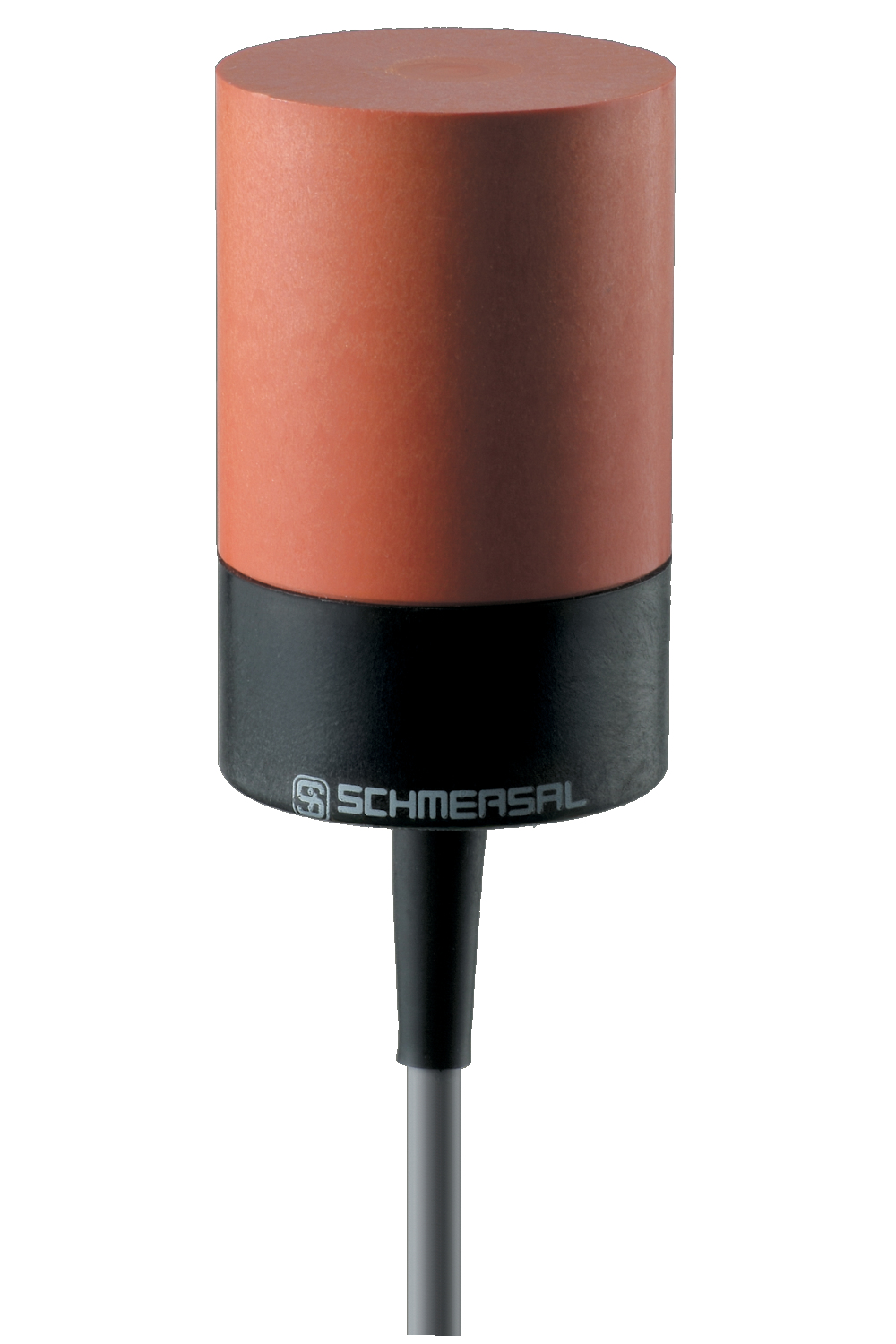

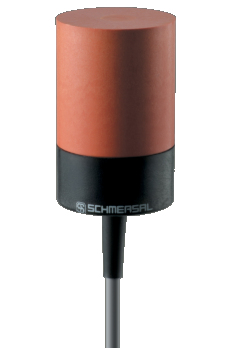

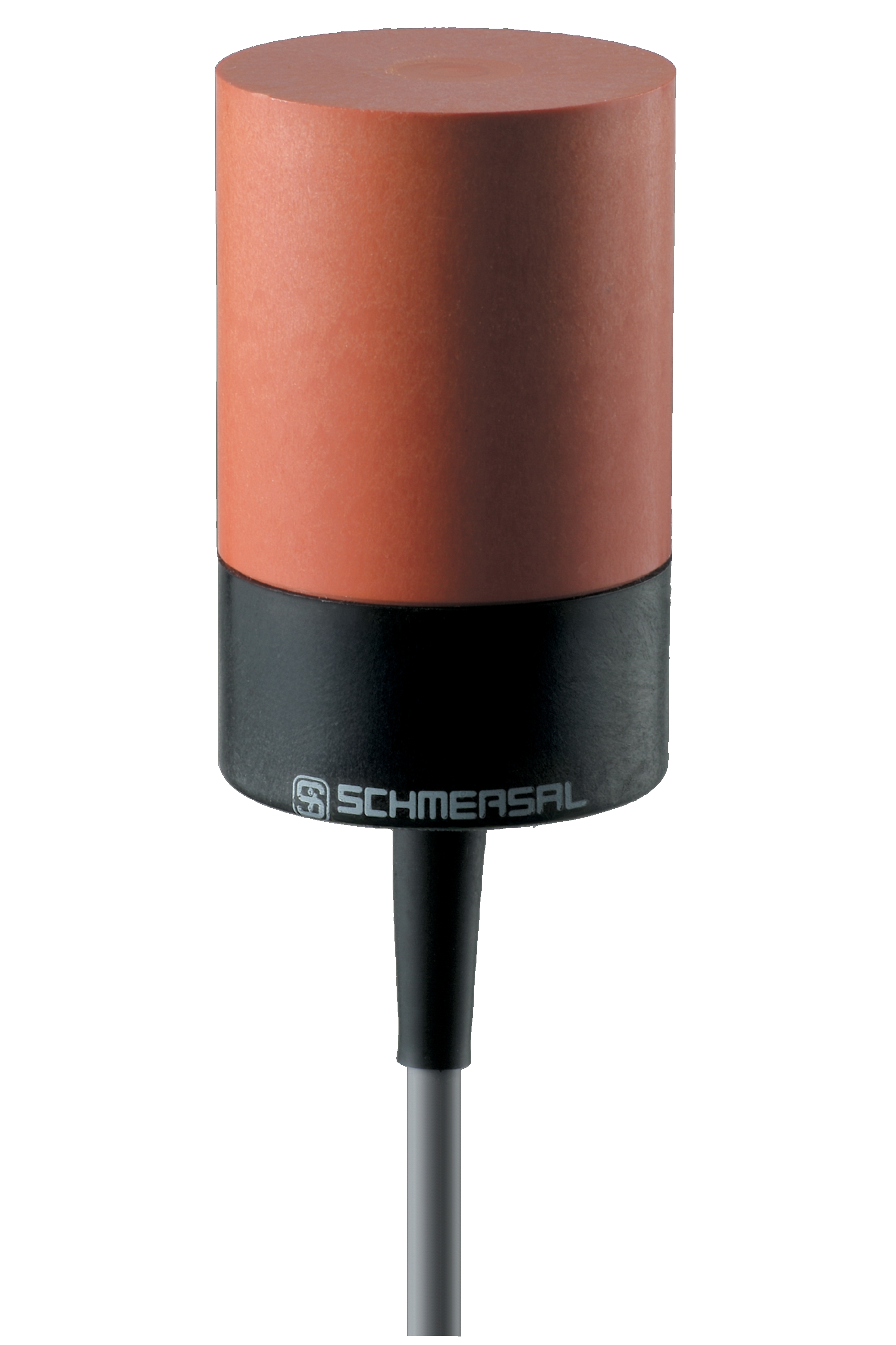

IFL 20-400-11PK

Artikelnummer: 101106861
Archiv
IFL 20-400-11PK

Downloads

ePLAN Daten
CADENAS CAD-Daten
SISTEMA Daten
  • Bauform Ø 40 mm

Bestelldaten

Produkt-Typbezeichnung

IFL 20-400-11PK
Artikelnummer (Bestellnummer)

101106861
EAN (European Article Number)

4030661038438
eCl@ss Nummer, Version 12.0

27-27-40-01
eCl@ss Nummer, Version 11.0

27-27-01-01
eCl@ss Nummer, Version 9.0

27-27-01-01
ETIM Nummer, Version 7.0

EC002714
ETIM Nummer, Version 6.0

EC002714

Allgemeine Daten

Vorschriften

DIN VDE 0660-208

EN IEC 60947-5-2
Gehäusebauform

Zylinder, glatt
Einbaubedingungen (mechanisch)

nicht bündig
Werkstoff des Gehäuses

Kunststoff
Werkstoff der aktiven Flächen

Kunststoff
Werkstoff der Klemmschelle

Kunststoff
Bruttogewicht

176 g

Allgemeine Daten - Eigenschaften

Integrierte Anzeige, Status

Ja
Leitungstülle

Ja

Mechanische Daten - Schaltabstände

Nennnschaltabstand Sn

20 mm
Hinweis (Schaltabstand)

Alle Angaben der Schaltabstände gemäß EN IEC 60947-5-2

Mechanische Daten - Anschlusstechnik

Länge der Leitung

2 m
Anschlussart

Kabel
Anzahl der Leitungsadern

4
Aderquerschnitt

0,25 mm2
Werkstoff des Leitungsmantels

PVC

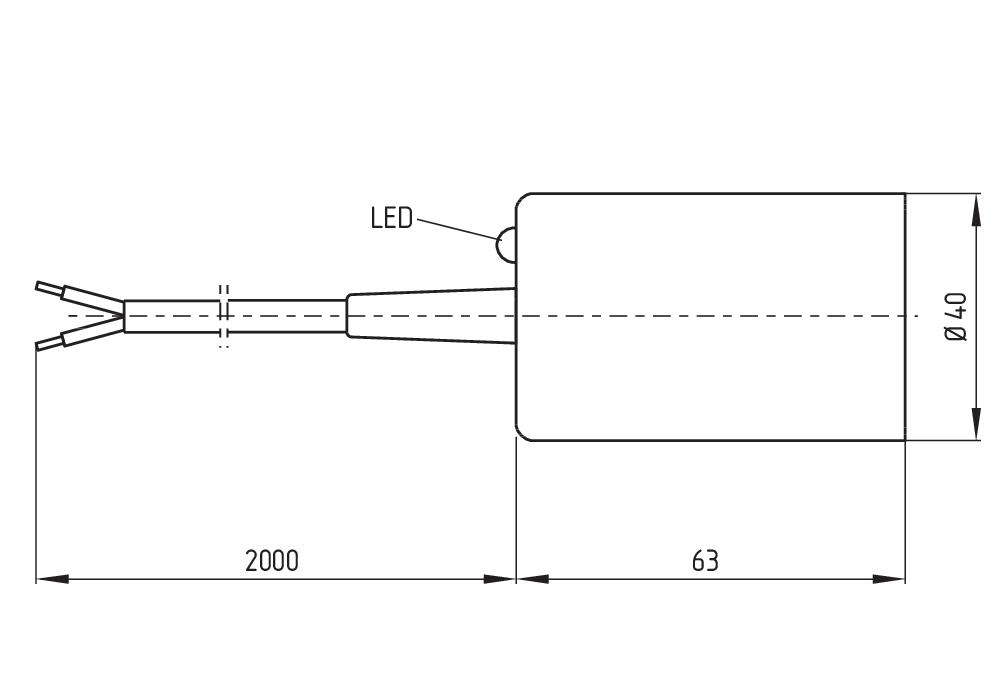

Mechanische Daten - Abmessungen

Durchmesser des Sensors

40 mm
Länge des Sensors

63 mm
Breite des Sensors

40 mm
Höhe des Sensors

40 mm

Umgebungsbedingungen

Schutzart

IP67
Umgebungstemperatur

-25 ... +70 °C
Schwingfestigkeit

10 … 55 Hz, Amplitude 1 mm
Schockfestigkeit

30 g / 11 ms
Schutzklasse

II

Elektrische Daten

Betriebsspannung

10 ... 60 VDC

Art des Spannungsbereichs

DC
Leerlaufstrom I0, typisch

5,5 mA
Bemessungsbetriebsspannung

10 ... 60 VDC
Bemessungsbetriebsstrom

400 mA
Schaltelement

Schließer (NO) und Öffner (NC) (antivalent)
Schutzbeschaltung integriert

Induktionsschutz

Verpolungsschutz

Kurzschlussschutz
Schaltfrequenz, circa

100 Hz

Elektrische Daten - Digitale Ausgänge

Spannungsfall Ud, maximum

1,5 V
Strom bei Spannungsfall Ud

0,4 A
Ausführung der Schaltelemente

n-schaltend

Zustandsanzeige

Hinweis (Integrierte Anzeige, Status)

gelbe LED

Lieferumfang

Hinweis (Lieferumfang, Anzahl und Art)

Lieferumfang mit Klemmschelle H 40

AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien

Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
