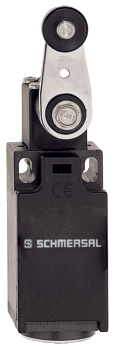

ZV15H 236-02Z
- Kunstof hus
- God modstand overfor olie og petroleumssprit
- Omfattende udvalg af alternative aktuatorer
- 30 mm x 58,5 mm x 30 mm
- Dobbelt isoleret
- Monteringsdetaljer til EN 50047
- Aktuatorhoveder kan omplaceres med 4 x 90°
- Armvinkel justerbar i trin på 10° Lever angle
Bestillings data
| Produkttypebetegnelse |
ZV15H 236-02Z |
| Artikenummer (Bestillingsnummer) |
153002416 |
| eCl@ss number, version 12.0 |
27-27-06-01 |
| eCl@ss number, version 11.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Godkendelser - Forskrifter
| Godkendelser |
cULus CCC |
Globale egenskaber
| Forskrifter |
BG-GS-ET-15 EN ISO 13849-1 EN IEC 60947-5-1 |
| Konstruktionsform på hus |
Norm konstruktionsdesign |
| Materiale til kapsling |
Plastik, glasfiberforstærket |
| Armmateriale |
Metal |
| Bruttovægt |
80 g |
Generelle data - egenskaber
| Sikkerhedsfunktionerne |
Ja |
Klassifikation
| At standardisere, Forskrifter |
EN IEC 60947-5-1 |
| Brugstid |
20 År |
Sikkerhedsklassifikation - Sikkerhedsudgange
| B10D åbner (NC) |
20.000.000 koblinger |
Mekaniske data
| Aktuator |
Rulle arm |
| Rullemateriale |
Plastik |
| Mekanisk levetid, minimum |
20.000.000 koblinger |
| Aktiveringshastighed, minimum |
4.122 mm/min |
| Aktiveringshastighed, maksimum |
1 m/s |
| Aktuatormoment, minimum |
0,2 Nm |
| Tvangsåbningsstramning |
0,2 Nm |
Mekaniske data - Tilslutning
| Kabelføring |
1 x M20 x 1,5 |
| Tilslutningskvadrat, minimum |
0,75 mm² |
| Tilslutningskvadrat , maksimum |
2,5 mm² |
| Bemærk (tilslutningstværsnit) |
Alle oplysninger om tilslutningskabler er inkluderet kabelmuffer. |
| Forbindelse (mekanisk) |
Screw terminals |
Mekaniske data - afmåling
| Længde på føler |
46 mm |
| Bredde på føler |
30 mm |
| Højde på føler |
112 mm |
Omgivende forhold
| Beskyttelses klasse |
IP65 IP67 |
| Ambient temperature |
-30 ... +80 °C |
Omgivende forhold - Isolationsparametre
| Fastsat impulsmodstandsspænding |
6 kV |
Elektrisk data
| Termisk prøvestrøm |
10 A |
| Betinget kortslutningsstrøm iht. EN 60947-5-1 {A} |
1.000 A |
| Brugskategori AC-15 |
230 VAC |
| Brugskategori AC-15 |
4 A |
| Brugskategori DC-13 |
24 VDC |
| Brugskategori DC-13 |
1 A |
| Koblingselement |
2 brydekontakter (NC) |
| Koblingsprincip |
Spring kontakt |
| Koblingsfrekvens |
5.000 /h |
| Materiale til kontakterne, elektrisk |
Sølv |
Sprog filter
Datablad
Driftsvejledning - (tillæg/kort vejledning)
UL-certifikat
CCC-certificering
SISTEMA-VDMA bibliotek/library
Hent sidste version af Adobe Reader

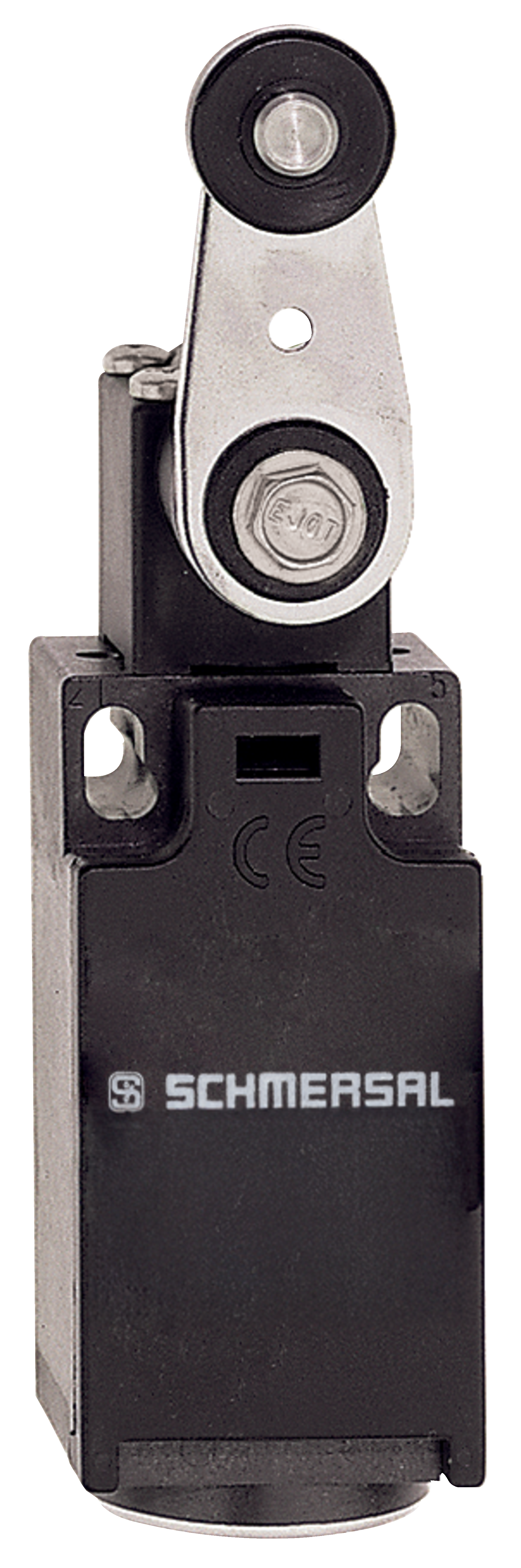

Produktbillede (katalogenkeltfoto)
ID: k236hf05
| 1,1 MB | .jpg | 352.778 x 1061.508 mm - 1000 x 3009 px - 72 dpi
| 231,3 kB | .png | 74.083 x 222.95600000000002 mm - 210 x 632 px - 72 dpi
| 26,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 14,7 MB | .png | 166.55700000000002 x 501.254 mm - 2000 x 6019 px - 305 dpi
| 30,0 kB | .jpg | 40.922000000000004 x 123.47200000000001 mm - 116 x 350 px - 72 dpi
Dimensionstegning, grundlæggende komponent
Dimensionstegning, aktuator
Overvågning af låsefunktionen iht. EN ISO 14119
Tvangsåbnende bryder
aktiveret
deaktiveret
Normal-åben kontakt
Normal-lukket kontakt
