SRB301LC-24V
| 产品描述: SRB 301LC(1) |
| (1) | |
| LC | 拧接端子 0.25 … 2.5 mm²，玻璃保险丝 |
| LCI | 插入式笼式接线夹 0.25 … 1.5 mm²，电子保险丝 |
- 3 安全触点, STOP 0
- 1 信号输出
- 适用于接触传感器的输出信号处理
订货数据
| 更换商品编号 |
101165472 |
| 型号 |
SRB301LC-24V |
| 商品编号（订购编号） |
101163475 |
| EAN（欧洲商品编号） |
4250116201532 |
| eCl@aa number，版本：12.0 |
27-37-18-19 |
| eCl@aa number，版本：11.0 |
27-37-18-19 |
| eCl@aa number，版本：9.0 |
27-37-18-19 |
| ETIM 编号，7.0 版 |
EC001449 |
| ETIM 编号，6.0 版 |
EC001449 |
许可 - 标准
| 证书 |
cULus CCC TILVA |
总体数据
| 标准型 |
EN IEC 62061 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 61508 EN IEC 60204-1 EN IEC 60947-1 |
| 气压 |
EN 60068-2-78 |
| 外壳材料 |
玻璃纤维加固热塑塑料，带通风 |
| 毛重 |
250 g |
总体数据 - 产品特性
| 电缆损坏检测 |
是 |
| 交叉电路检测 |
是 |
| 启动输入 |
是 |
| 反馈回路 |
是 |
| 自动重置功能 |
是 |
| 接地检测 |
是 |
| 整个系统检测，状态 |
是 |
| 辅助触点数量 |
1 |
| LED灯数量 |
4 |
| 常闭 (NC) 数量 |
2 |
| 安全触点数量 |
3 |
安全评估
| 标准型 |
EN IEC 60947-5-1 EN IEC 61508 |
| 停止类别 |
0 |
安全评估 - 继电器输出
| 性能水平，STOP 0，最高 |
e |
| 类别，Stop 0 |
4 |
| 诊断覆盖率（DC）水平，Stop 0 |
≥ 99 % |
| PFH值, Stop 0 |
2.00 x 10⁻⁸ /h |
| 安全完整性等级 (SIL)，停止 0，适用于以下应用 |
3 |
| 任务时间 |
20 年 |
| 常见故障（CCF），最小 |
65 |
机械参数
| 机械寿命，最少 |
10,000,000 操作 |
| 安装 |
DIN导轨快速安装，依据EN 60715 |
机械参数 - 连接技术
| 端子命名 |
IEC/EN 60947-1 |
| 线缆截面，最小 |
.25 mm² |
| 电缆截面，最大 |
2.5 mm² |
| 夹的紧固力矩 |
0.6 Nm |
| 允许的电缆类型 |
实心单线 可调 |
| 端子（机械） |
Screw terminals |
机械参数 - 尺寸
| 宽度 |
22.5 mm |
| 高度 |
100 mm |
| 深度 |
121 mm |
环境条件
| 外壳防护等级 |
IP40 |
| 安装空间的防护等级 |
IP54 |
| 夹子或端子的保护等级 |
IP20 |
| 工作环境温度 |
-25 ... +45 °C |
| 储存和运输温度 |
-40 ... +85 °C |
| 抗振动 |
10 ... 55 Hz，振幅 .35 mm，± 15 % |
| 耐冲击 |
30 g / 11 ms |
环境条件 - 绝缘值
| 额定冲击耐受电压 Uimp |
4 kV |
| 过电压级别 |
III |
| 污染等级 |
2 |
电气参数
| 频率范围 |
50 Hz 60 Hz |
| 工作电压 |
24 VAC -15 % / +10 % |
| 纹波电压 |
10 % |
| 额定工作电压 |
24 VAC |
| 额定工作电压 |
24 VDC |
| 控制装置的额定交流电压，50 Hz，最小 |
20.4 VAC |
| AC 50 Hz时的额定控制电压，最大 |
26.4 VAC |
| 控制装置的额定交流电压，60 Hz，最小 |
20.4 VAC |
| AC 60 Hz时的额定控制电压，最大 |
26.4 VAC |
| 控制装置的额定交流电压，DC，最小 |
20.4 VDC |
| 额定控制电压，DC，最大 |
28.8 VDC |
| 电力功率消耗 |
1.7 W |
| 电力功率消耗 |
1.9 VA |
| 接触电阻，最大 |
0.1 Ω |
| 备注（接触电阻） |
处于全新的状态 |
| 电力失效时的断开延迟，典型值 |
80 ms |
| 紧急停机时的断开延时，典型值 |
20 ms |
| 自动启动吸合延迟，典型值 |
100 ms |
| 重置时的吸合延迟，典型值 |
20 ms |
| 触点材料，电气 |
氧化锡银，自清洁，强制定位 |
电气参数 - 安全继电器输出
| 电压，应用类别 AC-15 |
230 VAC |
| 电流，应用类别 AC-15 |
6 A |
| 电压，应用类别 DC-13 |
24 VDC |
| 电流，应用类别 DC-13 |
6 A |
| 开关容量，最小 |
10 VDC |
| 开关容量，最小 |
10 mA |
| 开关容量，最大 |
250 VAC |
| 开关容量，最大 |
8 A |
电气参数 - 数字输入
| 传导电阻，最大 |
40 Ω |
电气参数 - 数字输出
| 电压，应用类别 DC-12 |
24 VDC |
| 电流，应用类别 DC-12 |
0.1 A |
电气参数 - 继电器输出（辅助触点）
| 开关容量，最大 |
24 VDC |
| 开关容量，最大 |
2 A |
电气参数 - 电磁兼容性（EMC）
| EMC等级 |
EMC指令 |
状态显示
| 显示运行状态 |
位置继电器 K2 位置继电器 K1 内部工作电压 Ui |
其他数据
| 备注（应用） |
防护系统 紧急停止按钮 紧急停止拉绳开关 |
注意
| 注（通用） |
感应负载（例如接触器、继电器等）必须通过适当的电路抑制。 |

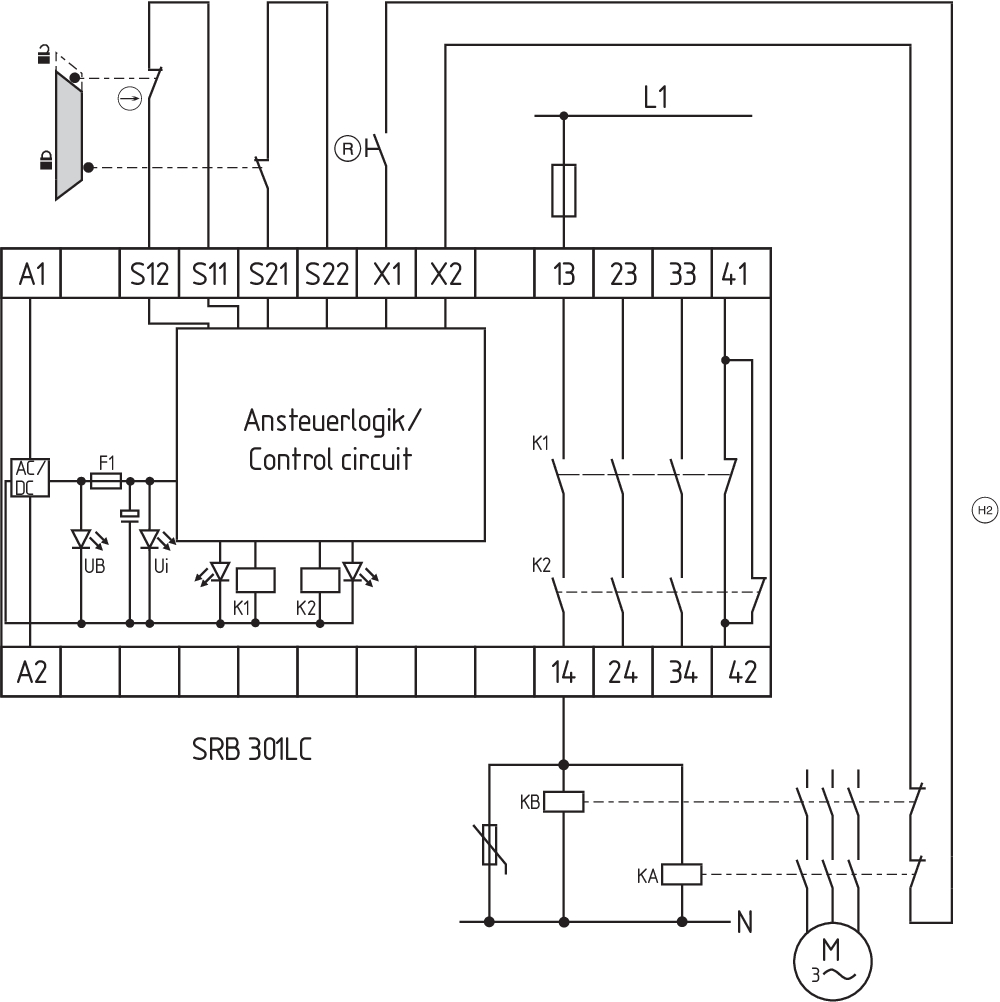

电路示例
| 注（接线图） |
接线图显示的是防护门关闭且处于断电状态的情况。 继电器输出：适用于双通道控制，用于增强触点容量或增加触点数量，通过使用接触器或带强制定位触点的继电器。 自动启动：通过将反馈回路与端子X1/X2相连来设定自动启动程序。如果无需反馈回路，则必须以桥接代替。 控制器可以识别监控电路中的交叉短路、电缆断裂和接地泄漏。 输入电平：该示例显示了带有两个限位开关的防护门监控的双通道控制，其中一个限位开关具有肯定断开、外部重置按钮（R），交叉监控和反馈回路（H2） 对于但通道控制，连接NC触点至工作电压并桥接S11/S12和S21/S22。 |
语言条件
数据表
操作指南及符合性声明
CCC认证
接线图示（电线）
SISTEMA-VDMA 数据库
下载最新版本的Adobe Reader
产品图片（单独目录照片）
ID: ksrb3f03
| 732,6 kB | .jpg | 265.642 x 529.167 mm - 753 x 1500 px - 72 dpi
| 88,6 kB | .png | 74.083 x 147.461 mm - 210 x 418 px - 72 dpi
| 46,7 kB | .jpg | 62.089000000000006 x 123.47200000000001 mm - 176 x 350 px - 72 dpi
| 33,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 7,7 MB | .png | 169.333 x 337.312 mm - 2000 x 3984 px - 300 dpi
符号（技术标准）
接线图示
接线图示
103014374 SRB-E-301MC
- 1 信号触点
- 适用于 Cat. 4 / PL e , up to SIL 3
- 1通道或2通道信号评估
- 启动/反馈电路监控
- 可选短路识别
- 3个安全触点，停机类别0
| EU-声明 |  |
| 原件 | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal 德国 网址: www.schmersal.com |
| 声明: | 下列开关在结构及设计要求上完全符合适用欧洲标准. |
| 产品名称: | SRB301LC SRB301LCI SRB301LCI/7 |
| 型号: | 参见订购号码 |
| 产品描述: | 安全监控模块，用于急停回路和防护门监控 |
| 相关指令： | 欧盟机器指令 | 2006/42/EC |
| EMC指令 | 2014/30/EU | |
| RoHS 指令 | 2011/65/EU |
| 应用标准: | EN 60947-5-1:2004 + AC:2005 + A1:2009 EN 60947-5-1:2017 EN ISO 13850:2015 EN ISO 13849-1:2015 EN ISO 13849-2:2012 |
| 依据2006/42/EC附件X进行全面质保系统认证的机构： | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln ID n°: 0035 |
| 技术文件的全权代表: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| 签发时间和地址： | Wuppertal, 2025年11月28日 |
 |
| 签名 Philip Schmersal 总经理 |
| UK Declaration of Conformity | |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | SRB301LC |
| Type: | See ordering code |
| Description of the component: | Safety-monitoring module for emergency stop circuits and guard door monitoring |
| Relevant legislation: | Supply of Machinery (Safety) Regulations | 2008 |
| Electromagnetic Compatibility Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2004 + AC:2005 + A1:2009 EN 60947-5-1:2017 + AC:2020 EN ISO 13850:2015 EN ISO 13849-1:2015 EN ISO 13849-2:2012 |
| Notified body, which approved the full quality assurance system, referred to in Appendix X, 2006/42/EC: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein 51105 Köln ID n°: 0035 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, October 13, 2022 |
|
| Authorised signature Philip Schmersal Managing Director |
