MS 330-11Y-M20
| 产品描述: M(1) 330-11Y-(2)-(3) |
| (1) | |
| S | 直杆 S |
| 2S | 加长直杆 2S |
| R | 滚轮直杆 R |
| K | 偏置滚轮摇臂 K |
| 3K | 角度滚轮摇臂 3K |
| 3S | 附属直杆 3S |
| 3R | 附属滚轮直杆 3R |
| AF | 弹簧棒杆 AF |
| 4D | 叉形滚轮摇臂 4D |
| 8H | 滚轮摇臂 8H |
| 7H | 滚轮摇臂 7H |
| 10H | 棒杆 10H |
| H | 滚轮摇臂 H |
| 4H | 轴上的弹簧棒杆 4H |
| 2H | 弹簧杆 2H |
| 3H | 滚轮摇臂 3H |
| 9H | 棒杆 9H |
| 6H | 弹簧杆 6H |
| (2) | |
| 无 | 不带LED开关状态显示 |
| G24 | 带LED开关状态显示 |
| (3) | |
| AuNi | 金镍合金触点 |
| 1164 | 带10°齿的花键轴和杆 |
| 1366 | 用于高达+160℃的高温 |
- 金属外壳
- 长寿命
- 40 mm x 76 mm x 40 mm ( 基本结构)
- 适合低操作速度
- 1 电缆进口 M 20 x 1.5
- 无硅
- 可在变电所应用
订货数据
| 型号 |
MS 330-11Y-M20 |
| 商品编号（订购编号） |
131160614 |
| EAN（欧洲商品编号） |
8905236107009 |
| eCl@aa number，版本：12.0 |
27-27-06-01 |
| eCl@aa number，版本：11.0 |
27-27-06-01 |
| eCl@aa number，版本：9.0 |
27-27-06-01 |
| ETIM 编号，7.0 版 |
EC000030 |
| ETIM 编号，6.0 版 |
EC000030 |
许可 - 标准
| 证书 |
cULus CCC |
总体数据
| 标准型 |
EN IEC 60947-5-1 |
| 工作原理 |
机械式 |
| 滑动模式 |
球体 |
| 外壳材料 |
轻合金压铸，油漆饰面 |
| 垫圈镀层材料 |
涂色 |
| 毛重 |
217 g |
总体数据 - 产品特性
| 常闭 (NC) 数量 |
1 |
| 每个方向的常闭 (NO) 数量 |
1 |
机械参数
| 执行元件 |
直杆 |
| 机械寿命，最少 |
30,000,000 操作 |
| 操动角度 |
20 ° |
| 操动力，最小 |
17.5 N |
| 接触窗口 |
2 x .5 mm |
| 操动速度，最小 |
1 mm/min |
| 开关点的重复精度 |
0.02 mm |
机械参数 - 连接技术
| 连接器 |
螺丝端子 M20 x 1.5 |
| 线缆截面，最小 |
1.5 mm² |
| 电缆截面，最大 |
2.5 mm² |
| 注（电缆截面） |
包括导体套管在内的所有指标。 |
| 线缆截面 |
13 AWG |
机械参数 - 尺寸
| 传感器长度 |
40 mm |
| 传感器宽度 |
40 mm |
| 传感器高度 |
87 mm |
| 直杆直径 |
9 mm |
环境条件
| 防护等级 |
IP65 |
| 耐冲击 |
50 g / 6 ms |
环境条件 - 绝缘值
| 额定绝缘电压 Ui |
250 VAC |
| 额定冲击耐受电压 Uimp |
4 kV |
电气参数
| 热测试电流 |
6 A |
| 应用类别 AC-15 |
230 VAC |
| 应用类别 AC-15 |
2.5 A |
| 开关元件 |
1个NO 触点， 1个NC 触点 |
| 注（开关元件） |
电镀分离式触点桥 |
| 开关原理 |
速动型 |
| 回弹时间，最大 |
1.5 ms |
| 切换时间，最大 |
10 ms |
| 触点材料，电气 |
银 |
注意
| 注（通用） |
应避免从柱塞侧面操纵，因为这样会降低限位开关的机械寿命。 |
语言条件
数据表
操作说明书（补充页/快速指南）
下载最新版本的Adobe Reader

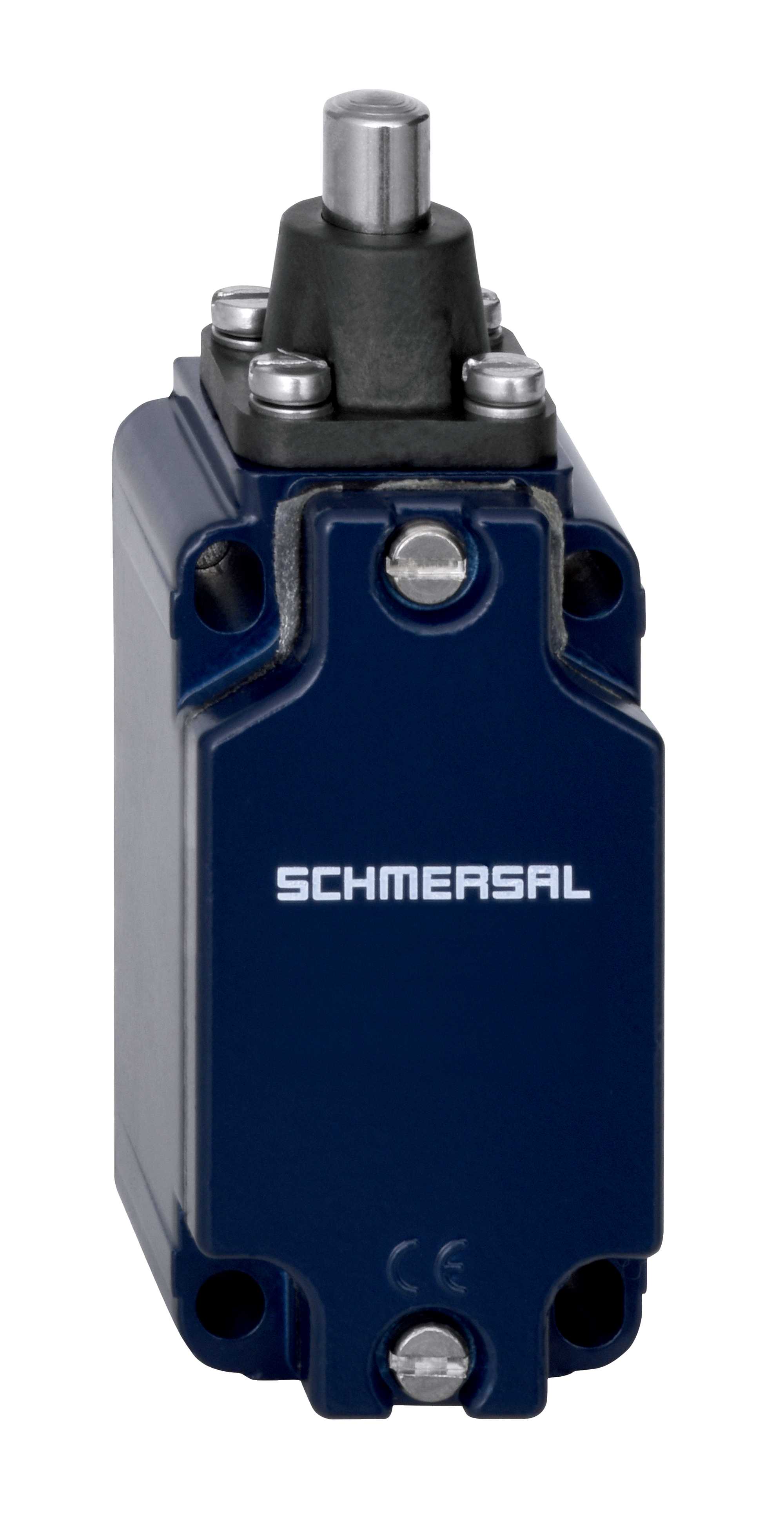

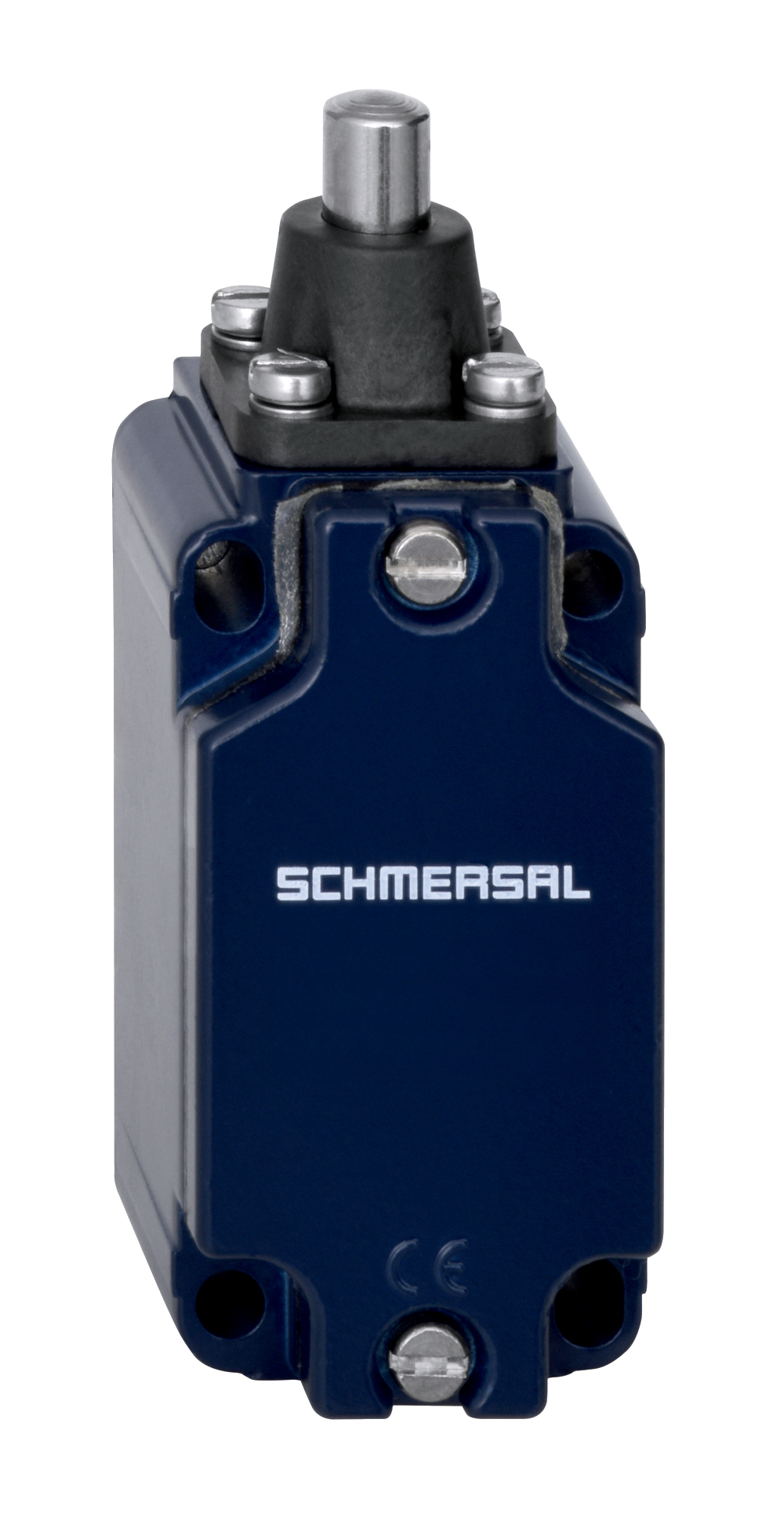

产品图片（单独目录照片）
ID: km330f01
| 859,9 kB | .jpg | 352.778 x 688.975 mm - 1000 x 1953 px - 72 dpi
| 87,4 kB | .png | 74.083 x 144.639 mm - 210 x 410 px - 72 dpi
| 24,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 8,2 MB | .png | 169.333 x 330.793 mm - 2000 x 3907 px - 300 dpi
| 28,0 kB | .jpg | 63.147000000000006 x 123.47200000000001 mm - 179 x 350 px - 72 dpi
尺寸图 基本组件

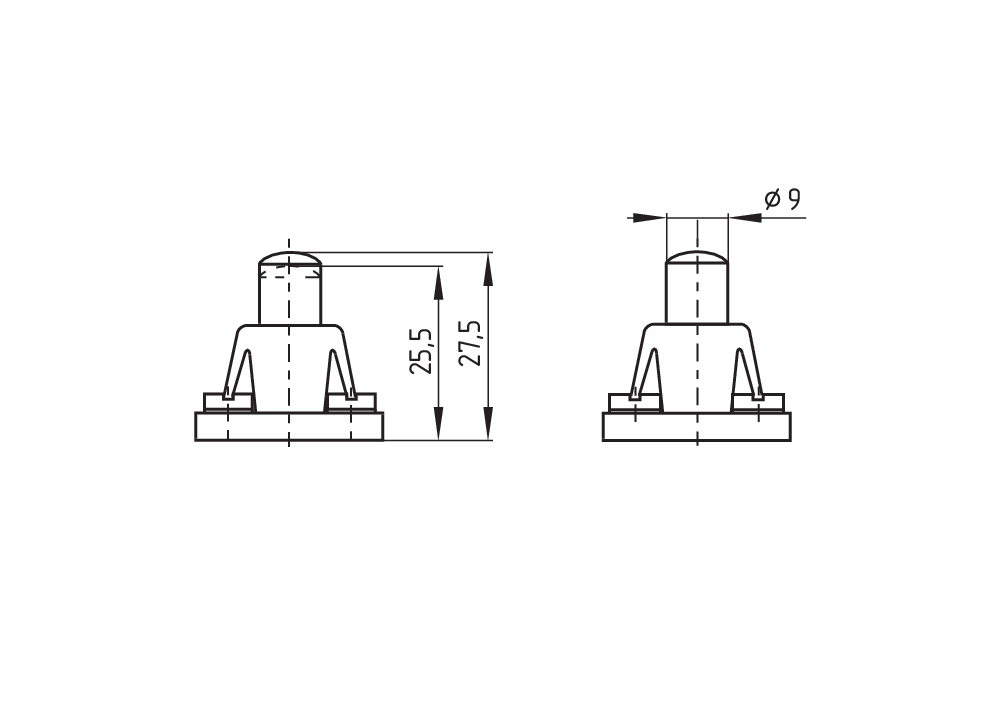

尺寸图 操动件

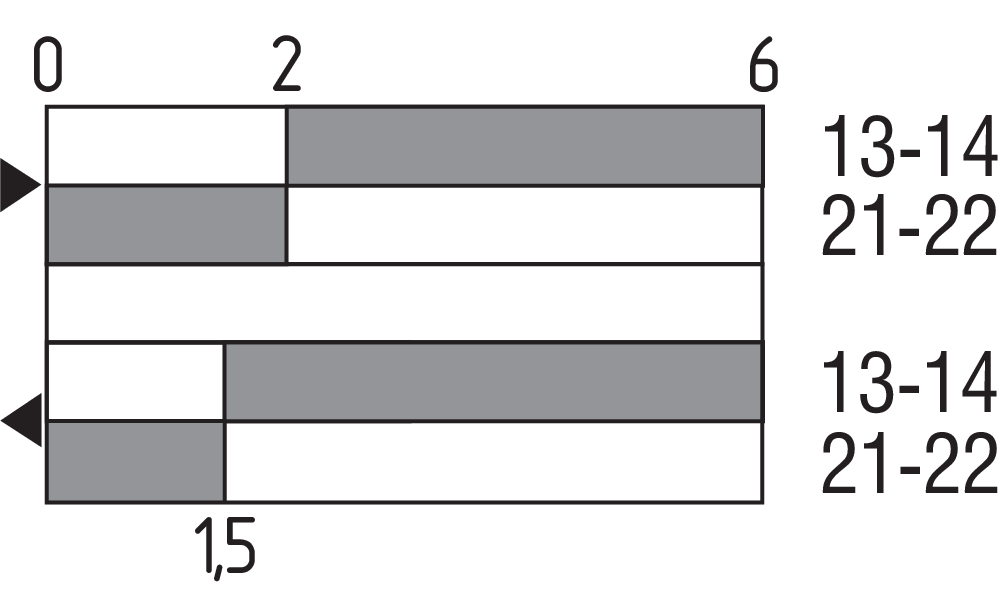

开关行程图
触点关闭
常开触点
设置范围
锁定点
肯定断开路径/角度图表
电磁锁监控 依据EN ISO 14119
肯定断开常闭触点

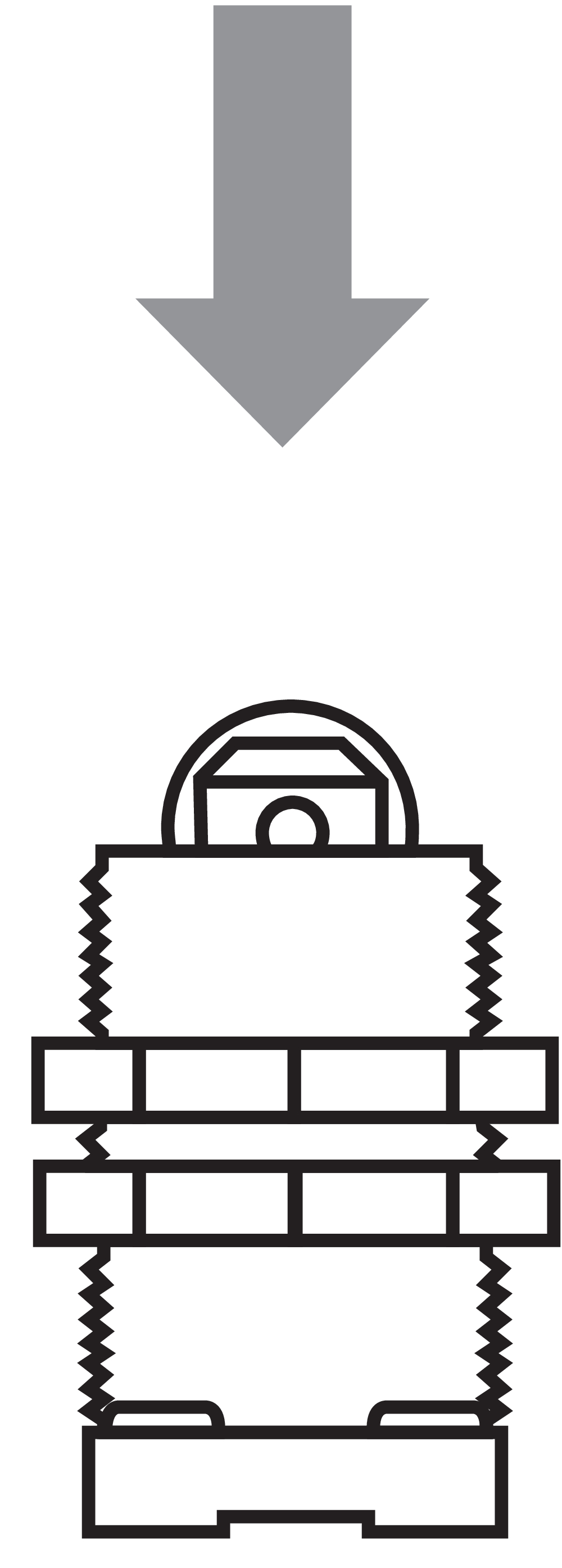

操动
未操动
常开触点
常闭触点
