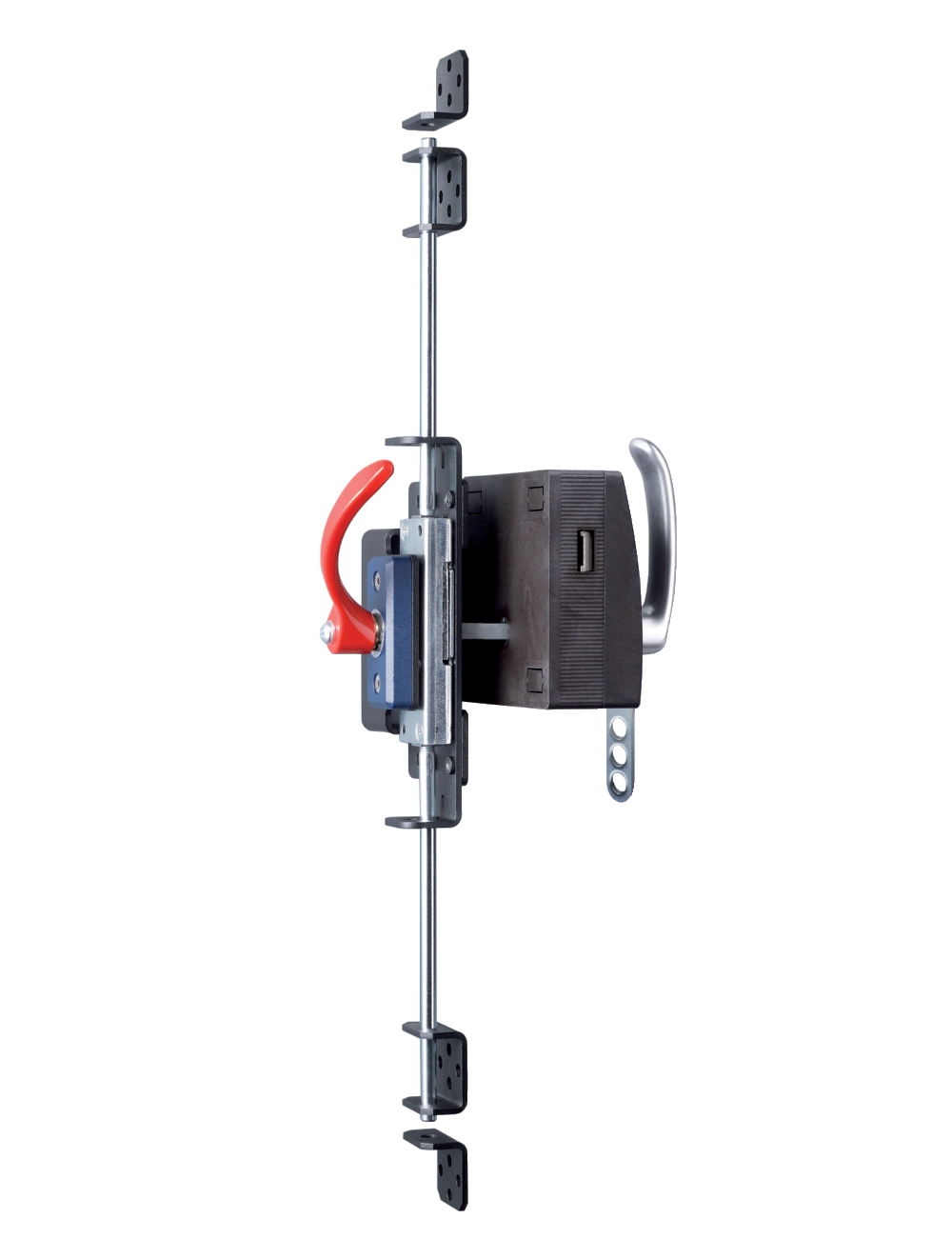

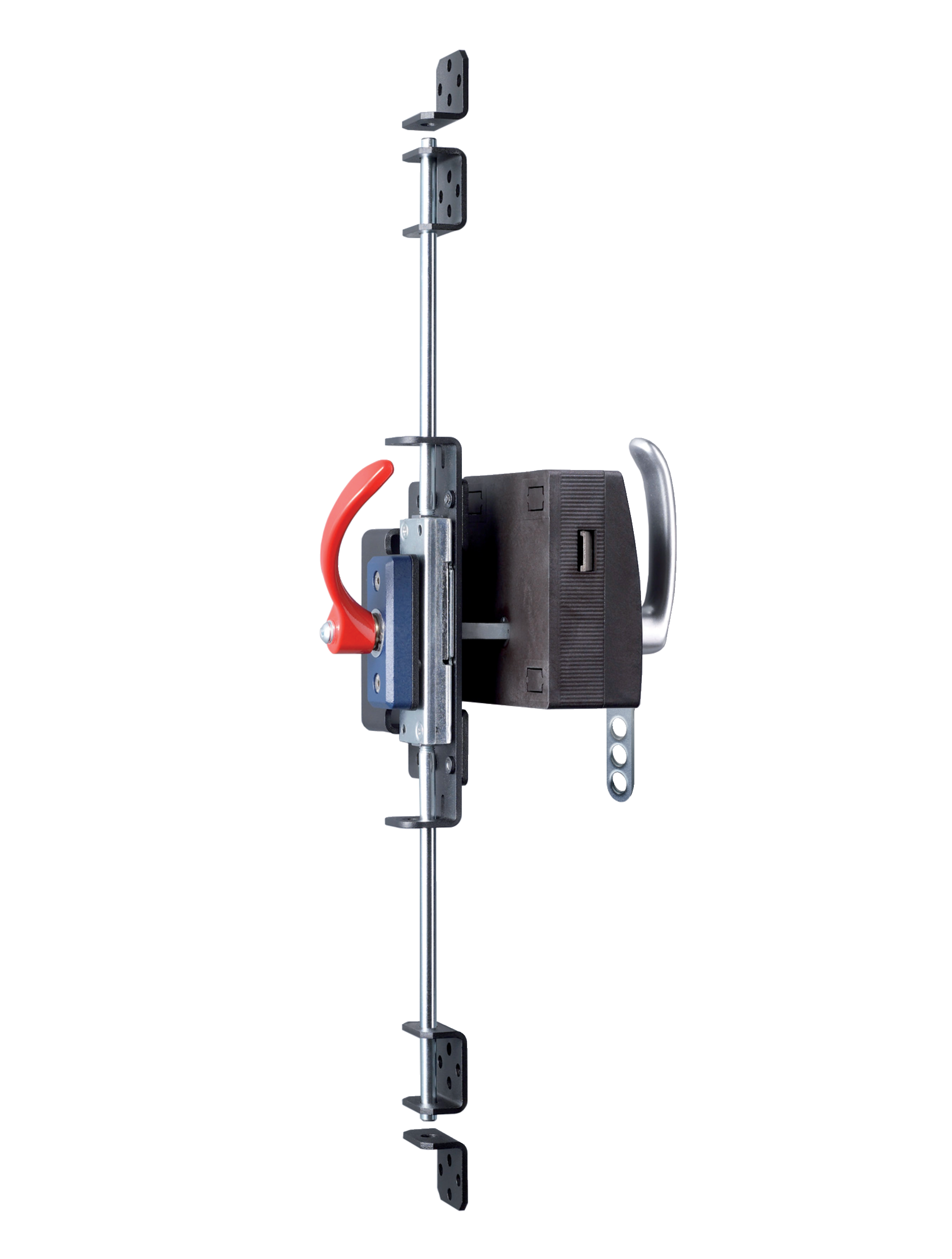

AZ/AZM201-B30-RTAG1P31-SZ

项目编号: 103015825
AZ/AZM201-B30-RTAG1P31-SZ

下载

计划 数据
CADENAS CAD数据
SISTEMA 数据
产品描述:

AZ/AZM201-B30-(1)T(2)(3)(4)-(5)


(1)
L左侧门铰链
R右侧门铰链

(2)
A用于外部安装
I用于内部安装

(3)
G1带门把手
G2带旋钮

(4)
P1带紧急解锁
P20带紧急解锁，金属（仅用于外部安装）
P25带紧急解锁插入手柄（仅用于外部安装）
P30/P31带锁定杆（仅用于外部安装）

(5)
无无停工标签
SZ带停工标签（仅用于外部安装）
并非所有根据本订单代码可能的组件变体都可用和/或在技术上可行。
  • 右铰链门
  • 带手柄和紧急逃逸手柄
  • 带集成上锁标签
  • 铰链门用操动件
  • 简单直观的操作
  • 突出的操动件无伤害风险
  • 无需额外门把手
  • 不会刺出到门打开的区域

订货数据

型号

AZ/AZM201-B30-RTAG1P31-SZ
商品编号（订购编号）

103015825
EAN（欧洲商品编号）

4030661504278
eCl@aa number，版本：12.0

27-27-26-06
eCl@aa number，版本：11.0

27-27-26-06
eCl@aa number，版本：9.0

27-27-26-06
ETIM 编号，7.0 版

EC001487
ETIM 编号，6.0 版

EC001487

许可 - 标准

注意

与AZ /AZM 201 设备组合的认证

总体数据

外壳材料

玻璃纤维，加强型热塑塑料
操动件材质

锌压铸
操作件材料

铝，塑料涂层
紧急出口材料

金属薄膜
毛重

2,162 g

总体数据 - 产品特性

紧急逃逸

是
集成上锁标签

是

机械参数

把手

手柄
机械寿命，最少

1,000,000 操作
门铰链

右侧
保持力 FZh 按照 EN ISO 14119

5,500 N
锁紧力 Fmax, 最大

7,150 N
操动件支架

外部

机械参数 - 尺寸

操动件长度

94 mm
操动件宽度

115 mm
操动件高度

115 mm
锁定磁链的长度

83 mm
锁杆宽度

75 mm
锁定磁链的高度

2,600 mm
注 (锁定磁链的高度)

客户可切短锁条

发货范围

发货范围

操动件单元AZ/AZM201-B30，包括方杆

带导向板的杆锁

4xM5x10埋头螺栓

4个U型片

2个六角锁紧螺母

2个锁定棒，1200 mm，镀锌

反向轴承(用于P30)或完全紧急出口释放(用于P31)

施迈赛工业开关制造(上海)有限公司, 上海市青浦区漕盈路3336号,

所涉及的详细信息和数据已经过仔细检查。 图像可能与原始图像有所不同。 您可在说明书中进一步获得技术数据。 可能会有技术修改和错误。
