T4VH 355-12Z-RMS
T4VH 355-12Z-RMS
- Metal muhafaza
- Geniş kapsamlı alternatif aktüatör ler
- Yağ ve petrol ispirtosuna karşı direnci iyi
- 66,7 mm x 76 mm x 38 mm
- aktüatör uçları 4 x 90° açı ile tekrar konumlandırılabilir
- EN 50041' e uygun kapağa montaj
- EN 50041 e uygun anahtarlama noktaları
Sipariş ayrıntıları
| Ürün tip tanımı |
T4VH 355-12Z-RMS |
| Ürün numarası (sipariş numarası) |
101211165 |
| EAN (European Article Number) |
4030661389387 |
| eCl@ass Numara, Sürümü 12.0 |
27-27-26-01 |
| eCl@ass Numara, Sürümü 11.0 |
27-27-26-01 |
| eCl@ass Numara, Sürümü 9.0 |
27-27-26-01 |
| ETIM numarası, sürüm 7.0 |
EC000030 |
| ETIM numarası, sürüm 6.0 |
EC000030 |
Onaylar
| Verileri |
cULus CCC |
Genel veriler
| Gövdenin konstrüksiyon şekli |
Norm yapı tasarımı |
| Aktüatör tipi e göre EN 50041 |
A |
| Gövdelerin malzemesi |
hafif alaşım kokil döküm |
| Gövde kaplamasının malzemesi |
boyanmış |
| kaldıraçın malzemesi |
Metal tabaka |
| Brüt ağırlık |
341 g |
Genel veriler - Özellikler
| Güvenlik fonksiyonları |
Evet |
Güvenlik sınıflandırması
| Standartlar |
EN IEC 60947-5-1 |
| Görev süresi |
20 Yıl(lar) |
Güvenlik sınıflandırması - Emniyetli çıkışlar
| B10D Normalde kapalı kontakt (NC) |
20.000.000 operasyon sayısı |
Mekanik veriler
| Devreye alma elemanı |
Makara kolu |
| Makara malzemesi |
Pirinç |
| Mekanik ömür, minimum |
30.000.000 operasyon sayısı |
| Güç, devreye alma gücü, minimum {N} |
17 N |
| Kumanda hızı, maximum |
2,5 m/s |
| Not (Kumanda hızı) |
Anahtar eksenine 30° aktüatör açısı ile aktüatör hız |
| Aktüatör tork, minimum |
0,3 Nm |
Mekanik veriler - Boyutlar
| kesme |
Vida bağlantısı M20 x 1.5 |
| Kablo kesiti, minimum |
0,75 mm² |
| Kablo kesiti, maximum |
2,5 mm² |
| not |
Kablo kısmı hakkındaki bütün göstergeler iletken yüksüklerini dahil ediyor. |
Mechanical data - connector side B
| Konektör |
Female connector |
Mekanik veriler - Boyutlar
| Sensörün boyu |
60,6 mm |
| Sensörün genişliği |
66,7 mm |
| Sensörün yüksekliği |
129,5 mm |
Ortam koşulları
| Koruma sınıfı |
IP65 IP67 |
| Ortam sıcaklığı |
-30 ... +80 °C |
Ortam koşulları
| Nominal izolasyon gerilimi Ui |
500 V |
| Nominal darbeye dayanma gerilimi Uimp |
4 kV |
Elektriksel veriler
| Termal test akımı |
10 A |
| Talep edilen nominal kısa devre akımı |
1.000 A |
| Kullanım kategorisi AC-15 |
230 VAC |
| Kullanım kategorisi AC-15 |
4 A |
| Kullanım kategorisi DC-13 |
24 VDC |
| Kullanım kategorisi DC-13 |
4 A |
| Anahtarlama elemanı |
1 Normalde açık kontakt (NO)/2 normalde kapalı kontakt (NC) |
| Anahtarlama prensibi |
Yavaş hareket |
| Maksimum anahtarlama frekansı |
5.000 /h |
| Malzeme, kontaklar, elektrikli |
AgCdO, kendi kendini temizler, pozitif hareket |
Dil filtresi
Veri sayfası
Çalışma talimatları (ek sayfa/hızlı kılavuz)
UL Sertifikası
CCC sertifikasyonu
SISTEMA-VDMA kütüphanesi
Adobe Reader’ın son sürümünü indirin
Ürün resmi (katalog özel fotoğraf)
ID: k355hf06
| 834,4 kB | .jpg | 352.778 x 571.8530000000001 mm - 1000 x 1621 px - 72 dpi
| 100,5 kB | .png | 74.083 x 119.944 mm - 210 x 340 px - 72 dpi
| 100,5 kB | .png | 74.083 x 119.944 mm - 210 x 340 px - 72 dpi
| 38,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 8,4 MB | .png | 166.55700000000002 x 270.07300000000004 mm - 2000 x 3243 px - 305 dpi
| 51,4 kB | .jpg | 76.2 x 123.47200000000001 mm - 216 x 350 px - 72 dpi
Boyutsal resim temel bileşeni
Boyutsal resim aktüatörü

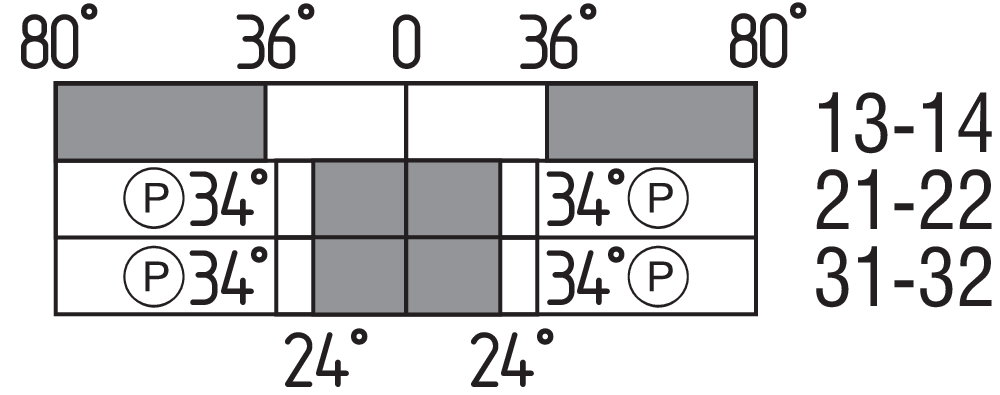

Switch hareket şeması
Kontak kapalı
Kontak açık
Ayar aralığı
Sürgüleme noktası
Pozitif aralık yolu/açısı
Monitoring the interlock to EN ISO 14119
Positive break NC contact
Actuated
Not actuated
Normally-open contact
Normally-closed contact
151211165 T4VH 355-12Z-RMS
- Metal muhafaza
- Geniş kapsamlı alternatif aktüatör ler
- Yağ ve petrol ispirtosuna karşı direnci iyi
- 66,7 mm x 76 mm x 38 mm
- aktüatör uçları 4 x 90° açı ile tekrar konumlandırılabilir
- EN 50041' e uygun kapağa montaj
- EN 50041 e uygun anahtarlama noktaları
