T4V7H 336-02Z-2079-2
T4V7H 336-02Z-2079-2
- 1 Kablo girişi M 20 x 1.5
- Kolun uzunluğu kademesiz olarak ayarlanabilir
- Büyük kauçuk makara ve sabit kol ile de teslim edilebilir
- 10° basamaklarda ayarlanabilir kol açısı
- EN 50041 e uygun tasarım
- Termoplastik muhafaza
- sadece pozisyonlama görevleri için
- Çift izolasyonlu
- asansörler için uygun
- Yağ ve petrol ispirtosuna karşı direnci iyi
- Geniş kapsamlı alternatif aktüatör ler
- aktüatör uçları 4 x 90° açı ile tekrar konumlandırılabilir
Sipariş ayrıntıları
| Ürün tip tanımı |
T4V7H 336-02Z-2079-2 |
| Ürün numarası (sipariş numarası) |
151147342 |
| eCl@ass Numara, Sürümü 12.0 |
27-27-26-01 |
| eCl@ass Numara, Sürümü 11.0 |
27-27-26-01 |
| eCl@ass Numara, Sürümü 9.0 |
27-27-26-01 |
| ETIM numarası, sürüm 7.0 |
EC000030 |
| ETIM numarası, sürüm 6.0 |
EC000030 |
Onaylar
| Verileri |
cULus CCC |
Genel veriler
| Gövdenin konstrüksiyon şekli |
Norm yapı tasarımı |
| Gövdelerin malzemesi |
Plastik, cam elyaf takviyeli |
| kaldıraçın malzemesi |
Metal tabaka |
| Brüt ağırlık |
195 g |
Genel veriler - Özellikler
| Asansörler için kullanılabilir |
Evet |
| Güvenlik fonksiyonları |
Evet |
| Emniyet kontaktlarının sayısı |
2 |
Güvenlik sınıflandırması
| Standartlar |
EN IEC 60947-5-1 |
| Görev süresi |
20 Yıl(lar) |
Güvenlik sınıflandırması - Emniyetli çıkışlar
| B10D Normalde kapalı kontakt (NC) |
20.000.000 operasyon sayısı |
Mekanik veriler
| Devreye alma elemanı |
Makara kolu |
| Makara malzemesi |
lastik |
| Mekanik ömür, minimum |
30.000.000 operasyon sayısı |
| Kumanda hızı, maximum |
2,5 m/s |
| Not (Kumanda hızı) |
Anahtar eksenine 30° aktüatör açısı ile aktüatör hız |
| Not (değiştirme süresi) |
Değiştirme süresi hareket hızına uygun olarak |
| Aktüatör tork, minimum |
0,3 Nm |
Mekanik veriler - Boyutlar
| kesme |
Vida bağlantısı M20 x 1.5 |
| Kablo kesiti, minimum |
0,75 mm² |
| Kablo kesiti, maximum |
2,5 mm² |
| not |
Kablo kısmı hakkındaki bütün göstergeler iletken yüksüklerini dahil ediyor. |
Mekanik veriler - Boyutlar
| Sensörün boyu |
38 mm |
| Sensörün genişliği |
40,5 mm |
| Sensörün yüksekliği |
176,5 mm |
Ortam koşulları
| Ortam sıcaklığı |
-30 ... +80 °C |
Ortam koşulları
| Nominal izolasyon gerilimi Ui |
500 V |
| Nominal darbeye dayanma gerilimi Uimp |
6 kV |
Elektriksel veriler
| Termal test akımı |
10 A |
| Talep edilen nominal kısa devre akımı |
1.000 A |
| Kullanım kategorisi AC-15 |
230 VAC |
| Kullanım kategorisi AC-15 |
4 A |
| Kullanım kategorisi DC-13 |
24 VDC |
| Kullanım kategorisi DC-13 |
4 A |
| Anahtarlama elemanı |
2 Açıcı düzen (NC) |
| Anahtarlama prensibi |
Yavaş hareket |
| Geri gelme süresi, maximum |
2 ms |
| Maksimum anahtarlama frekansı |
5.000 /h |
| Malzeme, kontaklar, elektrikli |
AgCdO, kendi kendini temizler, pozitif hareket |
Dil filtresi
Veri sayfası
Çalışma talimatları (ek sayfa/hızlı kılavuz)
UL Sertifikası
CCC sertifikasyonu
SISTEMA-VDMA kütüphanesi
Adobe Reader’ın son sürümünü indirin

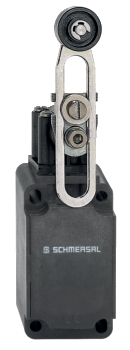

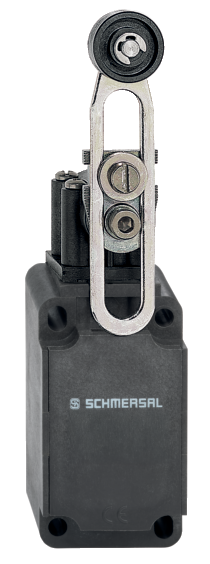

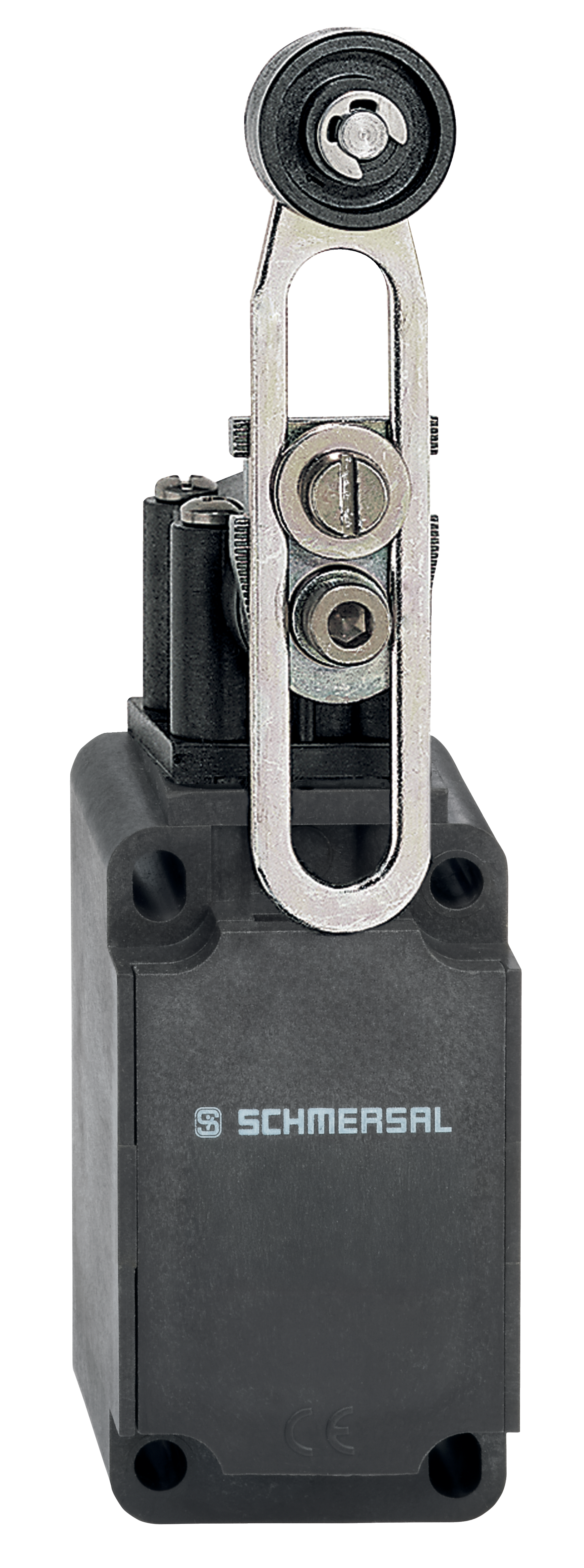

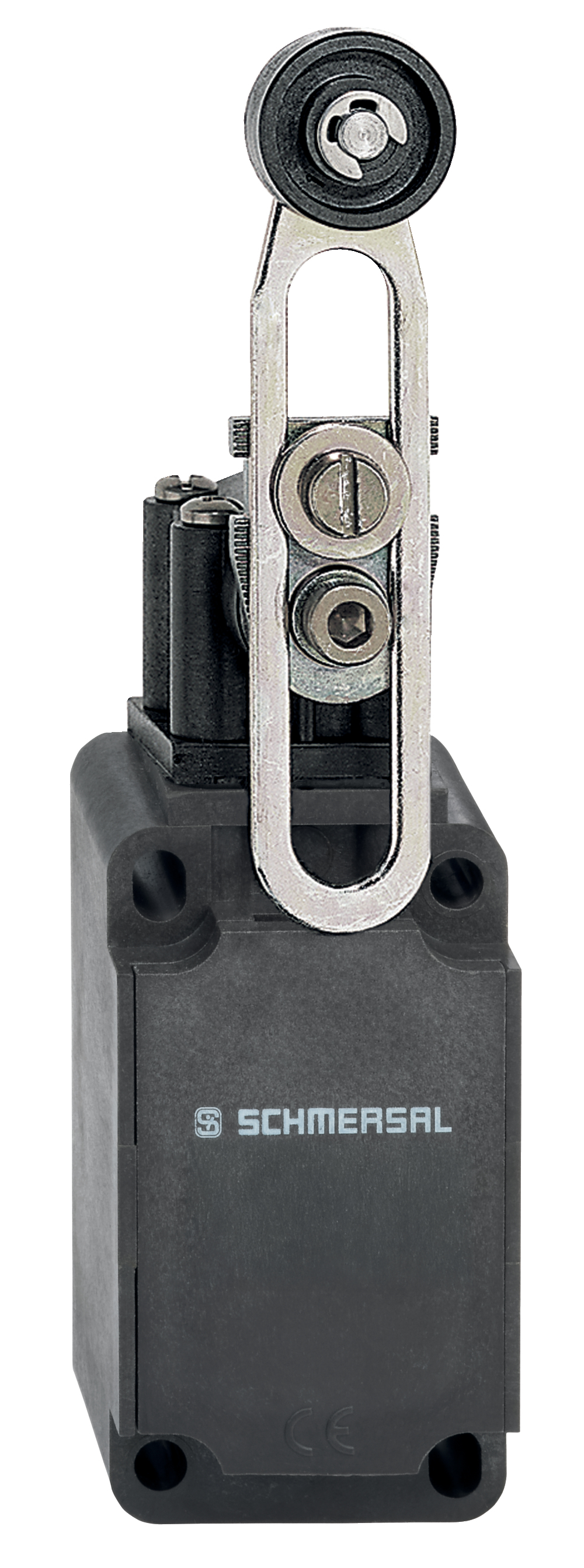

Ürün resmi (katalog özel fotoğraf)
ID: k336hf02
| 999,1 kB | .jpg | 352.778 x 947.561 mm - 1000 x 2686 px - 72 dpi
| 145,8 kB | .png | 74.083 x 198.967 mm - 210 x 564 px - 72 dpi
| 24,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 11,3 MB | .png | 169.333 x 454.829 mm - 2000 x 5372 px - 300 dpi
| 25,2 kB | .jpg | 45.861000000000004 x 123.47200000000001 mm - 130 x 350 px - 72 dpi
Boyutsal resim temel bileşeni

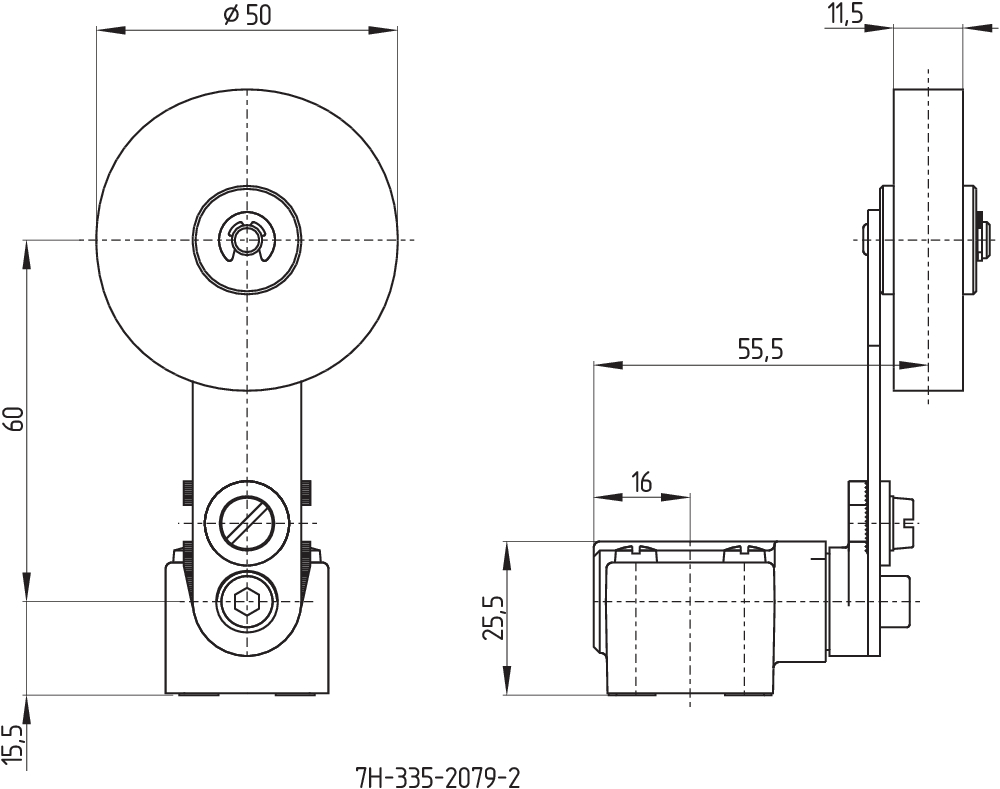

Boyutsal resim aktüatörü

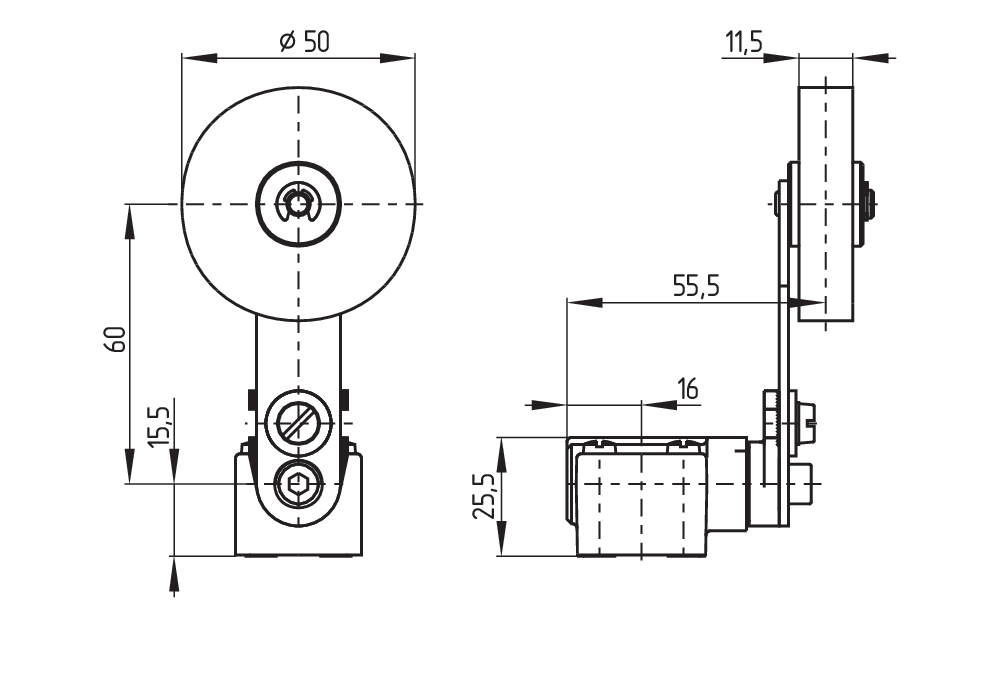

Boyutsal resim aktüatörü

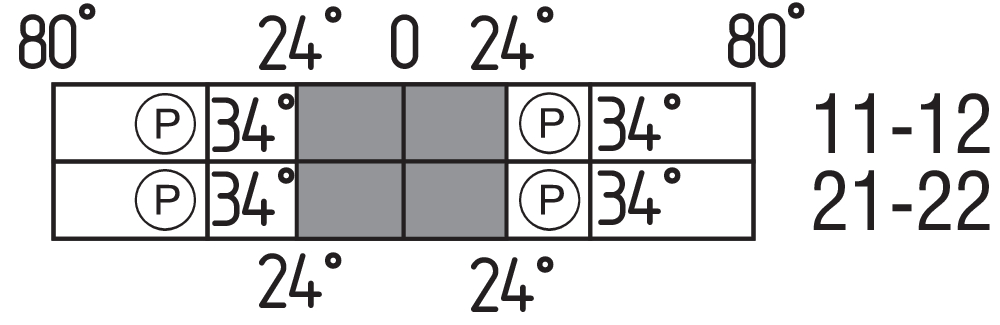

Switch hareket şeması
Kontak kapalı
Kontak açık
Ayar aralığı
Sürgüleme noktası
Pozitif aralık yolu/açısı
Monitoring the interlock to EN ISO 14119
Positive break NC contact
Actuated
Not actuated
Normally-open contact
Normally-closed contact
| EU Declaration of Conformity |  |
| Original | SCHMERSAL Industrial Switchgear (Shanghai) Co., Ltd. Cao Ying Road 3336 201712 Shanghai / Qingpu P.R. CHINA Internet: www.schmersal.com.cn |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | Z/T 235, Z/T 236, Z/T 255, Z/T 256, Z/T 335, Z/T 336, Z/T 355, Z 332 |
| Type: | See ordering code |
| Description of the component: | Position switch |
| Relevant Directives: | Low Voltage Directive | 2014/35/EU |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Shanghai, May 5, 2021 |
 |
| Authorised signature Michele Seassaro Managing Director |
| UK Declaration of Conformity | |
| Company: | SCHMERSAL Industrial Switchgear (Shanghai) Co., Ltd. Cao Ying Road 3336 201712 Shanghai / Qingpu P.R. CHINA www.schmersal.com.cn |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | Z/T 235, Z/T 236, Z/T 255, Z/T 256, Z/T 335, Z/T 336, Z/T 355, Z 332 |
| Type: | See ordering code |
| Description of the component: | Position switch |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Shanghai, November 23, 2021 |
 |
| Authorised signature Michele Seassaro Managing Director |
