- ince tasarım
- 1 Kablo girişi M 20 x 1.5
- sadece pozisyonlama görevleri için
- EN 50041 e uygun tasarım
- Termoplastik muhafaza
- 10° basamaklarda ayarlanabilir kol açısı
- Çift izolasyonlu
- Yağ ve petrol ispirtosuna karşı direnci iyi
- Geniş kapsamlı alternatif aktüatör ler
- aktüatör uçları 4 x 90° açı ile tekrar konumlandırılabilir
Sipariş ayrıntıları
| Bilgi (teslim edilebilirlik) |
Elde mevcut değil! |
| Ürün tip tanımı |
T4V10H 336-20ZH |
| Ürün numarası (sipariş numarası) |
101060464 |
| EAN (European Article Number) |
4030661481654 |
| eCl@ass Numara, Sürümü 12.0 |
27-27-06-01 |
| eCl@ass Numara, Sürümü 11.0 |
27-27-06-01 |
| eCl@ass Numara, Sürümü 9.0 |
27-27-06-01 |
| ETIM numarası, sürüm 7.0 |
EC000030 |
| ETIM numarası, sürüm 6.0 |
EC000030 |
Onaylar
| Verileri |
cULus CCC |
Genel veriler
| Gövdenin konstrüksiyon şekli |
Norm yapı tasarımı |
| Aktüatör tipi e göre EN 50041 |
D |
| Gövdelerin malzemesi |
Plastik, cam elyaf takviyeli |
| Mil malzemesi |
Plastik |
| Brüt ağırlık |
165 g |
Genel veriler - Özellikler
| Yardımcı kontaktların sayısı |
2 |
Güvenlik sınıflandırması
| Standartlar |
BG-GS-ET-15 EN ISO 13849-1 EN IEC 60947-5-1 |
| Görev süresi |
20 Yıl(lar) |
Mekanik veriler
| Devreye alma elemanı |
Mil kolu |
| Mekanik ömür, minimum |
30.000.000 operasyon sayısı |
| Kumanda hızı, maximum |
2,5 m/s |
| Not (Kumanda hızı) |
Anahtar eksenine 30° aktüatör açısı ile aktüatör hız |
| Not (değiştirme süresi) |
Değiştirme süresi hareket hızına uygun olarak |
| Aktüatör tork, minimum |
0,3 Nm |
Mekanik veriler - Boyutlar
| kesme |
Vida bağlantısı M20 x 1.5 |
| Kablo kesiti, minimum |
0,75 mm² |
| Kablo kesiti, maximum |
2,5 mm² |
| not |
Kablo kısmı hakkındaki bütün göstergeler iletken yüksüklerini dahil ediyor. |
Mekanik veriler - Boyutlar
| Uzunluk x genişlik x yükseklik |
Sensörün yüksekliği: 111.5 mm (yok mil) |
| Sensörün boyu |
52 mm |
| Sensörün genişliği |
40,5 mm |
Ortam koşulları
| Ortam sıcaklığı |
-30 ... +80 °C |
Ortam koşulları
| Nominal izolasyon gerilimi Ui |
500 V |
| Nominal darbeye dayanma gerilimi Uimp |
6 kV |
Elektriksel veriler
| Termal test akımı |
10 A |
| Talep edilen nominal kısa devre akımı |
1.000 A |
| Kullanım kategorisi AC-15 |
230 VAC |
| Kullanım kategorisi AC-15 |
4 A |
| Kullanım kategorisi DC-13 |
24 VDC |
| Kullanım kategorisi DC-13 |
4 A |
| Anahtarlama elemanı |
2 Normalde açık kontakt (NO) |
| Anahtarlama prensibi |
Sıralı kontaktlarla yavaş hareket |
| Geri gelme süresi, maximum |
2 ms |
| Maksimum anahtarlama frekansı |
5.000 /h |
| Malzeme, kontaklar, elektrikli |
AgCdO, kendi kendini temizler, pozitif hareket |
Note
| Not (genel) |
Switch with 2 NO contacts are not for security tasks |
Dil filtresi
Veri sayfası
Çalışma talimatları (ek sayfa/hızlı kılavuz)
UL Sertifikası
CCC sertifikasyonu
SISTEMA-VDMA kütüphanesi
Adobe Reader’ın son sürümünü indirin

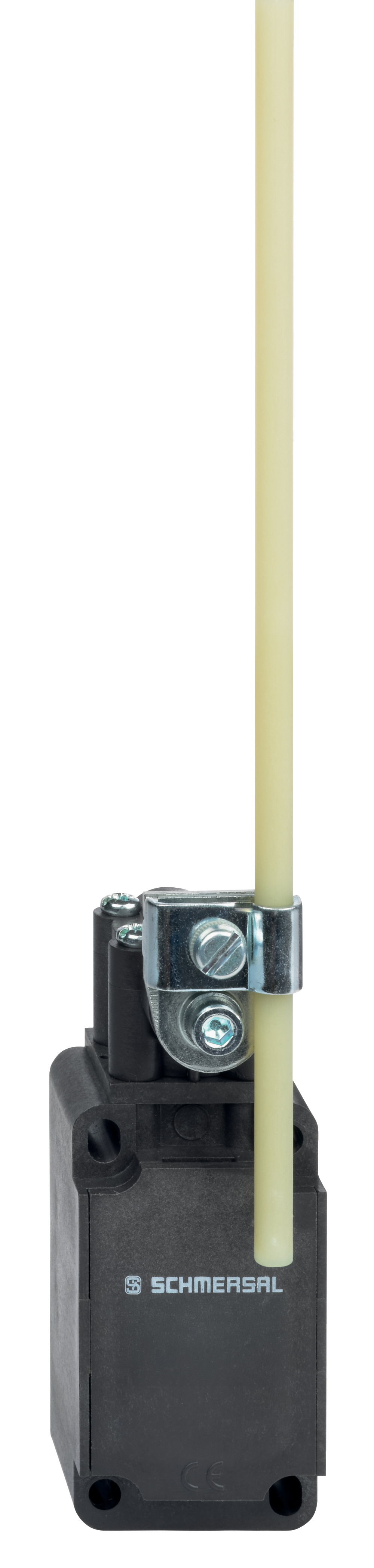

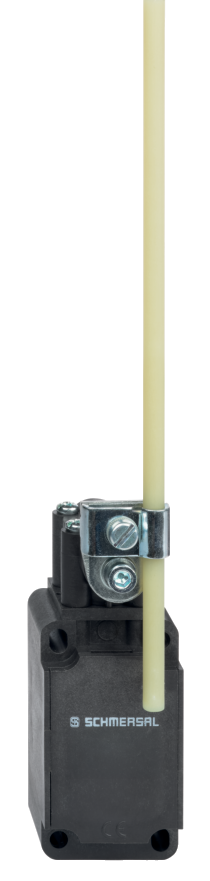

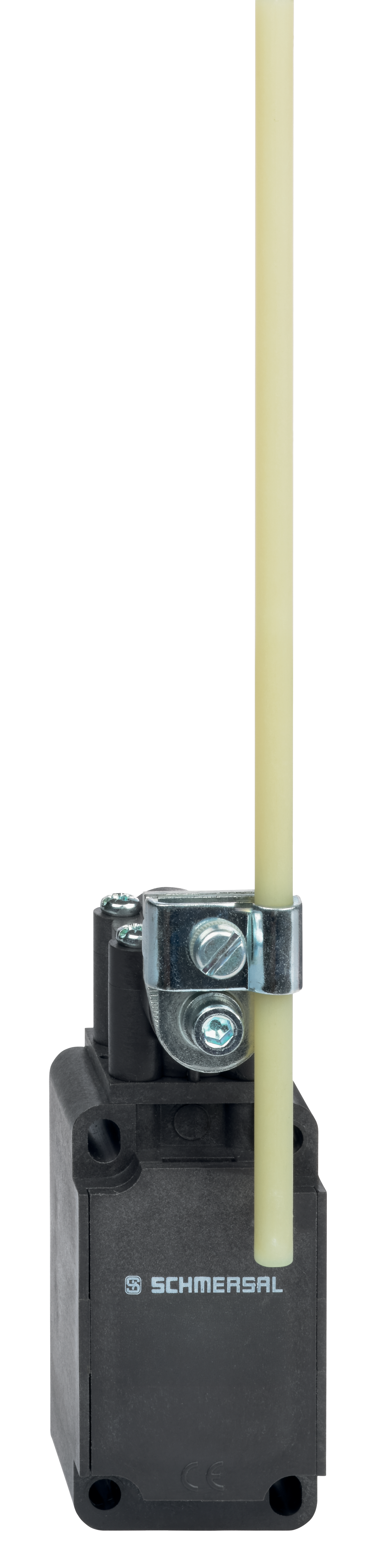

Ürün resmi (katalog özel fotoğraf)
ID: k336hf03
| 823,8 kB | .jpg | 352.778 x 1480.6080000000002 mm - 1000 x 4197 px - 72 dpi
| 125,2 kB | .png | 74.083 x 310.797 mm - 210 x 881 px - 72 dpi
| 10,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 10,1 MB | .png | 169.333 x 710.777 mm - 2000 x 8395 px - 300 dpi
| 10,7 kB | .jpg | 29.281000000000002 x 123.47200000000001 mm - 83 x 350 px - 72 dpi

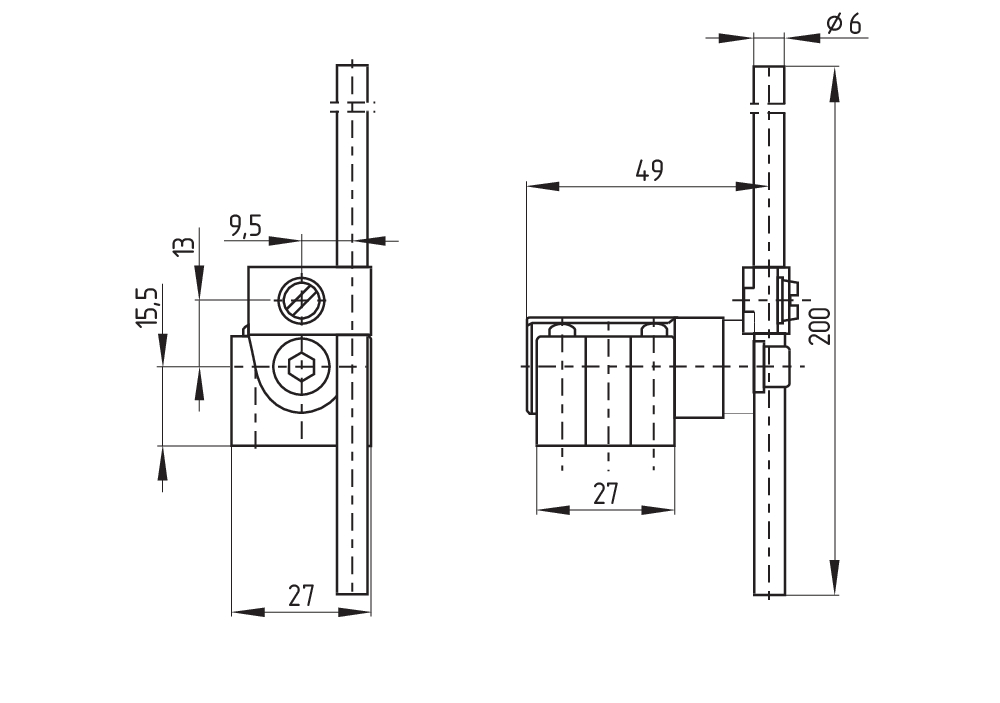

Boyutsal resim temel bileşeni
Boyutsal resim aktüatörü

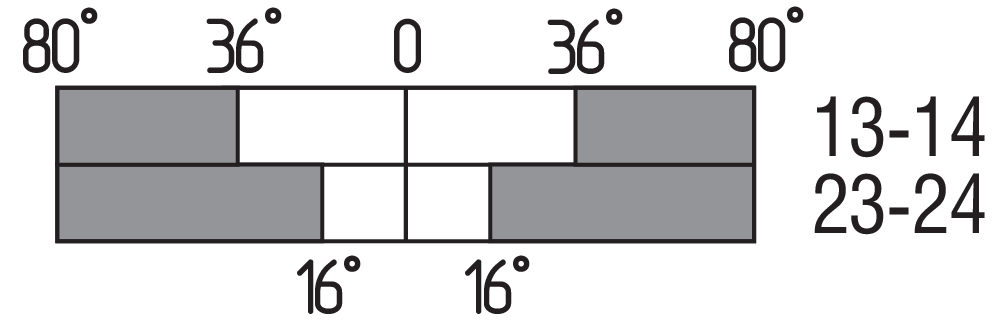

Switch hareket şeması
Kontak kapalı
Kontak açık
Ayar aralığı
Sürgüleme noktası
Pozitif aralık yolu/açısı
Monitoring the interlock to EN ISO 14119
Positive break NC contact
Actuated
Not actuated

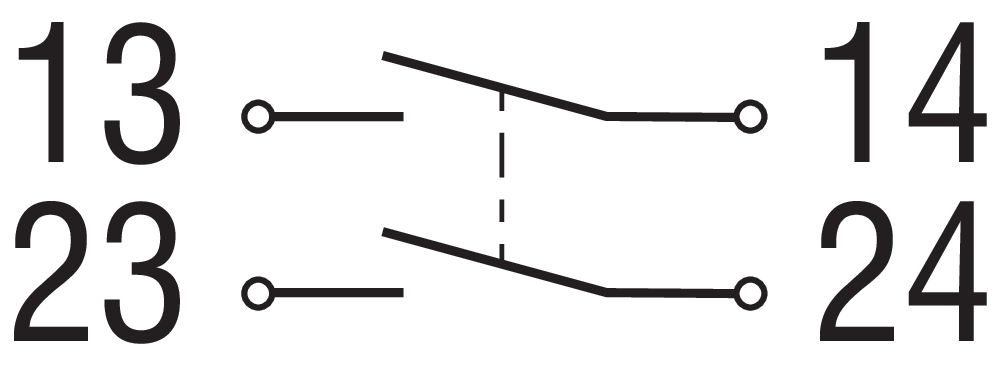

Normally-open contact
Normally-closed contact
