IFL 0,8-4-10P

Numer katalogowy: 101102256
Archiwum
IFL 0,8-4-10P

Downloads

ePLAN Dane
CADENAS Dane CAD
SISTEMA Dane
  • UWAGA: Niedostępne!
  • Obudowa metalowa
  • DC 3-żyłowy
  • Konstrukcja Ø 4 mm

Klucz zamówieniowy

Uwaga (możliwość dostawy)

Niedostępne!
Oznaczenie typu produktu

IFL 0,8-4-10P
Numer artykułu (Numer katalogowy)

101102256
eCl@ss number, version 12.0

27-27-40-01
eCl@ss number, version 11.0

27-27-01-01
Numer eCl@ss, wersja 9.0

27-27-01-01
ETIM number, version 7.0

EC002714
ETIM number, version 6.0

EC002714

Właściwości ogólne

Normy

DIN VDE 0660-208
Obudowa

Walec, gładki
Warunki montażu (mechaniczne)

wpuszczane
Materiał obudowy

Stal nierdzewna
Materiał mocowania przyłączy

Tworzywo
Ciężar brutto

35 g

Dane ogólne - właściwości

Zintegrowany wskaźnik, status

Tak
Liczba żył przewodu

3

Mechanical data - Switching distances

Odległość wyłączania

0,8 mm
Note (switching distance)

All switching distances in accordance EN IEC 60947-5-2

Mechanical data - Connection technique

Długość przewodu

2 m
Konektor

Kabel
Number of cable wires

3
Przekrój żyły

0,14 mm2
Materiał płaszcza kabla

PVC

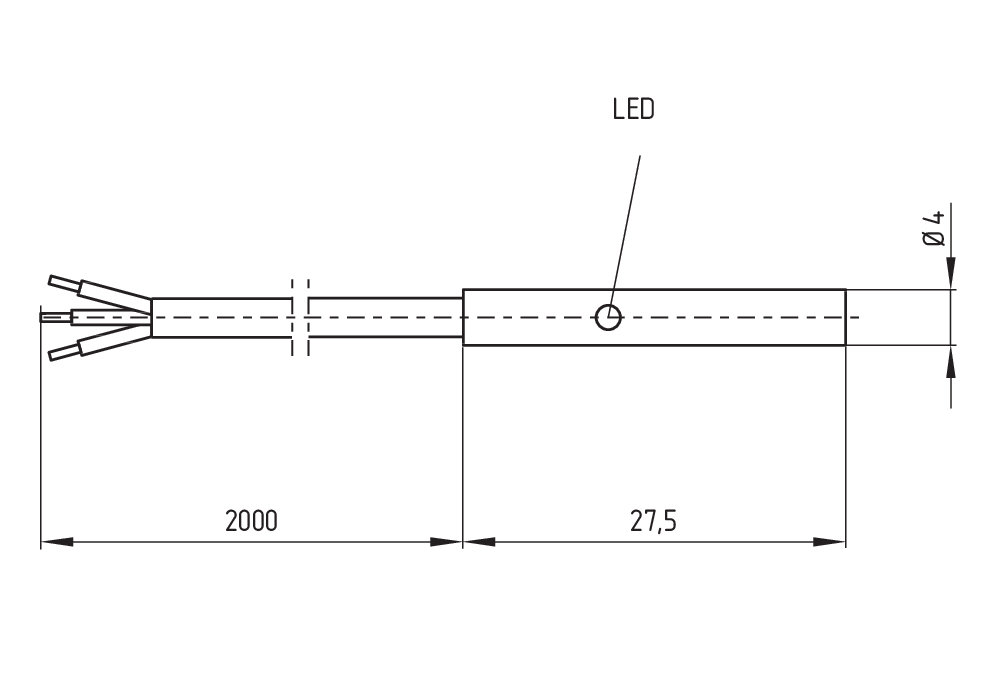

Dane mechaniczne - Wymiary

Średnica czujnika

4 mm
Długość czujnika

27,5 mm
Szerokość czujnika

4 mm
Wysokość czujnika

4 mm

Warunki otoczenia

Stopień ochrony

IP67
Ambient temperature

-25 ... +70 °C
Wytrzymałość zmęczeniowa wg EN 60068-2-6

10 … 55 Hz, amplituda 1 mm
odporność na uderzenie

30 g / 11 ms
Ocena zabezpieczenia

0

Dane elektryczne

Operating voltage

7 ... 35 VDC

Type of voltage range

DC
No-load supply current I0, typical

2,5 mA
Rated operating voltage

7 ... 35 VDC
Prąd znamionowy

100 mA
Element przełączający

Zestyk normalnie otwarty (NO)
Zintegrowany obwód ochronny

ochrona przed zwarciem (impulsowym)
Częstotliwość wyłączania, ok.

1.000 Hz

Dane elektryczne - wyjście cyfrowe

Spadek napięcia Ud, maksimum

2 V
Prąd dla spadku napięcia Ud

0,1 A
Wykonanie

typ p

Wskaźnik stanu

Uwaga (zintegrowany wskaźnik, status)

żółta dioda LED

Zakres dostawy

Uwaga (zakres dostawy, liczba i rodzaj)

Zacisk H 4 wchodzi w zakres dostawy
UK Conformity Declaration
Pdf
UK Declaration of Conformity LOG_COM_lo1de01s
Company:K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.
Name of the component:IFL
Design: Ø 4, Ø 6,5, Ø 20, Ø 40,
M8, M12, M18, M30, 2.., 3.., 6.., R..
Type:See ordering code
Description of the component:Inductive proximity switch
Relevant legislation:Electrical Equipment (Safety) Regulations2016
 Electromagnetic Compatibility Regulations2016
 The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations2012
Designated standards:EN IEC 60947-5-2:2020
UK-Importer / Person authorised for the compilation of the technical documentation:Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL
Place and date of issue:Wuppertal, January 16, 2023
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director

Schmersal-Polska Sp.j., ul. Baletowa 29, 02-867 Warszawa

Dane zostały starannie sprawdzone. Zdjęcia mogą odbiegać od rzeczywistości. Dalsze dane techniczne znajdują się w instrukcji obsługi. Możliwe są zmiany i błędy techniczne.
