DHS-U1-BKWH-L5-5.00-RGB

Numer katalogowy: 103053692

DHS-U1-BKWH-L5-5.00-RGB

Numer katalogowy: 103053692

Downloads

ePLAN Dane

CADENAS Dane CAD

SISTEMA Dane

Oznaczenie typu produktu:
DHS-U1-BKWH-(1)-(2)-(3)

(1)
	Bez podłączenia elektrycznego
LST5-0.25	Przewód przyłączeniowy z konektorem M12, 5-pol, 0,25 m
LST8-0.25	Przewód przyłączeniowy z konektorem M12, 8-pol, 0,25 m
L5-5.00	Przewód przyłączeniowy, 5-żyłowy, 5 m
L8-5.00	Przewód przyłączeniowy, 8-żyłowy, 5 m

(2)
	Klamka drzwiowa niepodświetlona
RGB	Klamka drzwiowa podświetlona

(3)
	Brak przycisku
LT	Przycisk podświetlany

Nie wszystkie urządzenia, które są możliwe do uzyskania przy pomocy tego klucza zamówieniowego, są dostępne i/lub możliwe do realizacji pod względem technicznym.

Przewód przyłączeniowy, 5-żyłowy, 5 m
Stopień ochrony IP65 / IP67 / IP69
Status urządzenia rozpoznawalny bezpośrednio na klamce drzwi
Z oświetleniem klamki drzwi
Ergonomicznie zaprojektowany uchwyt drzwi
Możliwość połączenia z blokadą elektromagnetyczną AZM40 lub czujnikiem bezpieczeństwa RSS260
Może być również używany bez wyłącznika bezpieczeństwa
Do bramek bezpieczeństwa z zawiasami po lewej lub prawej stronie

Klucz zamówieniowy

Oznaczenie typu produktu	DHS-U1-BKWH-L5-5.00-RGB
Numer artykułu (Numer katalogowy)	103053692
EAN (European Article Number)	4030661640495
eCl@ss number, version 12.0	27-33-01-90
eCl@ss number, version 11.0	27-33-01-90
Numer eCl@ss, wersja 9.0	27-33-01-90
ETIM number, version 7.0	EC000229
ETIM number, version 6.0	EC000229

Certyfikaty - Normy

Certyfikaty	cULus

Właściwości ogólne

Normy	EN IEC 60947-5-1
Materiał obudowy	Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym
Materiał korpusu uchwytu	translucent PMMA
Ciężar brutto	568 g
Materiał uchwytu	Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym

Dane ogólne - właściwości

Możliwość podświetlenia	Tak

Dane mechaniczne

Wykonanie śrub mocujących	2x M6
Moment dokręcania śruby	3,5 Nm
Konstrukcja śrub mocujących korpus uchwytu	2x Torx Plus T20x25
Moment dokręcania śrub mocujących korpus uchwytu	2,5 Nm

Mechanical data - Connection technique

Długość przewodu	5 m
Konektor	Przewód przyłączeniowy, 5-pol.
Przekrój żyły	0,2 mm²
Średnica przewodu	5,5 mm
Kąt gięcia (stały)	5 x Ø-kabel
Kąt gięcia (ruchomy)	10 x Ø-kabel
Przekrój żyły	24 AWG
Materiał płaszcza kabla	PUR

Dane mechaniczne - Wymiary

Długość	202 mm
Szerokość	40 mm
Wysokość	84 mm

Warunki otoczenia

Stopień ochrony	IP66 IP67 IP69
Ambient temperature	-25 ... +45 °C
Storage and transport temperature	-40 ... +85 °C
Wilgotność względna, maksimum	93 %
Uwaga (wilgotność względna)	zapobiegający skraplaniu zapobiegający zamarzaniu
Wytrzymałość zmęczeniowa wg EN 60068-2-6	10 … 150 Hz, amplituda 0,35 mm (EN 60947-5-2)
odporność na uderzenie	30 g / 11 ms (EN 60947-5-2)
Ocena zabezpieczenia	III
Dopuszczalna wysokość ustawienia n.p.m., maksimum	3.000 m

Ambient conditions - Insulation values

Znamionowe napięcie izolacji	32 VDC
Znamionowe napięcie udarowe wytrzymywane	0,8 kV
Kategoria przepięcia	III
Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1	3

Dane elektryczne

Operating voltage	24 VDC -15 % / +10 %
Pobór prądu dla 24V	5 mA
Rated operating voltage	24 VDC
Prąd znamionowy	150 mA
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1	100 A
Kategoria użytkowania DC-12	24 VDC
Kategoria użytkowania DC-12	0,03 A
Kategoria użytkowania DC-13	24 VDC
Kategoria użytkowania DC-13	0,03 A
External wire and device fuse rating	2 A gG
Wejścia, Progi przełączania	−3 V … 5 V (Low) 11 V … 30 V (High)

Układ zestyków

STYK 1	24 VDC: brązowe
STYK 2	Input red RGB-LED: white (WH)
STYK 3	GND: Niebieskie
STYK 4	Input green RGB-LED: black (BK)
STYK 5	Input blue RGB-LED: red (RD) or grey (GY)

Zakres dostawy

Uwaga (zakres dostawy, liczba i rodzaj)	The insert for use with the safety sensor RSS260 or without integrated actuator must be ordered separately.

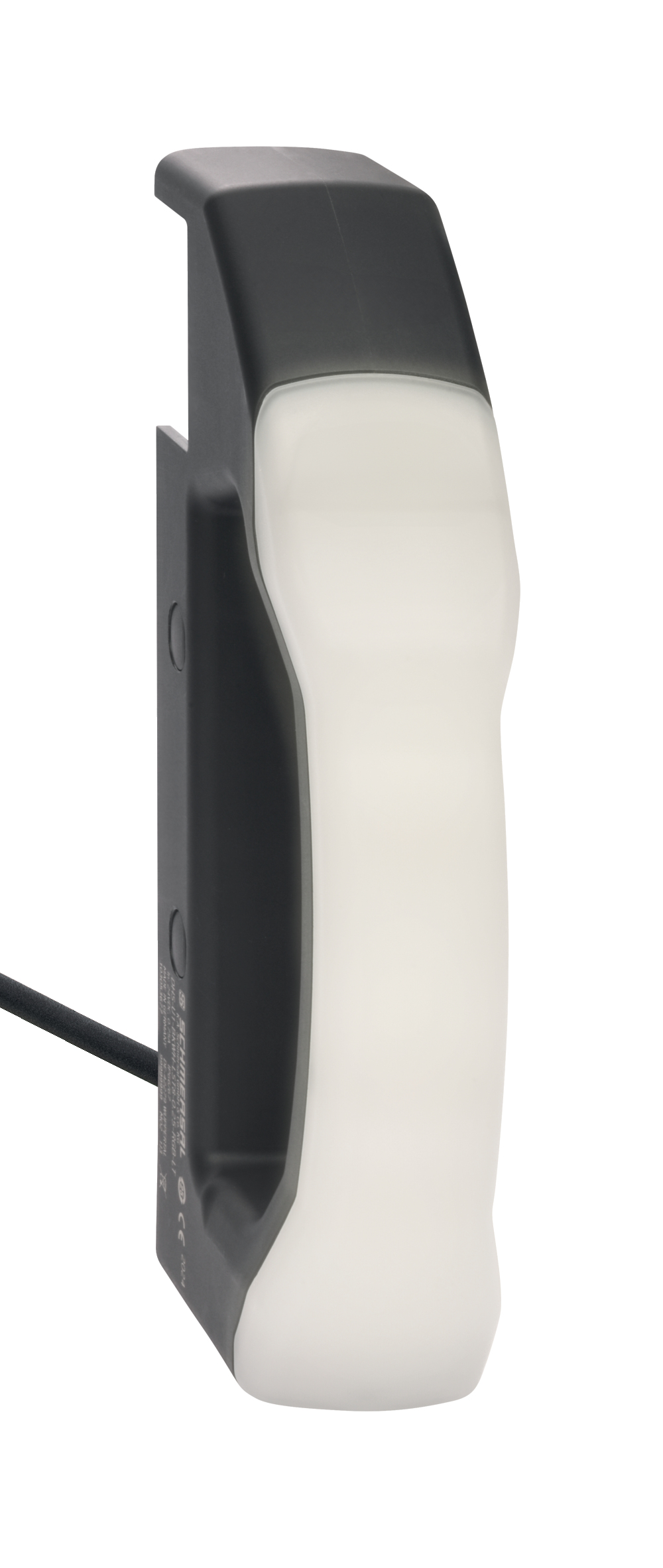

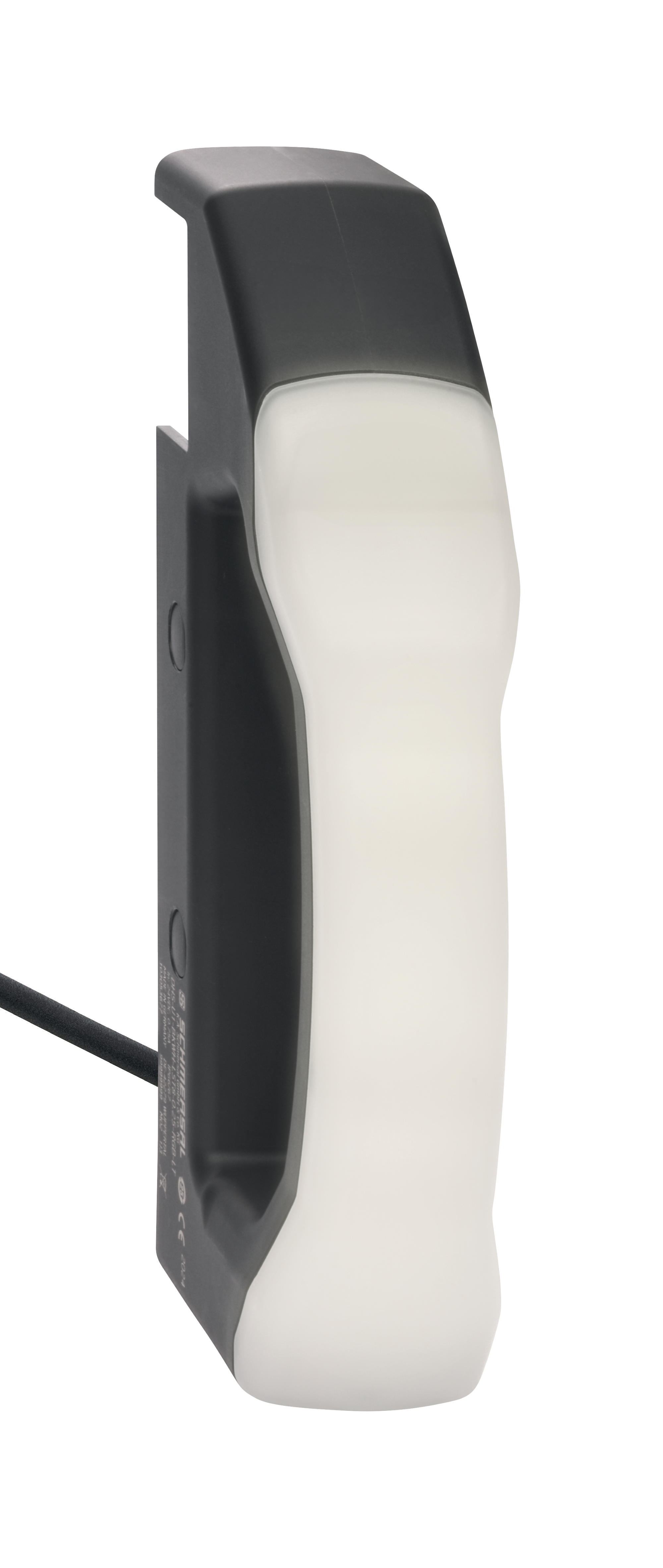

Zdjęcie produktu (pojedyncze zdjęcie katalogowe)

ID: kdhs-f39

| 383,3 kB | .jpg | 352.778 x 833.967 mm - 1000 x 2364 px - 72 dpi

| 62,6 kB | .png | 74.083 x 174.978 mm - 210 x 496 px - 72 dpi

| 13,1 kB | .jpg | 52.211000000000006 x 123.47200000000001 mm - 148 x 350 px - 72 dpi

| 15,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 5,4 MB | .png | 169.333 x 400.389 mm - 2000 x 4729 px - 300 dpi

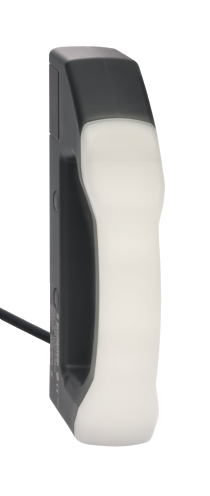

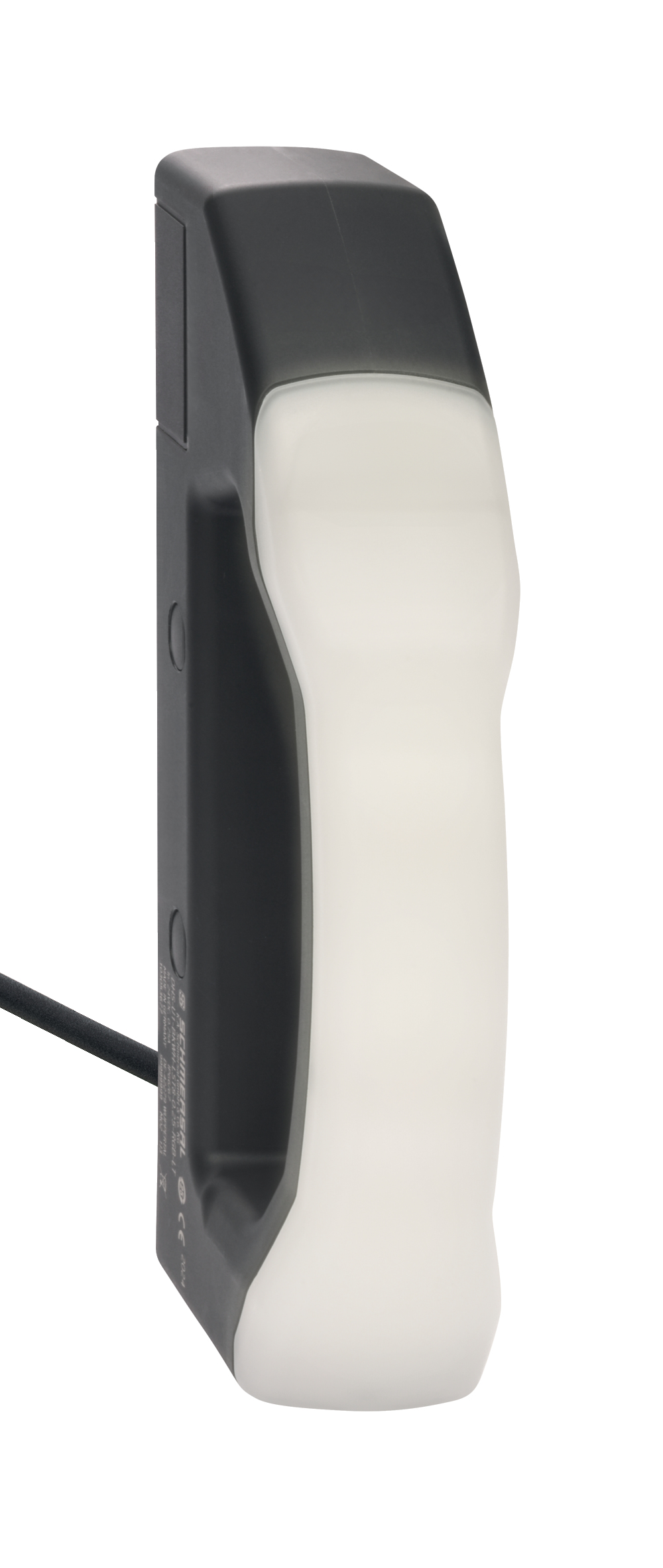

Zdjęcie szczegółu

ID: kdhs-f40

| 391,4 kB | .jpg | 352.778 x 833.967 mm - 1000 x 2364 px - 72 dpi

| 64,0 kB | .png | 74.083 x 174.978 mm - 210 x 496 px - 72 dpi

| 13,2 kB | .jpg | 52.211000000000006 x 123.47200000000001 mm - 148 x 350 px - 72 dpi

EU Conformity Declaration

Pdf

Deklaracja zgodności UE

Oryginał

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Niemcy
Internet: www.schmersal.com

Wyjaśnienie:

Niniejszym oświadczamy, że niżej wymienione elementy konstrukcyjne spełniają wymagania podanych niżej Europejskich Dyrektyw w zakresie koncepcji i konstrukcji.

Oznaczenie elementu konstrukcyjnego:

DHS-U1

Typ:

Patrz klucz zamówieniowy

Opis elementu konstrukcyjnego:

System klamek drzwiowych

Odnośne dyrektywy:	Dyrektywa o kompatybilności elektromagnetycznej	2014/30/EU
	Dyrektywa RoHS	2011/65/EU

Zastosowane normy:

EN 60947-5-1:2017 + AC:2020

Osoba upoważniona do sporządzenia dokumentacji technicznej:

Oliver Wacker
Möddinghofe 30
42279 Wuppertal

Miejscowość i data wystawienia:

Wuppertal, 21 maja 2024

Prawnie wiążący podpis
Philip Schmersal
Dyrektor

Schmersal-Polska Sp.j., ul. Baletowa 29, 02-867 Warszawa

Dane zostały starannie sprawdzone. Zdjęcia mogą odbiegać od rzeczywistości. Dalsze dane techniczne znajdują się w instrukcji obsługi. Możliwe są zmiany i błędy techniczne.
