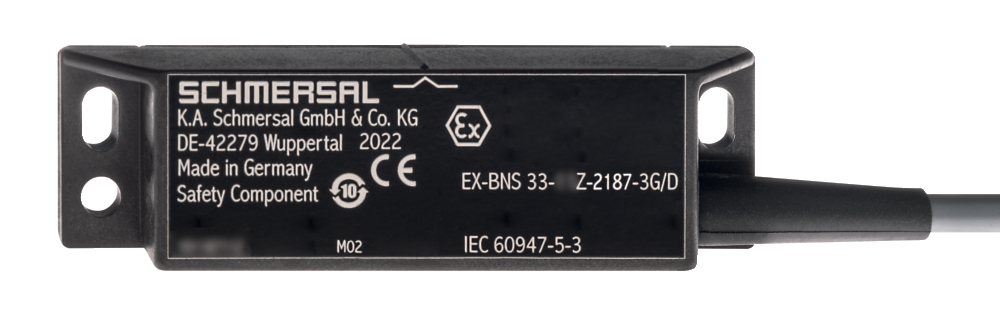

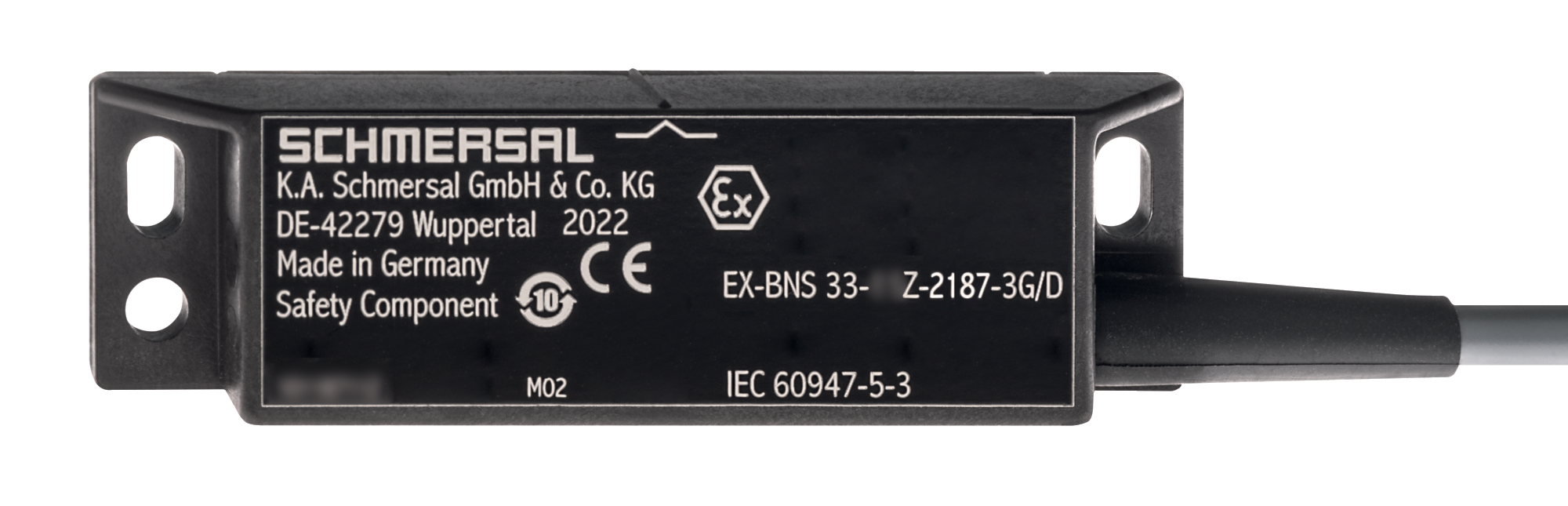

EX-BNS 33-12Z-2187-3G/D

Artikelnummer: 101188374
EX-BNS 33-12Z-2187-3G/D

Downloads

ePLAN Daten
CADENAS CAD-Daten
SISTEMA Daten
  • Kontakte einzeln herausgeführt
  • EX-Schutz für die ATEX Zonen 2 und 22
  • Kunststoffgehäuse
  • 88 mm x 25 mm x 13 mm
  • verdeckter Einbau möglich
  • unempfindlich gegen seitlichen Versatz
  • kein mechanischer Verschleiß

Bestelldaten

Produkt-Typbezeichnung

EX-BNS 33-12Z-2187-3G/D
Artikelnummer (Bestellnummer)

101188374
EAN (European Article Number)

4030661346038
eCl@ss Nummer, Version 12.0

27-27-44-01
eCl@ss Nummer, Version 11.0

27-27-24-02
eCl@ss Nummer, Version 9.0

27-27-24-02
ETIM Nummer, Version 7.0

EC002544
ETIM Nummer, Version 6.0

EC002544

Zulassungen - Vorschriften

Zertifikate

ATEX (Konformitätserklärung)

Explosionsschutz

Explosionsschutz: Vorschriften

EN IEC 60079-0

EN IEC 60079-15

EN 60079-31
Explosionsschutz-Zonen

2

22
Explosionsschutz-Kategorie

3G

3D
Explosionsschutz-Kennzeichnung

D II 3G Ex nC IIC T6 Gc X

D II 3D Ex tc IIIC T80°C Dc X
Herstellererklärung

ATEX Zone 2 und 22

Allgemeine Daten

Gehäusebauform

Quader
Einbaubedingungen (mechanisch)

nicht bündig
Werkstoff des Gehäuses

Kunststoff, glasfaserverstärkter Thermoplast
Bruttogewicht

69 g

Allgemeine Daten - Eigenschaften

Codierung

Ja
Kurzschlusserkennung

Ja
Querschlusserkennung

Ja
Voraussetzung Auswerteeinheit

Ja
Anzahl der Öffner

2
Anzahl der Schließer

1

Sicherheitsbetrachtung

Vorschriften

EN ISO 13849-1
Gebrauchsdauer

20 Jahre

Sicherheitsbetrachtung - Sicherheitsausgänge

B10D Öffner (NC)

25.000.000 Schaltspiele
B10D-Wert, Öffner/Schließer (NC/NO)

25.000.000 Schaltspiele

Mechanische Daten

Aktive Fläche

seitlich
Betätigungselement

Magnet
Schlagenergie, maximum

1 J
Bewegungsrichtung

Frontal zur aktiven Fläche

Mechanische Daten - Schaltabstände

Gesicherter Schaltabstand "EIN" Sao

5 mm
Gesicherter Schaltabstand "AUS" Sar

15 mm
Hinweis (Schaltabstand)

Alle Angaben der Schaltabstände gemäß EN IEC 60947-5-3
Hinweis (Wiederholgenauigkeit R)

Wiederholgenauigkeit R ≤ 0,1 x Sao

Mechanische Daten - Anschlusstechnik

Länge der Leitung

1 m
Anschlussart

Leitung
Anzahl der Leitungsadern

6
Aderquerschnitt

0,25 mm2
Aderquerschnitt

23 AWG
Werkstoff des Leitungsmantels

PVC

Mechanische Daten - Abmessungen

Länge des Sensors

13 mm
Breite des Sensors

88 mm
Höhe des Sensors

25 mm

Umgebungsbedingungen

Schutzart

IP67
Schwingfestigkeit

10 … 55 Hz, Amplitude 1 mm
Schockfestigkeit

30 g / 11 ms

Elektrische Daten

Schaltspannung, maximum

100 VAC
Schaltspannung, maximum

100 VDC
Schaltstrom, maximum

0,25 A
Schaltleistung, maximum

3 W
Schaltelement

1 Schließer (NO), 2 Öffner (NC)
Schaltprinzip

Reedkontakte, berührungslos wirkend
Schaltfrequenz, maximum

5 Hz

Lieferumfang

Lieferumfang

Der Betätiger ist nicht im Lieferumfang enthalten.

Zubehör

Empfehlung (Betätiger)

EX-BPS 33-3G/D

Hinweis

Hinweis (Allgemein)

Darstellung der Kontaktsymbole bei geschlossener Schutzeinrichtung.
103050109 EX-BNS 33-12Z-2187-3GD
  • Kontakte einzeln herausgeführt
  • EX-Schutz für die ATEX Zonen 2 und 22
  • Kunststoffgehäuse
  • 88 mm x 25 mm x 13 mm
  • verdeckter Einbau möglich
  • unempfindlich gegen seitlichen Versatz
  • kein mechanischer Verschleiß
EU-Konformitätserklärung
PDF
EU-Konformitätserklärung LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Erklärung:Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen.
Bezeichnung des Bauteils:EX-BNS 33-...-3GDEX-BPS 33-3GD
Typ:siehe Typenschlüssel
Kennzeichnung:D II 3G Ex nC IIC T6 Gc X
D II 3D Ex tc IIIC T80°C Dc X		Ex h IIC T6 Gc
Ex h IIIC T80°C Dc
Beschreibung des Bauteils:Codierter magnetisch wirkender Sicherheits-Sensor in Verbindung mit den Schmersal Auswerteinheiten SRB(-E) / PROTECT-SELECT / PSC1 oder einer vergleichbaren sicherheitsgerichteten Steuerung, die den Anforderungen der EN 60947-5-3 genügt.
Einschlägige Richtlinien:Maschinenrichtlinie2006/42/EG
 Explosionsschutzrichtlinie (ATEX)2014/34/EU
 RoHS-Richtlinie2011/65/EU
Angewandte Normen:EN 60947-5-3:2013
EN IEC 60079-0:2018 + AC:2020
EN IEC 60079-15:2019
EN 60079-31:2014
EN ISO 80079-36:2016
EN ISO 80079-37:2016
Benannte Stelle für die Zertifizierung des QS-Systems nach Anhang IV, 2014/34/EU:TÜV Rheinland Industrie Service GmbH
Am Grauen Stein, 51105 Köln
Kenn-Nr.: 0035
Bevollmächtigter für die Zusammenstellung der technischen Unterlagen:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Die Konformität zur Explosionsschutzrichtlinie 2014/34/EU (ATEX) wird durch den Hersteller ohne Einbezug einer Prüfstelle erklärt.
Ort und Datum der Ausstellung:Wuppertal, 1. Juni 2025
 GRA_SIG_ksig-y24
 Rechtsverbindliche Unterschrift
Philip Schmersal
Geschäftsführer

AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien

Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
