IFL 20-400-10ZTG
IFL 20-400-10ZTG
Downloads
- Kunststoffgehäuse
- AC 2-Leiter
- schutzisoliert
- Bauform Ø 40 mm
Bestelldaten
| Hinweis (Lieferfähigkeit) |
Nicht mehr lieferbar! |
| Produkt-Typbezeichnung |
IFL 20-400-10ZTG |
| Artikelnummer (Bestellnummer) |
101060001 |
| EAN (European Article Number) |
4030661038476 |
| eCl@ss Nummer, Version 12.0 |
27-27-40-01 |
| eCl@ss Nummer, Version 11.0 |
27-27-01-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-01-01 |
| ETIM Nummer, Version 7.0 |
EC002714 |
| ETIM Nummer, Version 6.0 |
EC002714 |
Zulassungen - Vorschriften
| Zertifikate |
CCC |
Allgemeine Daten
| Vorschriften |
DIN VDE 0660-208 EN IEC 60947-5-2 |
| Gehäusebauform |
Zylinder, glatt |
| Einbaubedingungen (mechanisch) |
nicht bündig |
| Werkstoff des Gehäuses |
Kunststoff |
| Werkstoff der aktiven Flächen |
Kunststoff |
| Werkstoff der Klemmschelle |
Kunststoff |
| Bruttogewicht |
210 g |
Allgemeine Daten - Eigenschaften
| Integrierte Anzeige, Status |
Ja |
| Leitungstülle |
Ja |
| Anzahl der Leitungsadern |
2 |
Mechanische Daten - Schaltabstände
| Nennnschaltabstand Sn |
20 mm |
| Hinweis (Schaltabstand) |
Alle Angaben der Schaltabstände gemäß EN IEC 60947-5-2 |
Mechanische Daten - Anschlusstechnik
| Länge der Leitung |
2 m |
| Anschlussart |
Kabel H03VV-F |
| Anzahl der Leitungsadern |
2 |
| Aderquerschnitt |
0,5 mm2 |
| Werkstoff des Leitungsmantels |
PVC |
Mechanische Daten - Abmessungen
| Durchmesser des Sensors |
40 mm |
| Länge des Sensors |
63 mm |
| Breite des Sensors |
40 mm |
| Höhe des Sensors |
40 mm |
Umgebungsbedingungen
| Schutzart |
IP67 |
| Umgebungstemperatur |
-25 ... +70 °C |
| Schwingfestigkeit |
10 … 55 Hz, Amplitude 1 mm |
| Schockfestigkeit |
30 g / 11 ms |
| Schutzklasse |
II |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
Elektrische Daten
| Bemessungsfrequenz des Versorgungsnetzes, minimum |
45 Hz |
| Bemessungsfrequenz des Versorgungsnetzes, maximum |
65 Hz |
| Betriebsspannung |
15 ... 250 VAC |
| Art des Spannungsbereichs |
AC |
| Betriebsstrom, minimum |
10 mA |
| Bemessungsbetriebsspannung |
15 ... 250 VAC |
| Bemessungsbetriebsstrom |
500 mA |
| Schaltelement |
Schließer (NO) |
| Schutzbeschaltung integriert |
Induktionsschutz |
| Schaltfrequenz, circa |
10 Hz |
Elektrische Daten - Digitale Ausgänge
| Spannungsfall Ud, maximum |
4,5 V |
| Strom bei Spannungsfall Ud |
0,5 A |
| Ausführung der Schaltelemente |
Zweidraht |
| Reststrom Ir, maximum |
1 mA |
Zustandsanzeige
| Hinweis (Integrierte Anzeige, Status) |
gelbe LED |
Lieferumfang
| Hinweis (Lieferumfang, Anzahl und Art) |
Lieferumfang mit Klemmschelle H 40 |
Sprachfilter
Datenblatt
Betriebsanleitung (Beiblatt/Kurzanleitung)
Konformitätserklärung (EU)
CCC-Zertifikat
Download der aktuellen Version von Adobe Reader

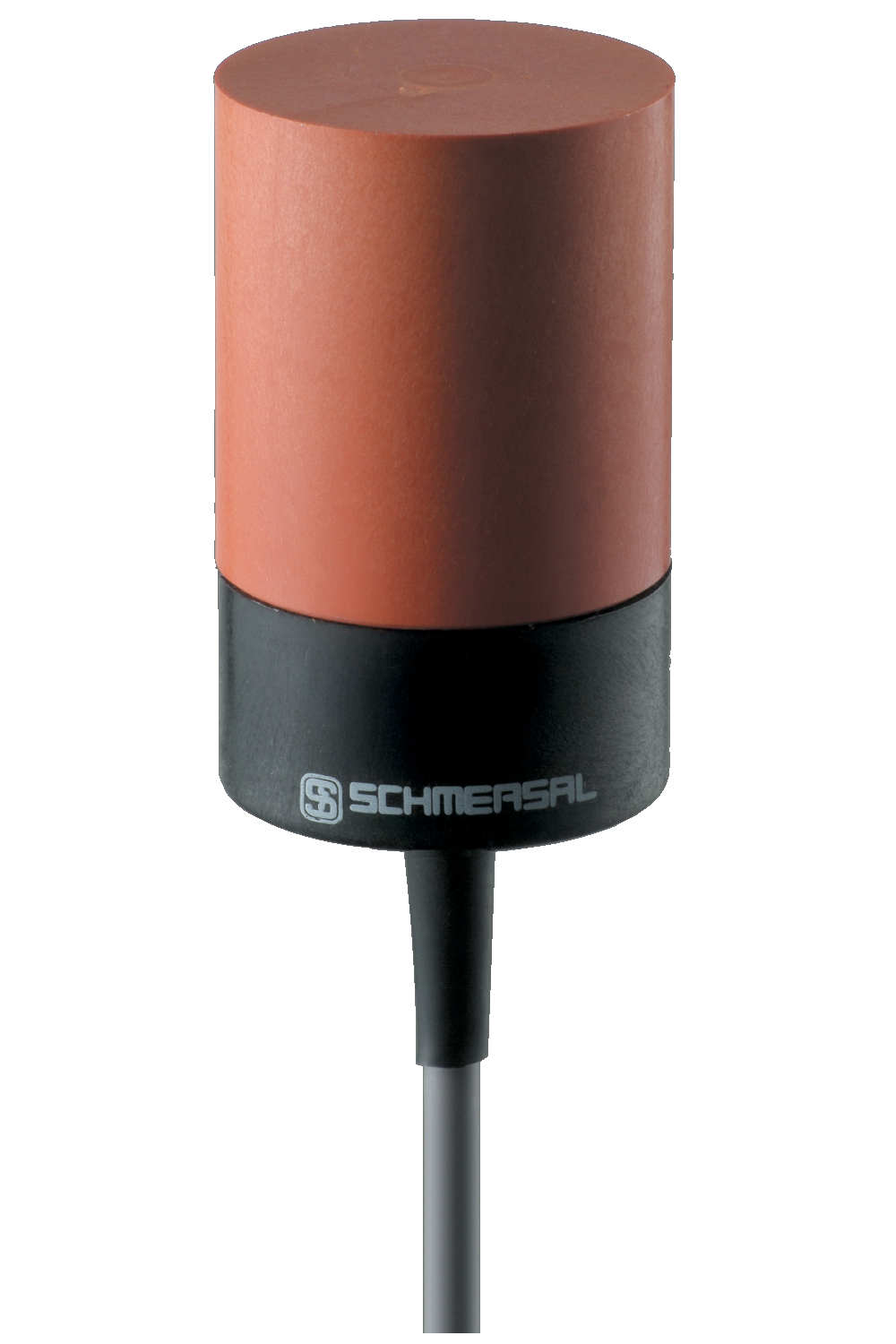

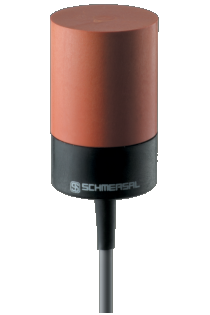

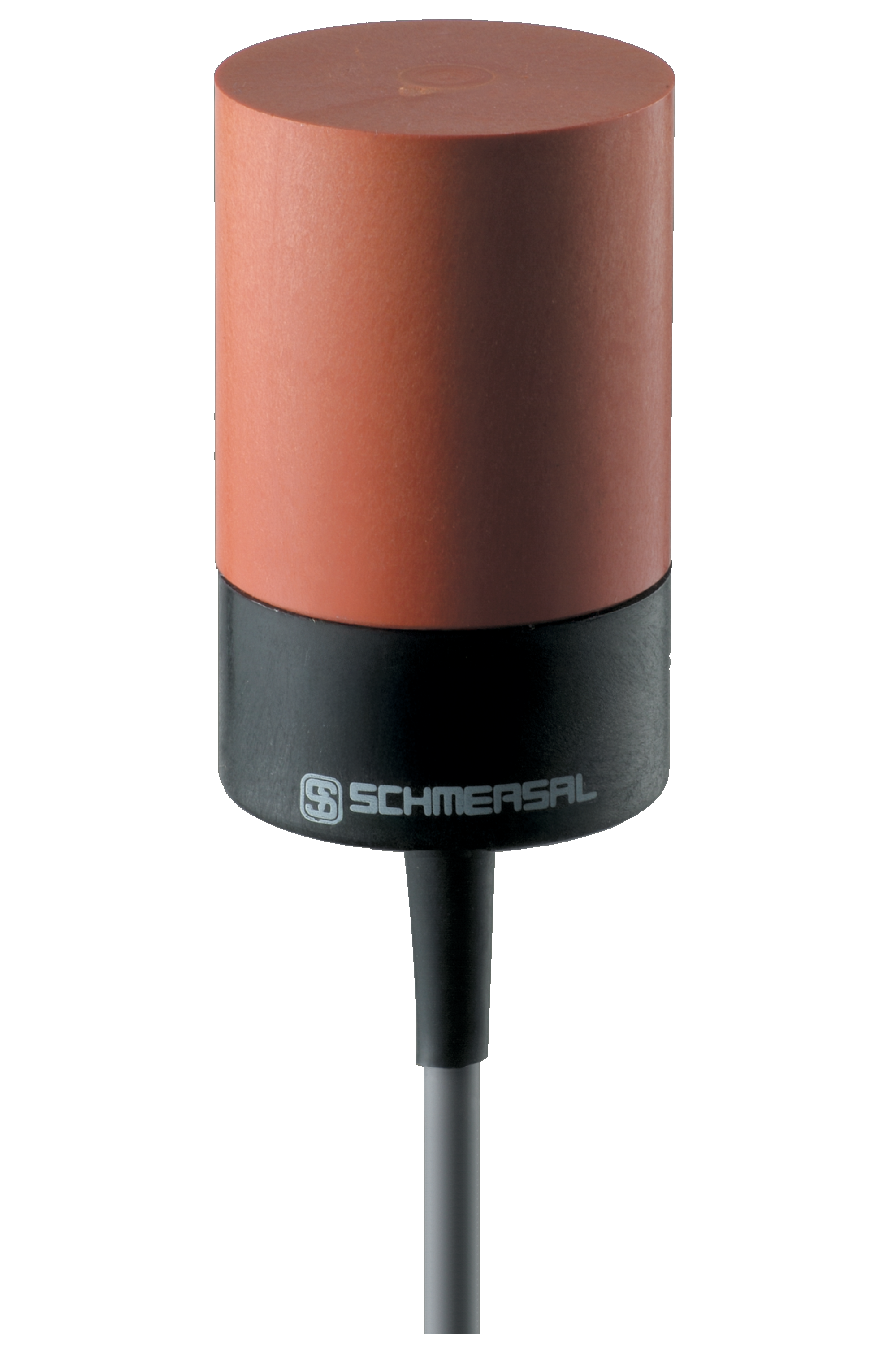

Produktbild (Katalogeinzelphoto )
