AZ/AZM201-B30-LTAG2P30
AZ/AZM201-B30-LTAG2P30
| Produkt-Typbezeichnung: AZ/AZM201-B30-(1)T(2)(3)(4)-(5) |
| (1) | |
| L | links angeschlagene Tür |
| R | rechts angeschlagene Tür |
| (2) | |
| A | für Anbau außen |
| I | für Anbau innen |
| (3) | |
| G1 | mit Türgriff |
| G2 | mit Drehknopf |
| (4) | |
| P1 | mit Fluchtentriegelung |
| P20 | mit Fluchtentriegelung Metall (Nur für Anbau außen möglich) |
| P25 | mit Fluchtentriegelung Muldengriff (Nur für Anbau außen möglich) |
| P30/P31 | mit Verriegelungsgestänge (Nur für Anbau außen möglich) |
| (5) | |
| ohne | ohne Sperrzange |
| SZ | mit Sperrzange (Nur für Anbau außen möglich) |
- für links angeschlagene Türen
- mit Drehknopf
- Betätiger für drehbare Schutzeinrichtung
- Einfache und intuitive Betätigung
- Keine Verletzungsgefahr an hervorstehendem Betätiger
- Erspart zusätzliche Türgriffe
- ragt nicht in den Türdurchgang hinein
Bestelldaten
| Produkt-Typbezeichnung |
AZ/AZM201-B30-LTAG2P30 |
| Artikelnummer (Bestellnummer) |
103033437 |
| EAN (European Article Number) |
4030661531731 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-06 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-06 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-06 |
| ETIM Nummer, Version 7.0 |
EC001487 |
| ETIM Nummer, Version 6.0 |
EC001487 |
Zulassungen - Vorschriften
| Hinweis |
Zertifizierung in Verbindung mit den Geräten AZ/AZM201 |
Allgemeine Daten
| Werkstoff des Gehäuses |
Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend |
| Werkstoff des Betätigers |
Zink-Druckguss |
| Werkstoff des Bedienteils |
Aluminium, kunststoffbeschichtet |
| Bruttogewicht |
3.819 g |
Mechanische Daten
| Griff |
Drehknopf |
| Mechanische Lebensdauer, minimum |
1.000.000 Schaltspiele |
| Türanschlag |
Links |
| Zuhaltekraft FZh gemäß EN ISO 14119 |
5.500 N |
| Zuhaltekraft Fmax, maximum |
7.150 N |
| Betätiger-Anbau |
Außen |
Mechanische Daten - Abmessungen
| Länge des Betätigers |
91 mm |
| Breite des Betätigers |
115 mm |
| Höhe des Betätigers |
115 mm |
| Länge des Verriegelungsgestänges |
44 mm |
| Breite der Verriegelungsgestänge |
75 mm |
| Höhe des Verriegelungsgestänges |
2.600 mm |
| Hinweis (Höhe des Verriegelungsgestänges) |
kundenseitiges Kürzen der Sperrstangen möglich |
Lieferumfang
| Lieferumfang |
Betätigereinheit AZ/AZM201-B30 inkl. Vierkantstange Stangenschloss mit Führungsblech 4x Senkkopfschrauben M5x10 4x U-Stücke 2x Sechskantmuttern M8 2x Sperrstangen, 1200 mm, verzinkt Gegenlager (bei P30) bzw. Fluchtentriegelung komplett (bei P31) |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
Download der aktuellen Version von Adobe Reader

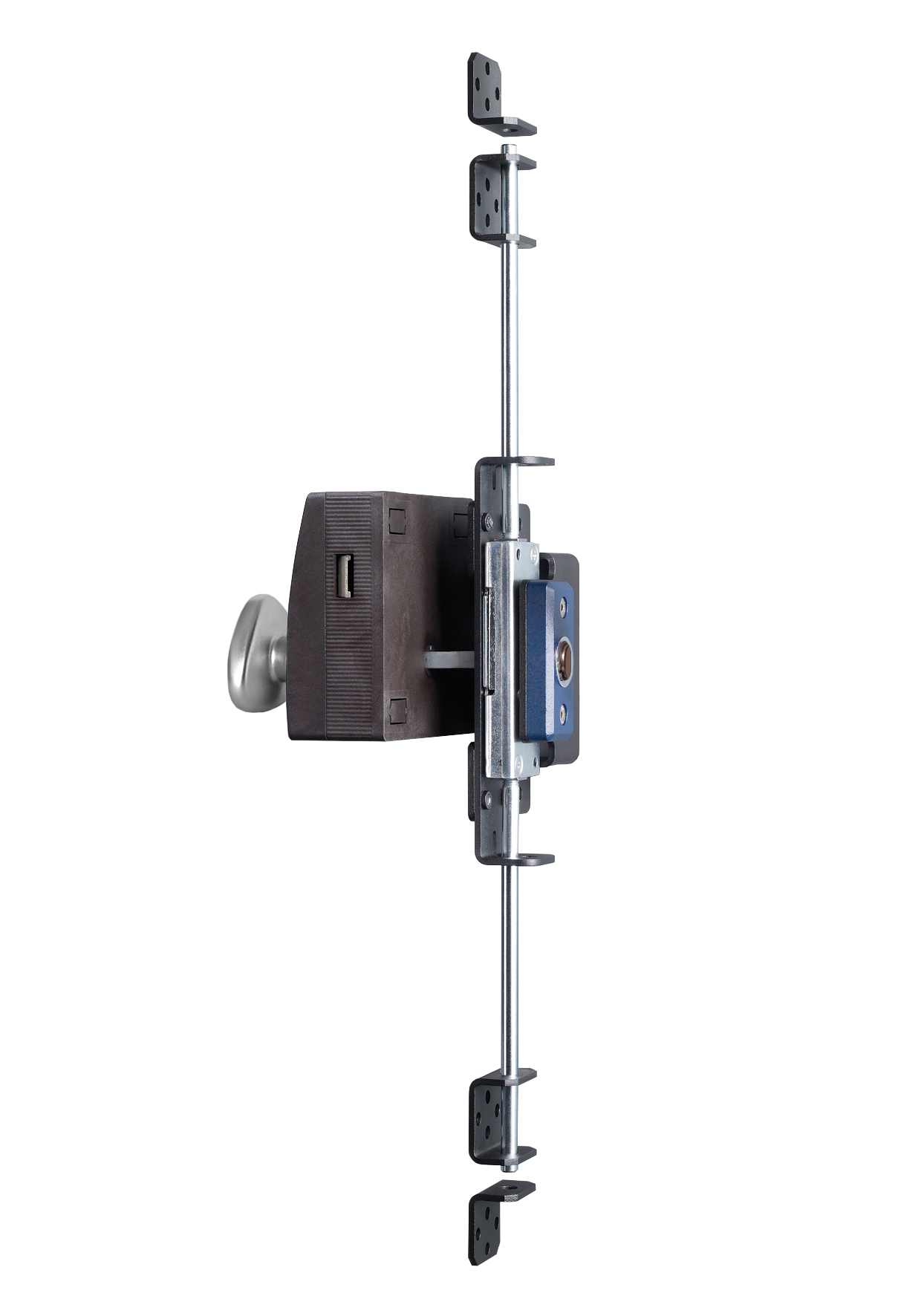

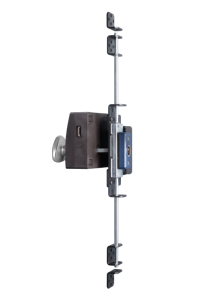

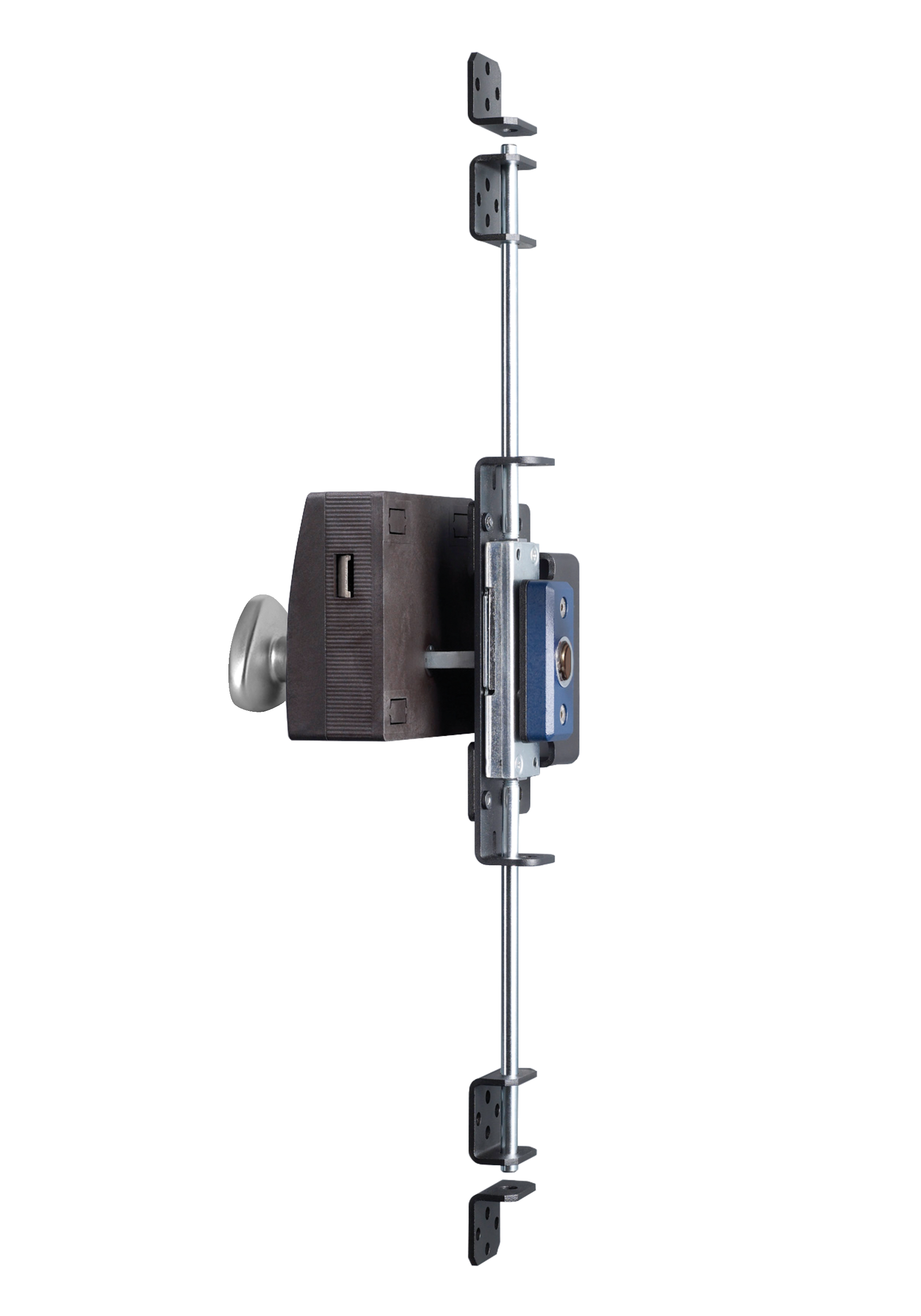

Produktbild (Katalogeinzelphoto )
ID: kazm2f111
| 187,5 kB | .jpg | 437.444 x 625.1220000000001 mm - 1240 x 1772 Pixel - 72 dpi
| 22,7 kB | .png | 74.083 x 105.833 mm - 210 x 300 Pixel - 72 dpi
| 14,6 kB | .jpg | 86.431 x 123.47200000000001 mm - 245 x 350 Pixel - 72 dpi
| 11,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 1,4 MB | .png | 169.333 x 241.977 mm - 2000 x 2858 Pixel - 300 dpi

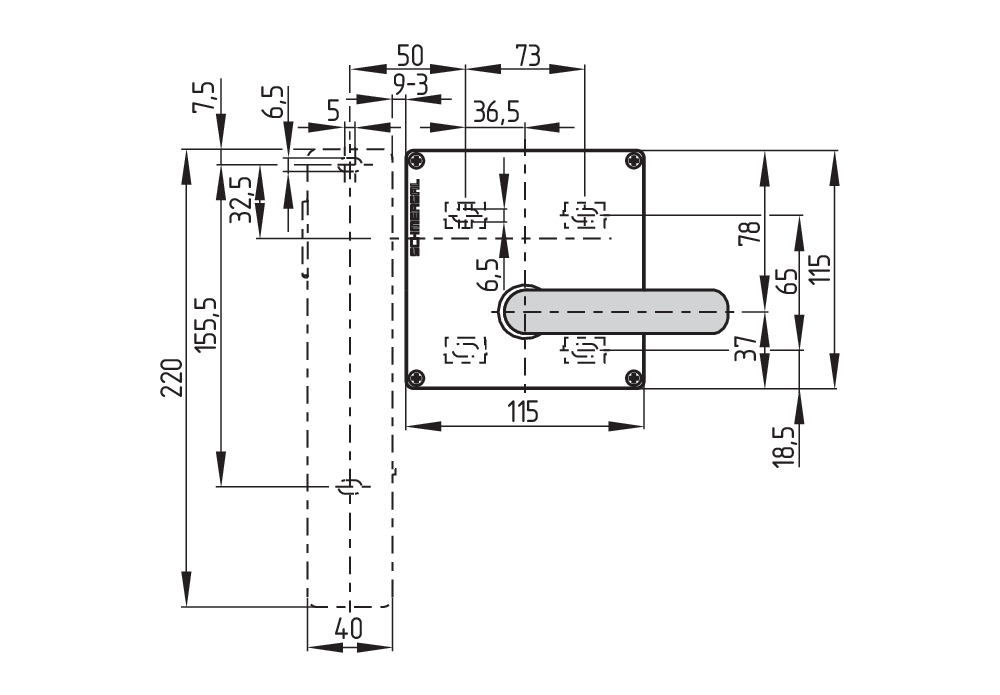

Maßzeichnung Grundgerät
AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
