BDF200-NH-11-LTWH-LTBU-LTGN
BDF200-NH-11-LTWH-LTBU-LTGN
- Funktionen NOT-HALT, Ein/Aus und Reset verfügbar
- schlankes, schlagfestes Kunststoffgehäuse
- an ergonomisch günstiger Position zu installieren
- an handelsüblichen Alu-Profilsystemen zu befestigen
- Kunststoffgehäuse
- schlankes, schlagfestes Gehäuse
- großes Programm an Leuchttastern, Wahlschaltern, LED-Leuchtmeldern, Schlüsselschaltern und NOT-HALT-Tastern
- Platzierung der Taster ist auf dem Bedienfeld wählbar
- Beschriftung der Felder mit einer separaten Kunststoffabdeckung
- Frei bestückbare Tastenkappen für optimale Anpassung an die Anlagen
Bestelldaten
| Produkt-Typbezeichnung |
BDF200-NH-11-LTWH-LTBU-LTGN |
| Artikelnummer (Bestellnummer) |
101212296 |
| EAN (European Article Number) |
4030661480442 |
| eCl@ss Nummer, Version 12.0 |
27-37-12-16 |
| eCl@ss Nummer, Version 11.0 |
27-37-12-16 |
| eCl@ss Nummer, Version 9.0 |
27-37-12-16 |
| ETIM Nummer, Version 7.0 |
EC000225 |
| ETIM Nummer, Version 6.0 |
EC000225 |
| Zusatzinformation (Bestelldaten) |
Hinweis: siehe Typenschlüssel |
Zulassungen - Vorschriften
| Zertifikate |
cULus |
Allgemeine Daten
| Vorschriften |
EN ISO 13850 EN IEC 60947-5-1 EN IEC 60947-5-5 EN IEC 60947-1 |
| Klimabeanspruchung |
IEC 60068-2-30 |
| Ausführung |
Aufbaugehäuse |
| Werkstoff des Gehäuses |
Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend |
| Belegte Positionen, Position 1 |
NOT-HALT Schlagtaster |
| Belegte Positionen, Position 2 |
Leuchtdrucktaster, weiß |
| Belegte Positionen, Position 3 |
Leuchtdrucktaster, blau |
| Belegte Positionen, Position 4 |
Leuchtdrucktaster, grün |
| Bruttogewicht |
280 g |
Allgemeine Daten - Eigenschaften
| NOT-HALT-Taster |
Ja |
| Sicherheitsfunktionen |
Ja |
| Abnehmbare Klemmen |
Ja |
| Anzahl der Leitungsadern |
16 |
Sicherheitsbetrachtung
| Vorschriften |
EN ISO 13849-1 |
| Gebrauchsdauer |
20 Jahre |
Sicherheitsbetrachtung - Sicherheitsausgänge
| B10D Öffner (NC) |
100.000 Schaltspiele |
Mechanische Daten
| Position der Kabeldurchführung |
unten |
| Mechanische Lebensdauer, NOT-HALT-Taster |
100.000 Schaltspiele |
| Mechanische Lebensdauer, Befehlsgeräte |
1.000.000 Schaltspiele |
| Betätigungshub |
3 mm |
| Betätigungskraft, maximum |
8 N |
| Hinweis (Betätigungskraft) |
pro Kontakt |
| Kontaktkraft, typisch |
1 N |
| Befestigung |
innenliegende Befestigungslöcher |
| Ausführung der Befestigungsschrauben |
2x M5 |
| Anzugsdrehmoment der Befestigungsschrauben für den Gehäusedeckel, minimum |
0,7 Nm |
| Anzugsdrehmoment der Befestigungsschrauben für den Gehäusedeckel, maximum |
0,8 Nm |
| Anzugsdrehmoment der Kabelverschraubung, maximum |
4 Nm |
| Hinweis |
Maximales Drehmoment Hutmutter Kabelverschraubung 3 Nm |
Mechanische Daten - Anschlusstechnik
| Leitungseinführung |
Kabelverschraubung M20 |
| Klemmbereich der Kabelverschraubung, minimum |
6 mm |
| Klemmbereich der Kabelverschraubung, maximum |
13 mm |
| Aderquerschnitt |
0,5 mm2 |
| Anschluss (mechanisch) |
abnehmbare Schraubklemmen |
Mechanische Daten - Abmessungen
| Breite |
40 mm |
| Höhe |
69 mm |
| Tiefe |
249 mm |
Umgebungsbedingungen
| Schutzart |
IP65 |
| Umgebungstemperatur |
-25 ... +65 °C |
| Schwingfestigkeit |
10 … 100 Hz, mit 20 g |
| Schockfestigkeit |
100 g / 6 ms |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
250 VAC |
| Bemessungsstoßspannungsfestigkeit Uimp |
2,5 kV |
| Überspannungskategorie |
III |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
3 |
Elektrische Daten
| Thermischer Dauerstrom |
2,5 A |
| LED Stromaufnahme (Bedienelemente) |
16 mA |
| Bemessungsbetriebsspannung |
24 VDC |
| Spannung, Gebrauchskategorie AC-15 |
24 VAC |
| Strom, Gebrauchskategorie AC-15 |
2 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
1 A |
| Externe Leitungs- und Geräteabsicherung |
2.5A T |
| Kleinspannungstauglichkeit |
≥ 5 V / ≥ 1 mA |
| Schaltprinzip |
Schleichschaltung cross-point-system |
| Maximale Schalthäufigkeit |
1.200 /h |
| Werkstoff der Kontakte, elektrisch |
Ag-Ni 10, vergoldet |
Zustandsanzeige
| Farbe der Meldeleuchte |
ohne (Blindstopfen, schwarz) |
Sonstige Daten
| Hinweis (Applikationsanwendungen) |
Geeignet für 40 mm Profile |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
Konformitätserklärung (EU)
UL-Zertifikat
Broschüre
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader

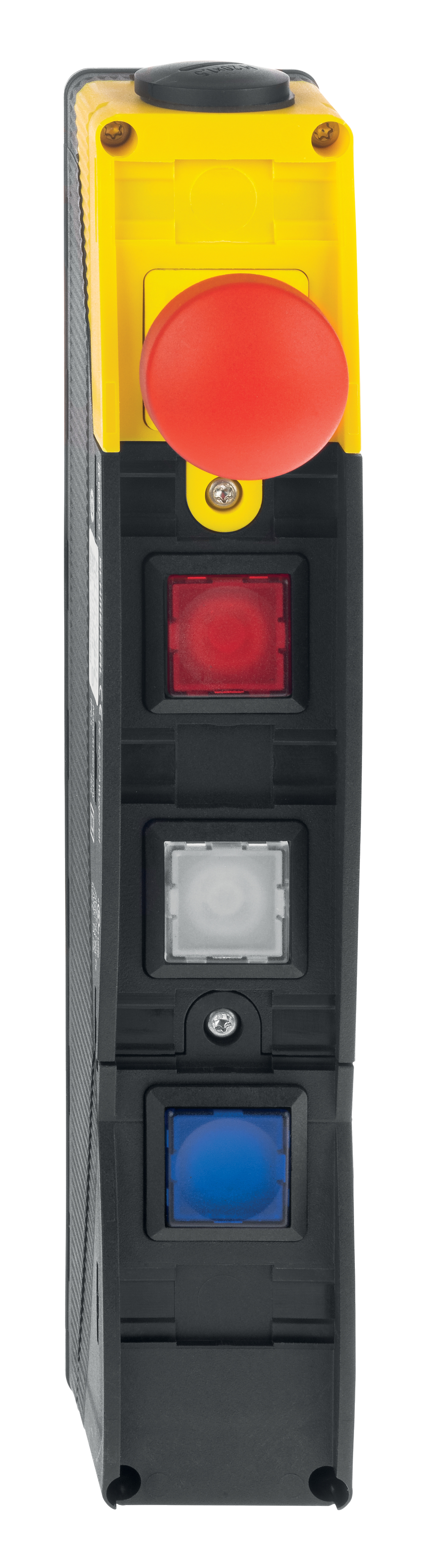

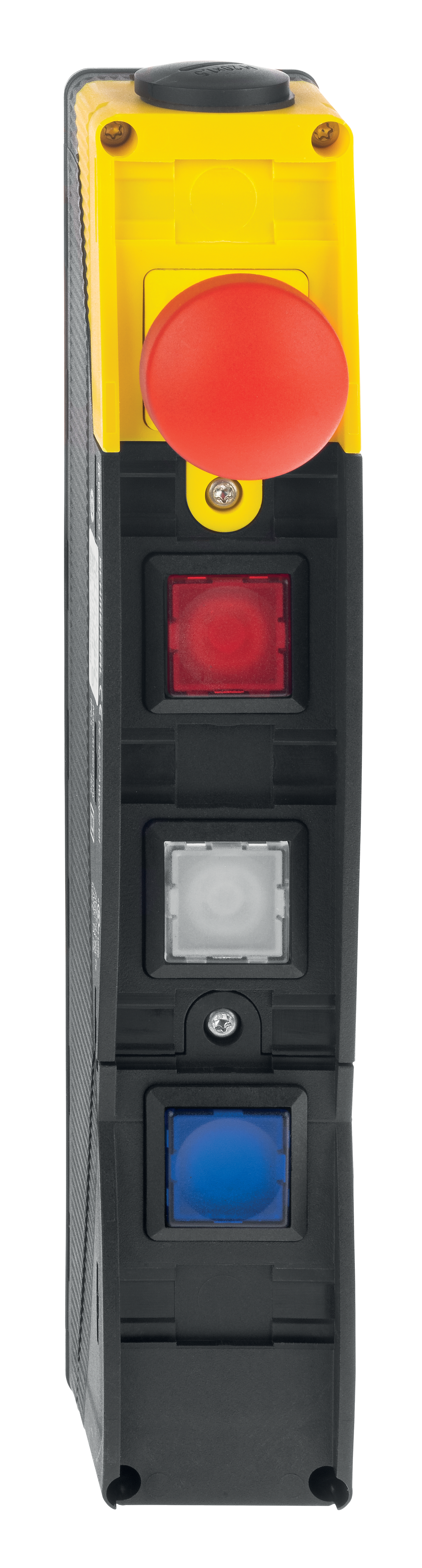

Produktbild (Katalogeinzelphoto )
ID: kbdf2f15
| 1,5 MB | .jpg | 352.778 x 1310.217 mm - 1000 x 3714 Pixel - 72 dpi
| 136,7 kB | .png | 74.083 x 274.814 mm - 210 x 779 Pixel - 72 dpi
| 22,1 kB | .jpg | 33.161 x 123.47200000000001 mm - 94 x 350 Pixel - 72 dpi
| 20,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 17,7 MB | .png | 169.333 x 628.904 mm - 2000 x 7428 Pixel - 300 dpi
Maßzeichnung Grundgerät
| EU-Konformitätserklärung |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Erklärung: | Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen. |
| Bezeichnung des Bauteils: | BDF200 |
| Typ: | siehe Typenschlüssel |
| Beschreibung des Bauteils: | Bedienfeld |
| Einschlägige Richtlinien: | Maschinenrichtlinie 1) | 2006/42/EG |
| RoHS-Richtlinie | 2011/65/EU |
| Anbringung der CE-Kennzeichnung: | 1) für Sicherheitsbauteile, die auf dem Typenschild mit „Safety component" gekennzeichnet sind für Gerätevarianten mit NOT-HALT Funktion |
| Angewandte Normen: | EN 60947-5-1:2017 EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017 EN ISO 13850:2015 |
| Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Ort und Datum der Ausstellung: | Wuppertal, 5. Mai 2020 |
 |
| Rechtsverbindliche Unterschrift Philip Schmersal Geschäftsführer |
| UK Declaration of Conformity | |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | BDF200 |
| Type: | See ordering code |
| Description of the component: | Control panel |
| Relevant legislation: | Supply of Machinery (Safety) Regulations 1) | 2008 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 | |
| 1) for safety components, whose type plate is labelled "safety component" for device versions with emergency-stop function | ||
| Designated standards: | EN 60947-5-1:2017 + AC:2020 EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017 1) EN ISO 13850:2015 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, November 18, 2022 |
|
| Authorised signature Philip Schmersal Managing Director |
