MUT-SET-T-SG-01
MUT-SET-T-SG-01
Downloads
- Plug and play-løsning til muting-applikationer
- Reduceret tid til installation og ledningsføring
- Nem ledningsføring med MCU-02 - kun ét kabel til styreskabet
- Ét varenummer til alle komponenter
- T-type mutingsæt til montering på SG5/SG6, sæt komplet med 4 mutingsensorer, MCU-02, montering og kabel
Bestillings data
| Produkttypebetegnelse |
MUT-SET-T-SG-01 |
| Artikenummer (Bestillingsnummer) |
103055491 |
| EAN (European Article Number) |
4030661645940 |
Globale egenskaber
| Version |
T-Muting |
| Bruttovægt |
2.800 g |
Mekaniske data
| Fastgørelse |
Protective enclosure SG |
Inkluderet
| Inkluderet |
4 x 103012847 MS-1200 - Mounting set for reflector R-D83 1 x 103005572 MCU-02 - Muting connection unit with cable connector for receiver M12/12pin, length 1,5m 1 x 101207729 KA-0905 - Connector cable from MCU-02 to control cabinet, M12/8-pin, L = 10,0 m 1 x 101214875 KA-0845 - Connector cable female for SLC/SLG445 transmitter on MCU-02, M12/4-pin, M12/4-pin, L = 5,0m 4 x 103040805 S100-PR - Muting sensor, retro-reflectiv sensor, dimension 32x20x12 mm, M8/4-pin 4 x 103055494 MS-ST-5039 - Mounting set for muting sensor S100-PR 2 x 103005657 KA-0846 - Cable for muting sensor, connector female M8, male M12, 4-pin L = 2,0 m 2 x 103005658 KA-0847 - Cable for muting sensor, connector female M8, male M12, 4-pin L = 5,0 m 4 x 101151760 RD 83 - Reflector, D = 83 mm 1 x 103055512 MS-MST-SG - Muting carrier set T-Version consists 4pcs of aluminium-profiles (20x20x400mm) fixed at SG with 2pcs U-brackets |
Sprog filter
Datablad
Driftsvejledning og Erklæring om konformitet
Brochure
Hent sidste version af Adobe Reader

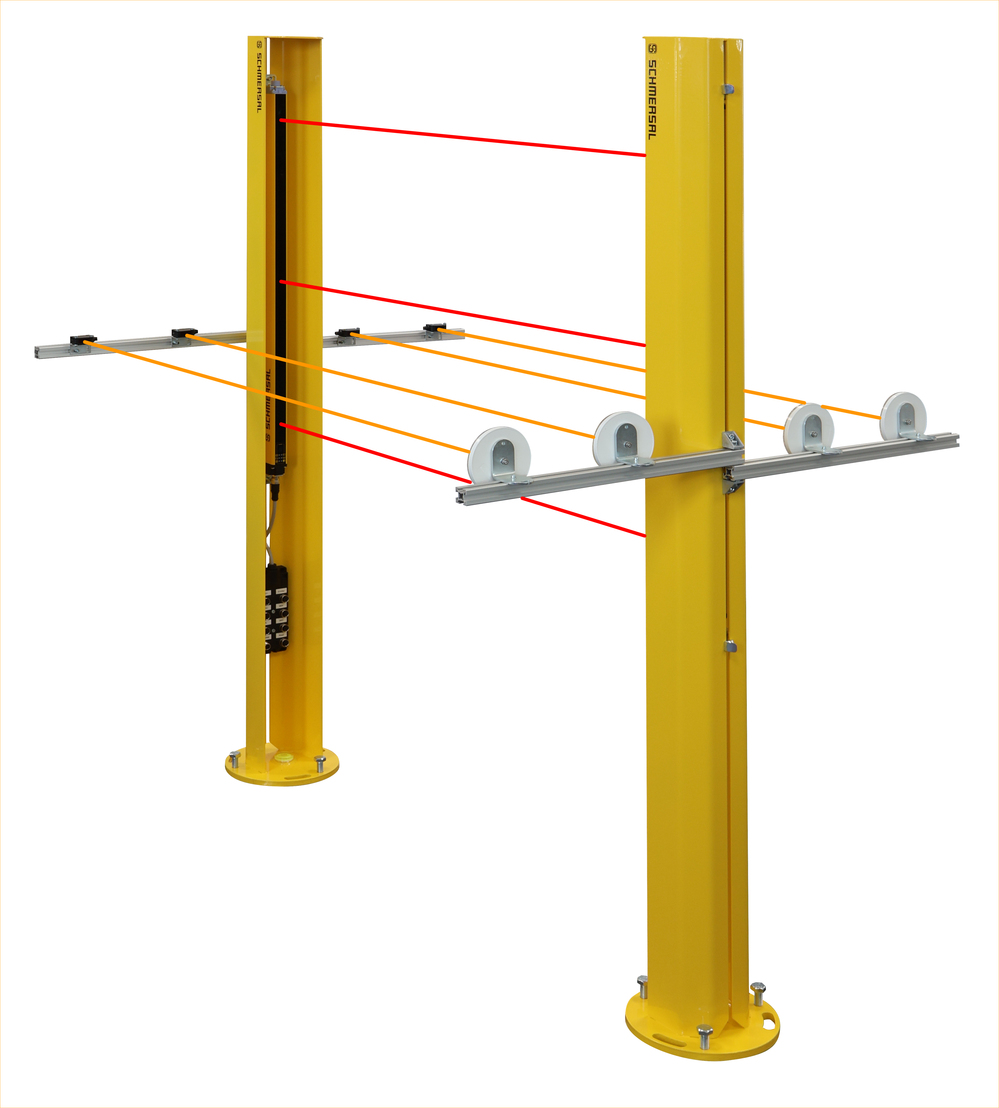

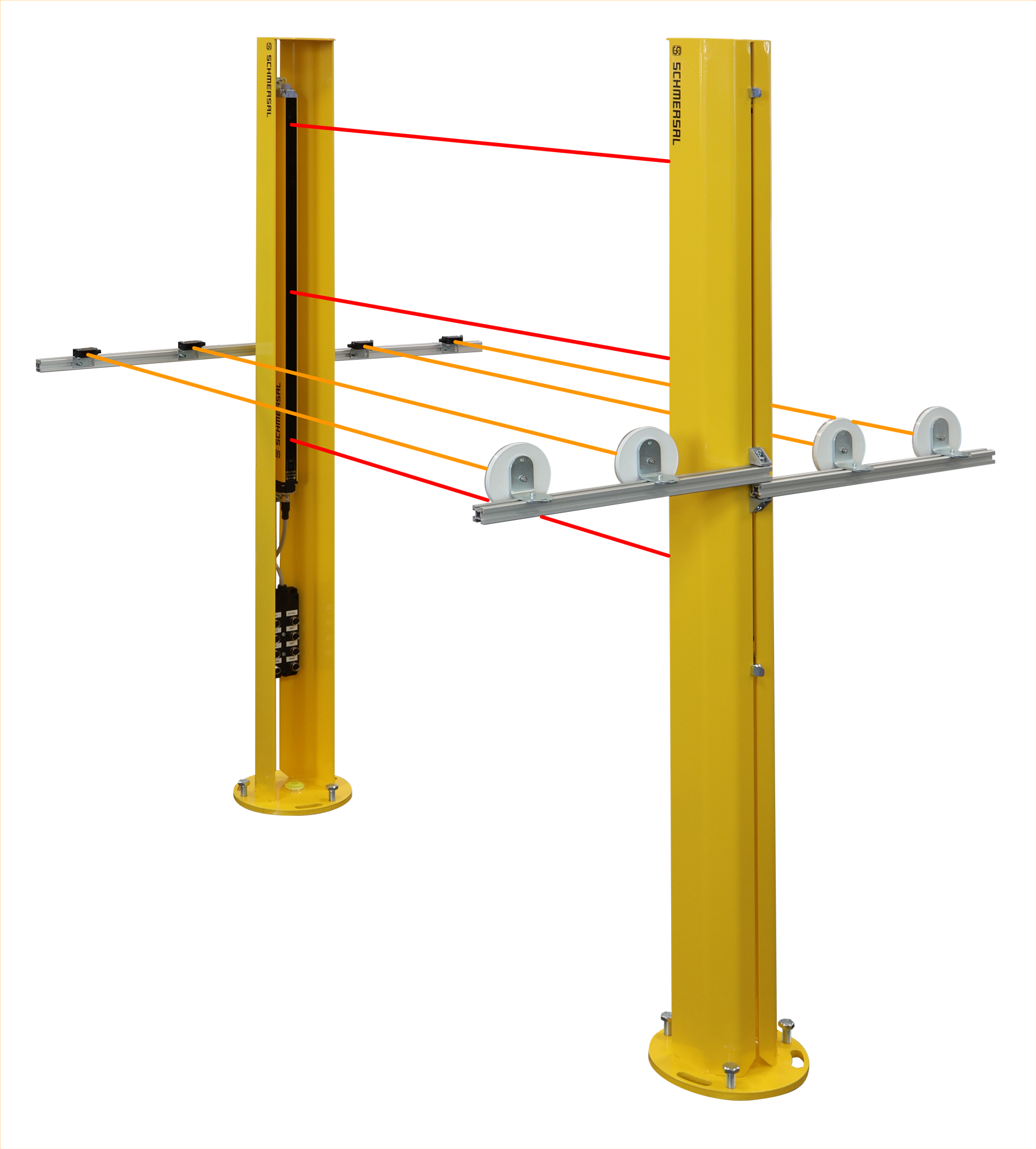

Produktbillede (katalogenkeltfoto)
ID: kmut-set-SG5-T-Muting-f14
| 258,3 kB | .jpg | 352.425 x 390.87800000000004 mm - 999 x 1108 px - 72 dpi
| 46,1 kB | .png | 73.73100000000001 x 81.84400000000001 mm - 209 x 232 px - 72 dpi
| 45,7 kB | .jpg | 111.47800000000001 x 123.47200000000001 mm - 316 x 350 px - 72 dpi
| 77,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 6,0 MB | .png | 636.058 x 705.556 mm - 1803 x 2000 px - 72 dpi
Schmersal Danmark A/S, Arnold Nielsens Boulevard 72-74, 2650 Hvidovre
De nævnte data og angivelser er blevet checket omhyggeligt. Billeder kan afvige fra originalen. Der kan findes flere tekniske data i manualen. Der tages forbehold for tekniske ændringer og fejl.
