MUT-SET-T-01
MUT-SET-T-01
Downloads
- Plug and play-løsning til muting-applikationer
- Reduceret tid til installation og ledningsføring
- Nem ledningsføring med MCU-02 - kun ét kabel til styreskabet
- Ét varenummer til alle komponenter

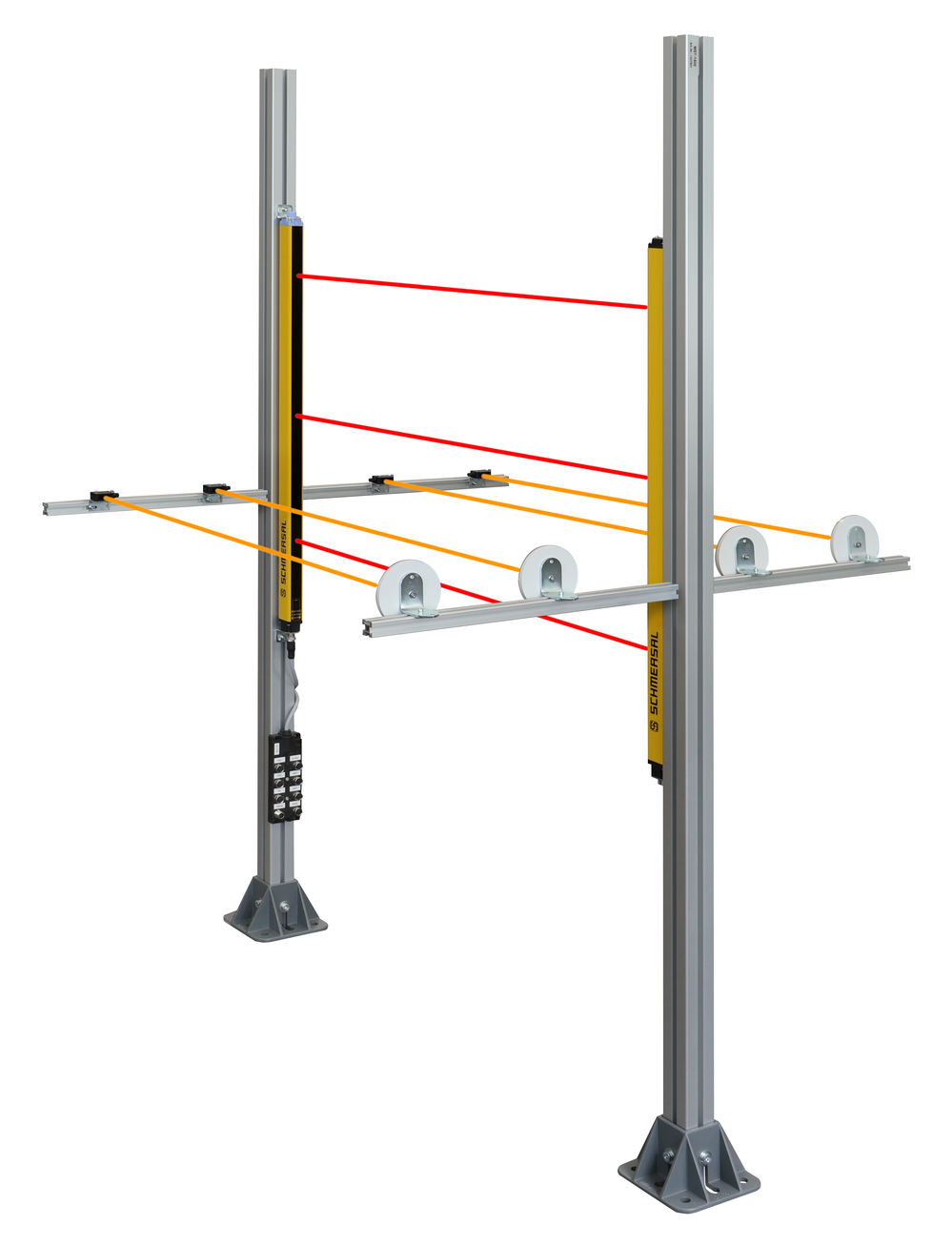

- T-type mutingsæt til montering på MST, sæt komplet med 4 mutingsensorer, MCU-02, montering og kabel
Bestillings data
| Produkttypebetegnelse |
MUT-SET-T-01 |
| Artikenummer (Bestillingsnummer) |
103006075 |
| EAN (European Article Number) |
4030661440965 |
| eCl@ss number, version 12.0 |
27-27-27-92 |
| eCl@ss number, version 11.0 |
27-27-27-92 |
| eCl@ss Nummer, Version 9.0 |
27-27-27-92 |
| ETIM number, version 7.0 |
EC002549 |
| ETIM number, version 6.0 |
EC002549 |
Globale egenskaber
| Version |
T-Muting |
| Bruttovægt |
2.250 g |
Mekaniske data
| Fastgørelse |
Mounting stand MST |
Inkluderet
| Inkluderet |
4 x 103012847 MS-1200 - Mounting set for reflector R-D83 1 x 103005572 MCU-02 - Muting connection unit with cable connector for receiver M12/12pin, length 1,5m 1 x 101207729 KA-0905 - Connector cable from MCU-02 to control cabinet, M12/8-pin, L = 10,0 m 1 x 101214875 KA-0845 - Connector cable female for SLC/SLG445 transmitter on MCU-02, M12/4-pin, M12/4-pin, L = 5,0m 4 x 103040805 S100-PR - Muting sensor, retro-reflectiv sensor, dimension 32x20x12 mm, M8/4-pin 4 x 103055494 MS-ST-5039 - Mounting set for muting sensor S100-PR 2 x 103005657 KA-0846 - Cable for muting sensor, connector female M8, male M12, 4-pin L = 2,0 m 2 x 103005658 KA-0847 - Cable for muting sensor, connector female M8, male M12, 4-pin L = 5,0 m 4 x 101151760 RD 83 - Reflector, D = 83 mm 2 x 103005653 MS-MSL-01 - Muting carrier set L-Version consists 2pcs of aluminium-profiles (20x20x400mm) fixed at MST profile |
Sprog filter
Datablad
Driftsvejledning og Erklæring om konformitet
Brochure
Hent sidste version af Adobe Reader
Produktbillede (katalogenkeltfoto)
ID: kmut-set-MST-T-Muting-f11
| 228,4 kB | .jpg | 352.425 x 461.081 mm - 999 x 1307 px - 72 dpi
| 45,2 kB | .png | 73.73100000000001 x 96.661 mm - 209 x 274 px - 72 dpi
| 25,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 3,6 MB | .png | 539.397 x 705.556 mm - 1529 x 2000 px - 72 dpi
| 29,8 kB | .jpg | 94.54400000000001 x 123.47200000000001 mm - 268 x 350 px - 72 dpi
Schmersal Danmark A/S, Arnold Nielsens Boulevard 72-74, 2650 Hvidovre
De nævnte data og angivelser er blevet checket omhyggeligt. Billeder kan afvige fra originalen. Der kan findes flere tekniske data i manualen. Der tages forbehold for tekniske ændringer og fejl.
