MUT-SET-L-SG-01
MUT-SET-L-SG-01
Downloads
- Plug and play-løsning til muting-applikationer
- Reduceret tid til installation og ledningsføring
- Nem ledningsføring med MCU-02 - kun ét kabel til styreskabet
- Ét varenummer til alle komponenter
- L-type mutingsæt til montering på SG5/SG6, sæt komplet med 2 mutingsensorer, MCU-02, montering og kabel
Bestillings data
| Produkttypebetegnelse |
MUT-SET-L-SG-01 |
| Artikenummer (Bestillingsnummer) |
103055493 |
| EAN (European Article Number) |
4030661645964 |
Globale egenskaber
| Version |
L-Muting |
| Bruttovægt |
1.970 g |
Mekaniske data
| Fastgørelse |
Protective enclosure SG |
Inkluderet
| Inkluderet |
2 x 103040805 S100-PR - Muting sensor, retro-reflectiv sensor, dimension 32x20x12 mm, M8/4-pin 2 x 103012847 MS-1200 - Mounting set for reflector R-D83 2 x 103055494 MS-ST-5039 - Mounting set for muting sensor S100-PR 1 x 103005657 KA-0846 - Cable for muting sensor, connector female M8, male M12, 4-pin L = 2,0 m 1 x 103005658 KA-0847 - Cable for muting sensor, connector female M8, male M12, 4-pin L = 5,0 m 2 x 101151760 RD 83 - Reflector, D = 83 mm 1 x 103005572 MCU-02 - Muting connection unit with cable connector for receiver M12/12pin, length 1,5m 1 x 101207729 KA-0905 - Connector cable from MCU-02 to control cabinet, M12/8-pin, L = 10,0 m 1 x 101214875 KA-0845 - Connector cable female for SLC/SLG445 transmitter on MCU-02, M12/4-pin, M12/4-pin, L = 5,0m 1 x 103055510 MS-MSL-SG - Muting carrier set L-Version consists 2pcs of aluminium-profiles (20x20x400mm) fixed at SG with 2pcs U-brackets |
Sprog filter
Datablad
Driftsvejledning og Erklæring om konformitet
Brochure
Hent sidste version af Adobe Reader

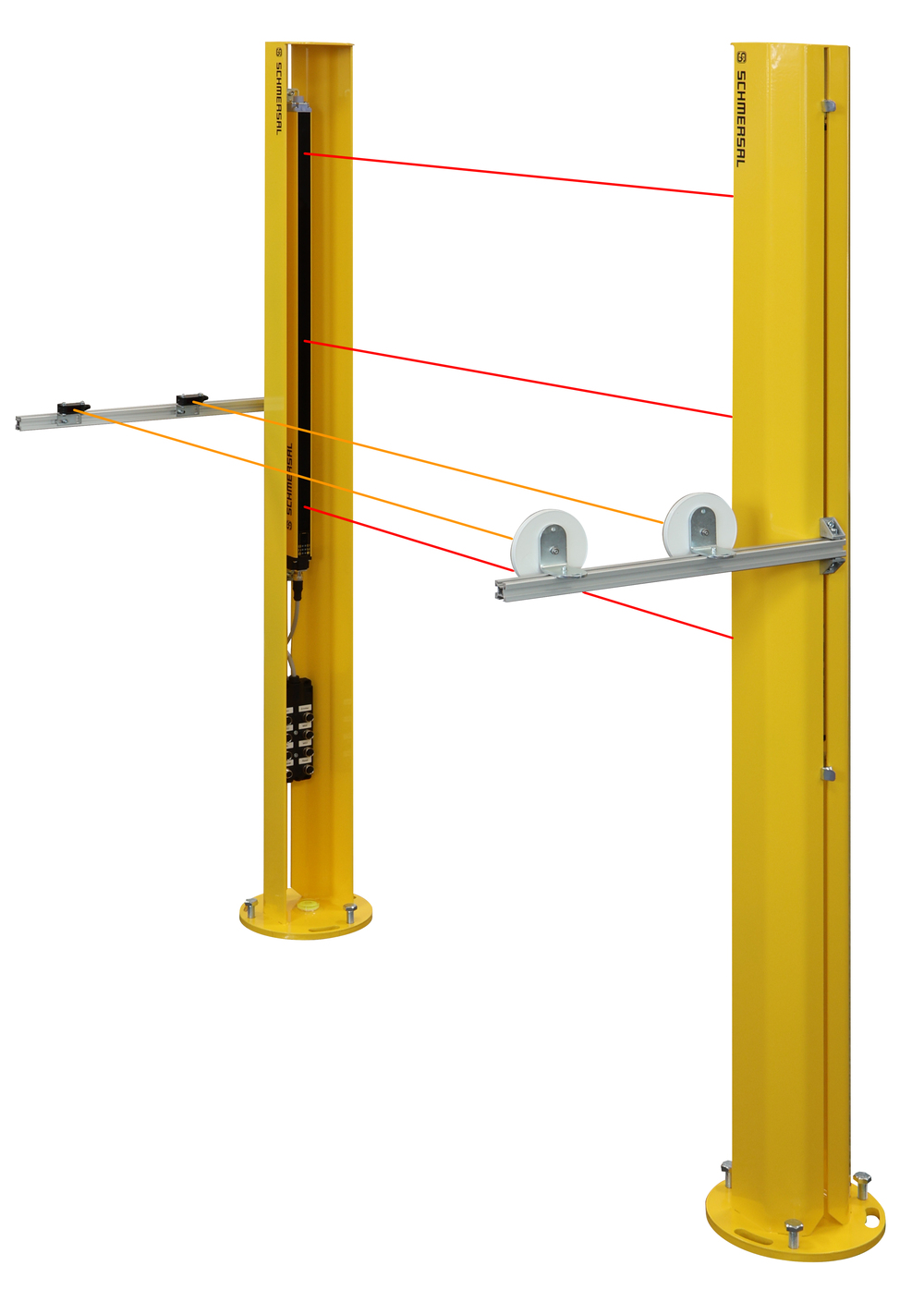

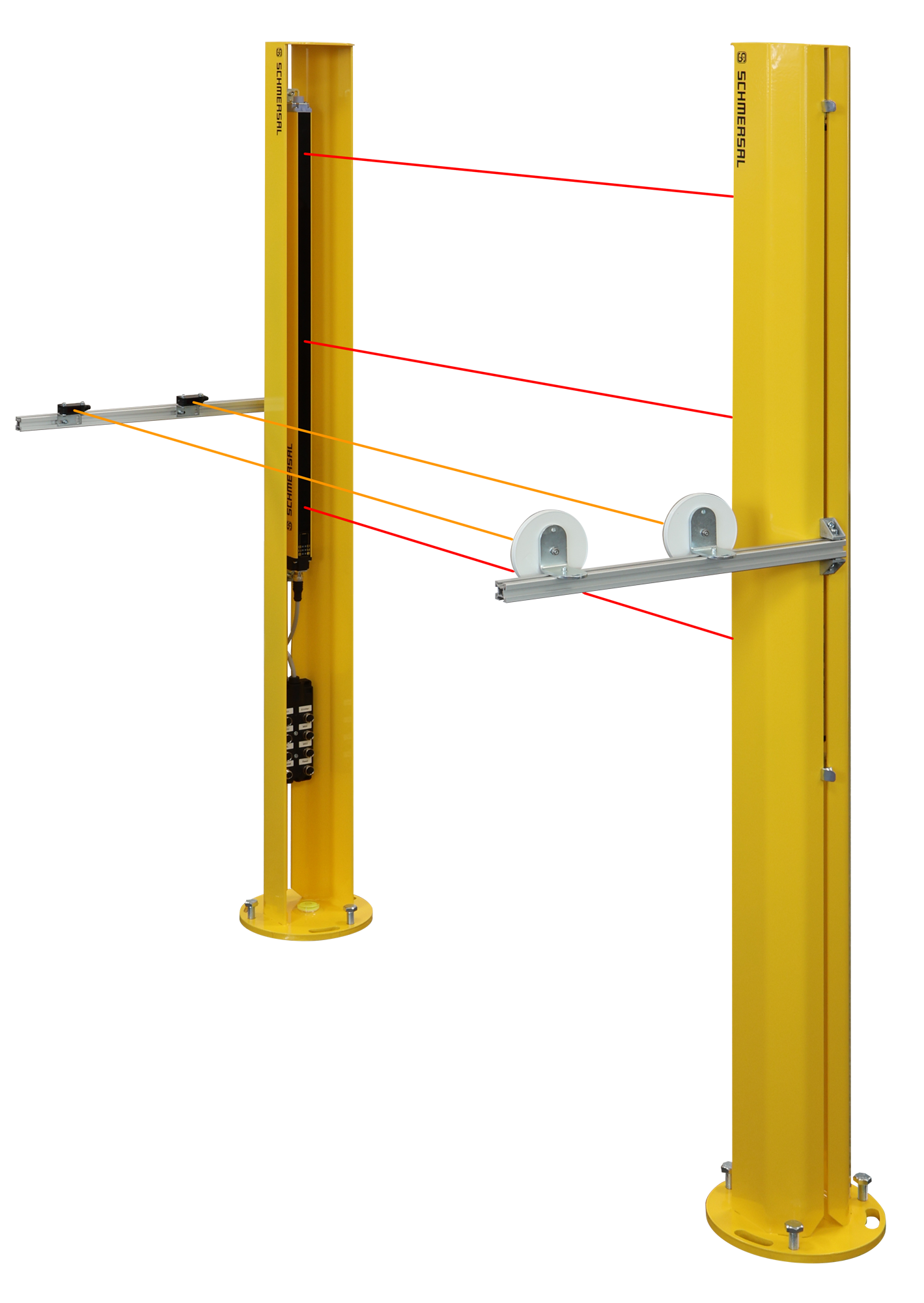

Produktbillede (katalogenkeltfoto)
ID: kmut-set-SG5-L-Muting-f13
| 311,5 kB | .jpg | 352.778 x 497.064 mm - 1000 x 1409 px - 72 dpi
| 58,7 kB | .png | 73.73100000000001 x 104.069 mm - 209 x 295 px - 72 dpi
| 30,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 4,8 MB | .png | 500.59200000000004 x 705.556 mm - 1419 x 2000 px - 72 dpi
| 34,9 kB | .jpg | 87.489 x 123.47200000000001 mm - 248 x 350 px - 72 dpi
