AZ 16-STS30-02
Bestillings data
| Produkttypebetegnelse |
AZ 16-STS30-02 |
| Artikenummer (Bestillingsnummer) |
101176940 |
| EAN (European Article Number) |
4030661307459 |
| eCl@ss number, version 12.0 |
27-27-26-06 |
| eCl@ss number, version 11.0 |
27-27-26-06 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-06 |
| ETIM number, version 7.0 |
EC001487 |
| ETIM number, version 6.0 |
EC001487 |
Globale egenskaber
| Kodningstrin ifølge EN ISO 14119 |
lav |
| Materiale til aktuatoren |
Rustfrit stål (V2A) |
| Bruttovægt |
1.750 g |
Generelle data - egenskaber
| Nødstophåndtag |
Ja |
Mekaniske data
| Døranslag |
Venstre |
| Aktuator monteret |
Inde |
Inkluderet
| Inkluderet |
Med nødstop håndtag |
| Hinweis (leveringsomfang, antal og type) |
Aktuator inkl. montageplade |
| Leveringsomfang af montagematerialeLokal |
16x Skruer |
Bemærk
| Bemærk (generelt) |
For aktuatorer monteret på inderside, skal monteringsplade TG-01 anvendes til at fastgøre dørhåndtaget til profilen. |
Info - Måltegning
| Bemærk |
Tegningerne vises altid så afbryderen kan ses. |
Sprog filter
Datablad
Driftsvejledning og Erklæring om konformitet
Hent sidste version af Adobe Reader

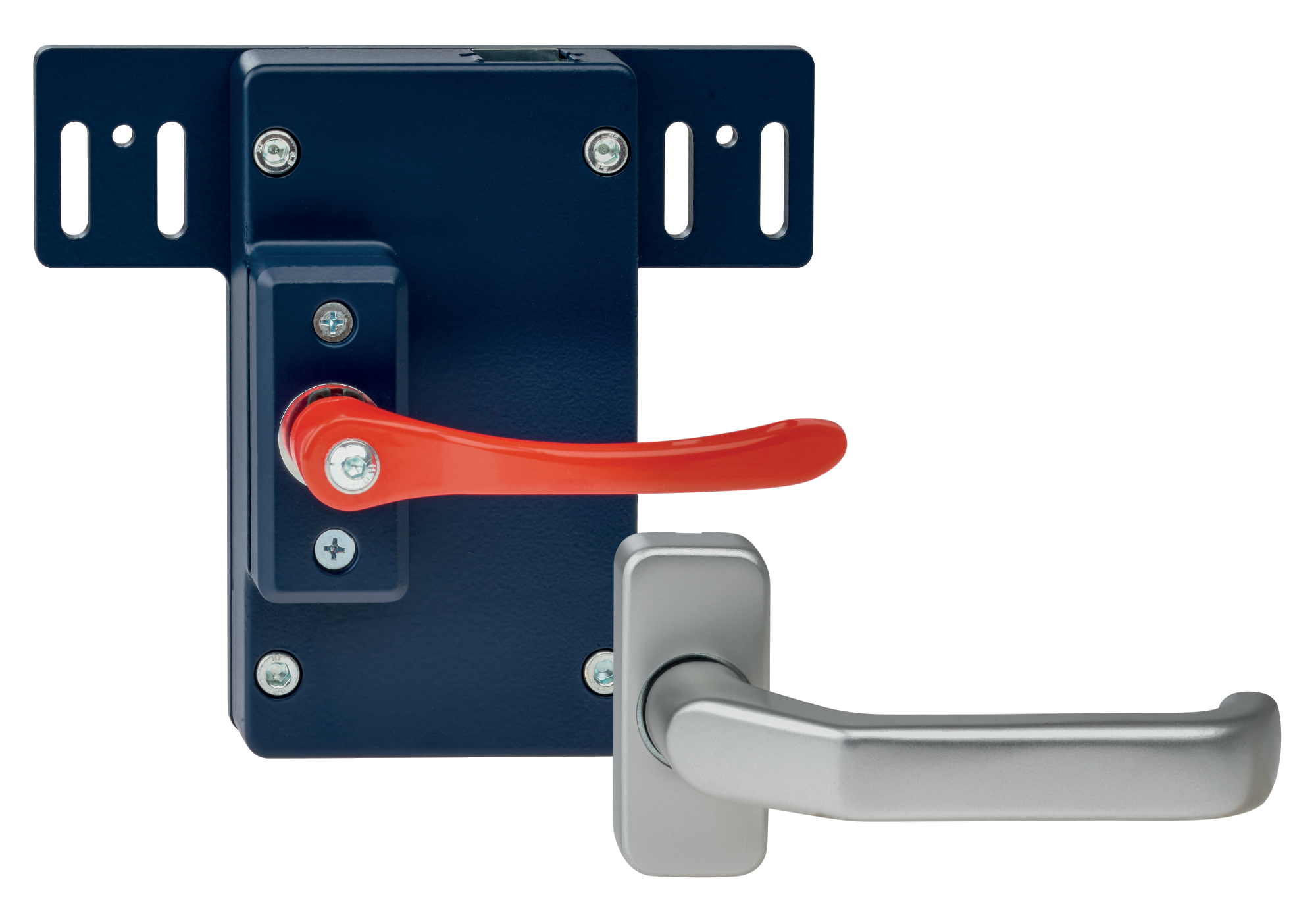

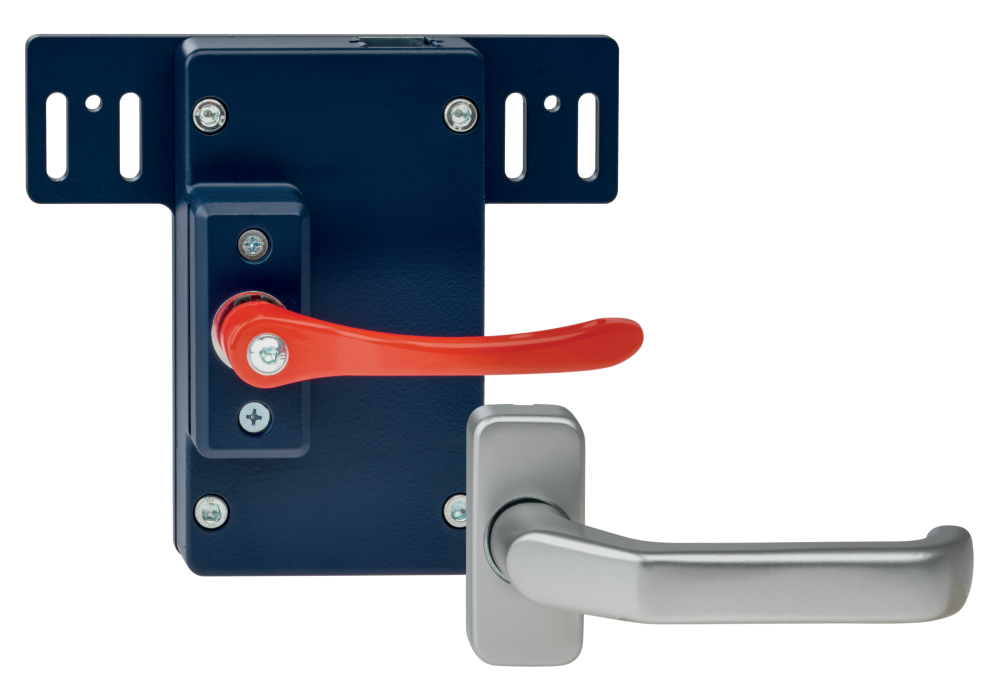

Produktbillede (katalogenkeltfoto)
ID: kaz16f21
| 195,7 kB | .jpg | 352.778 x 246.592 mm - 1000 x 699 px - 72 dpi
| 29,8 kB | .png | 74.083 x 51.858000000000004 mm - 210 x 147 px - 72 dpi
| 35,5 kB | .jpg | 123.47200000000001 x 86.431 mm - 350 x 245 px - 72 dpi
| 28,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 2,3 MB | .png | 169.333 x 118.364 mm - 2000 x 1398 px - 300 dpi
101172607 TFA-020
- Forhåndsplacering
- Aktuatoren er uafhængig fra centreringsenheden.
- Glidende indsætning eller udtagning af aktuatoren
Schmersal Danmark A/S, Arnold Nielsens Boulevard 72-74, 2650 Hvidovre
De nævnte data og angivelser er blevet checket omhyggeligt. Billeder kan afvige fra originalen. Der kan findes flere tekniske data i manualen. Der tages forbehold for tekniske ændringer og fejl.
