UV2H 432Y
UV2H 432Y
下载
订货数据
| 注（输送能力） |
不支持！ |
| 型号 |
UV2H 432Y |
| 商品编号（订购编号） |
101060535 |
| EAN（欧洲商品编号） |
4030661046679 |
| eCl@aa number，版本：12.0 |
27-27-06-01 |
| eCl@aa number，版本：11.0 |
27-27-06-01 |
| eCl@aa number，版本：9.0 |
27-27-06-01 |
| ETIM 编号，7.0 版 |
EC000030 |
| ETIM 编号，6.0 版 |
EC000030 |
总体数据
| 毛重 |
470 g |
总体数据 - 产品特性
| 常闭 (NC) 数量 |
2 |
机械参数 - 连接技术
| 连接器 |
螺丝端子 M20 x 1.5 |
| 线缆截面，最小 |
1.5 mm² |
| 电缆截面，最大 |
2.5 mm² |
| 注（电缆截面） |
包括导体套管在内的所有指标。 |
| 线缆截面 |
13 AWG |
电气参数
| 开关元件 |
开启工具（NC） |
| 开关原理 |
缓动 |

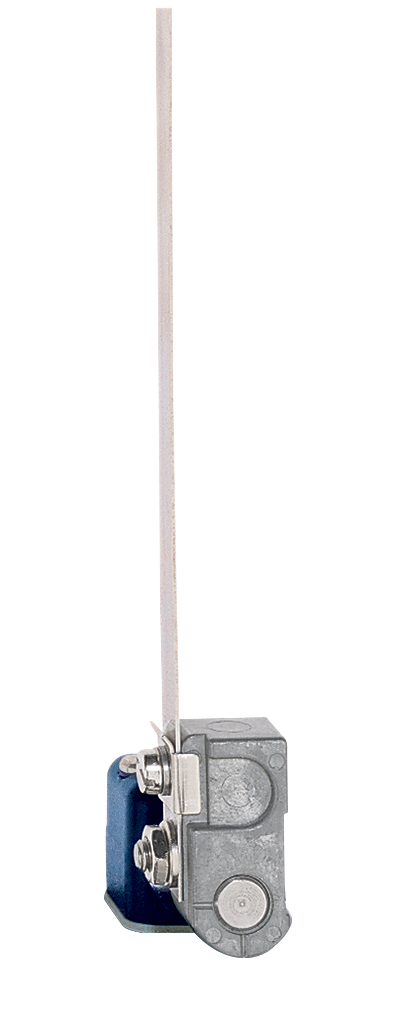

产品图片（单独目录照片）
ID: BU43HF15
| 35,3 kB | .png | 74.083 x 186.267 mm - 210 x 528 px - 72 dpi
| 93,7 kB | .jpg | 141.817 x 357.011 mm - 402 x 1012 px - 72 dpi
| 11,5 kB | .jpg | 49.036 x 123.47200000000001 mm - 139 x 350 px - 72 dpi
| 8,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 3,0 MB | .png | 166.55700000000002 x 419.225 mm - 2000 x 5034 px - 305 dpi
开关行程图
触点关闭
常开触点
设置范围
锁定点
肯定断开路径/角度
电磁锁监控 依据EN ISO 14119
肯定断开常闭触点
操动
未操动
常开触点
常闭触点
施迈赛工业开关制造(上海)有限公司, 上海市青浦区漕盈路3336号,
所涉及的详细信息和数据已经过仔细检查。 图像可能与原始图像有所不同。 您可在说明书中进一步获得技术数据。 可能会有技术修改和错误。
