UV10H 432Y
UV10H 432Y
下载
| 产品描述: U(1) 432Y-(2)-(3) |
| (1) | |
| S | 直杆 S |
| K | 偏置滚轮摇臂 K |
| 8H | 滚轮摇臂 8H |
| H | 滚轮摇臂 H |
| 3H | 滚轮摇臂 3H |
| 7H | 滚轮摇臂 7H |
| 4H | 轴上的弹簧棒杆 4H |
| 9H | 棒杆 9H |
| 10H | 棒杆 10H |
| 2H | 弹簧杆 2H |
| 6H | 弹簧杆 6H |
| (2) | |
| 无 | 2 NC 触点 |
| 2S | 2 NO 触点 |
| 1S/1OE | 1 NO 触点/1 NC 触点 |
| (3) | |
| 1272 | 用于低至-30°C的低温的版本 |
- 金属外壳
- 2 触点
- 62 mm x 80 mm x 50 mm ( 基本结构)
- 开关点和触点功能可调
- 3 电缆进口 M 20 x 1.5
- 操动头每次可按4 x 90°重新定位
- 摇臂位置连续可调360°
- 摇臂可以调整角度 180°
- 环氧树脂棒
订货数据
| 型号 |
UV10H 432Y |
| 商品编号（订购编号） |
101060554 |
| EAN（欧洲商品编号） |
4030661046778 |
| eCl@aa number，版本：12.0 |
27-27-06-01 |
| eCl@aa number，版本：11.0 |
27-27-06-01 |
| eCl@aa number，版本：9.0 |
27-27-06-01 |
| ETIM 编号，7.0 版 |
EC000030 |
| ETIM 编号，6.0 版 |
EC000030 |
许可 - 标准
| 证书 |
cULus |
总体数据
| 标准型 |
EN IEC 60947-5-1 |
| 工作原理 |
机械式 |
| 外壳材料 |
轻合金压铸 |
| 垫圈镀层材料 |
涂色 |
| 杆材料 |
环氧树脂 |
| 毛重 |
545 g |
总体数据 - 产品特性
| 常闭 (NC) 数量 |
2 |
安全评估 - 安全输出
| B10D 常闭触点 (NC) |
2,000,000 操作 |
机械参数
| 执行元件 |
棒杆 |
| 机械寿命，最少 |
10,000,000 操作 |
| 操动角度，从开关轴左侧 |
30 ° |
| 操动角度，从开关轴右侧 |
30 ° |
| 接触窗口 |
2 x 1.5 mm |
| 操动速度，最小 |
1 mm/min |
| 操动速度，最大 |
3 m/s |
| 注（操动速度） |
垂直操动角度至开关轴的操动速度 |
机械参数 - 连接技术
| 连接器 |
螺丝端子 M20 x 1.5 |
| 线缆截面，最小 |
1.5 mm² |
| 电缆截面，最大 |
2.5 mm² |
| 注（电缆截面） |
包括导体套管在内的所有指标。 |
| 线缆截面 |
13 AWG |
机械参数 - 尺寸
| 传感器长度 |
50 mm |
| 传感器宽度 |
62 mm |
| 传感器高度 |
280 mm |
| 杆直径 |
6 mm |
环境条件
| 防护等级 |
IP65 |
| 工作环境温度 |
-20 ... +60 °C |
环境条件 - 绝缘值
| 额定绝缘电压 Ui |
500 V |
电气参数
| 热测试电流 |
16 A |
| 开关元件 |
开启工具（NC） |
| 开关原理 |
缓动 |
| 触点材料，电气 |
银 |
注意
| 注（通用） |
触点和开关点的类型可以在工厂内设置以订购。 |
语言条件
数据表
操作说明书（补充页/快速指南）
EU-声明
下载最新版本的Adobe Reader

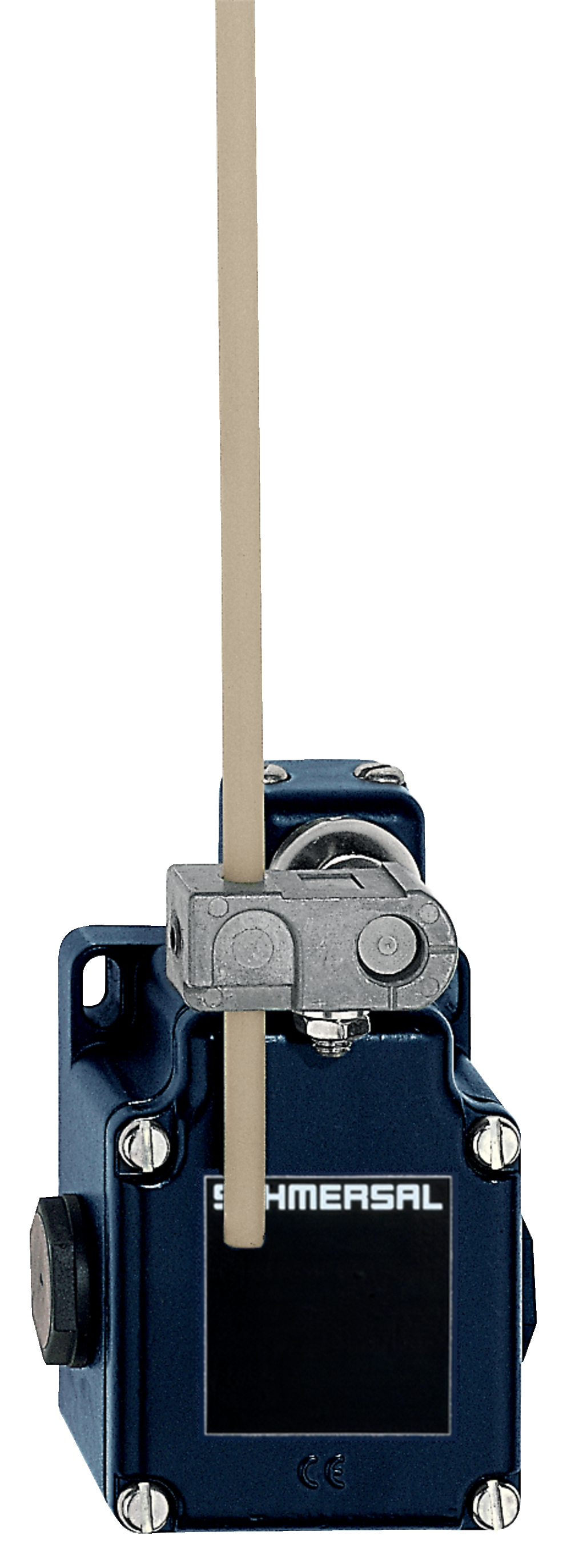

产品图片（单独目录照片）
ID: ku43hf10
| 782,2 kB | .jpg | 352.778 x 969.081 mm - 1000 x 2747 px - 72 dpi
| 121,0 kB | .png | 74.083 x 203.20000000000002 mm - 210 x 576 px - 72 dpi
| 17,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 8,2 MB | .png | 166.55700000000002 x 457.533 mm - 2000 x 5494 px - 305 dpi
| 23,0 kB | .jpg | 44.803000000000004 x 123.47200000000001 mm - 127 x 350 px - 72 dpi

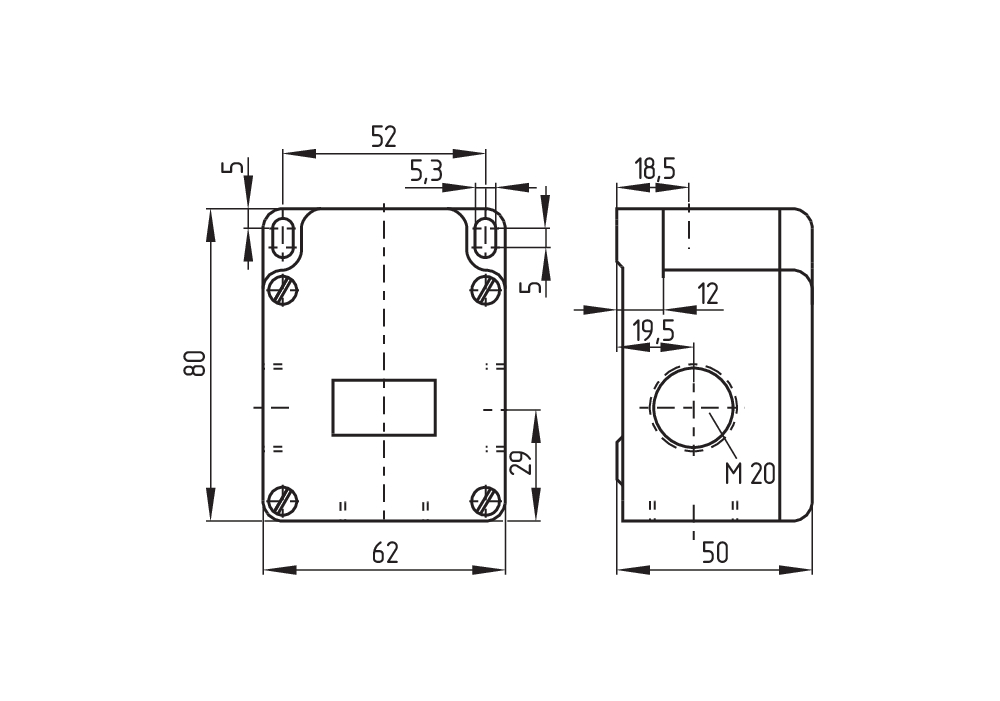

尺寸图 基本组件
尺寸图 操动件

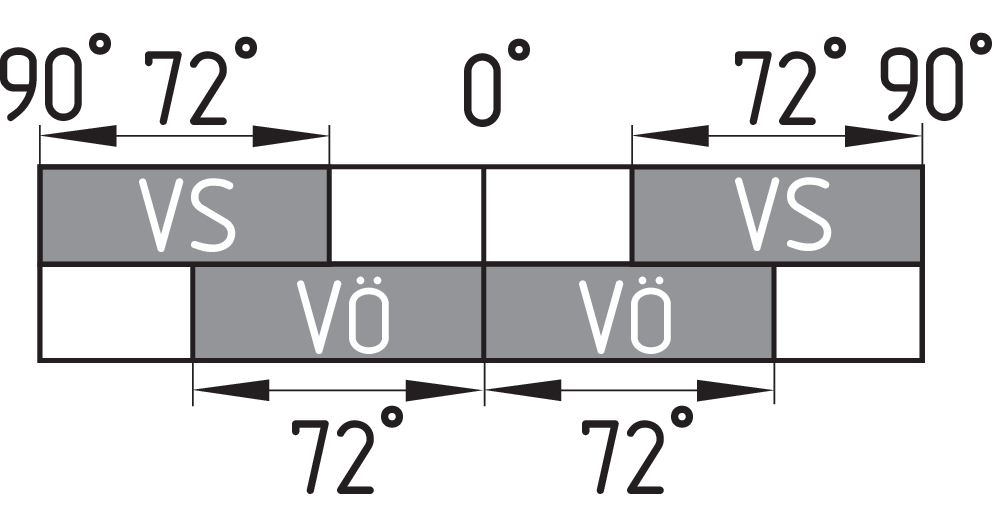

开关行程图
触点关闭
常开触点
设置范围
锁定点
肯定断开路径/角度图表
电磁锁监控 依据EN ISO 14119
肯定断开常闭触点
操动
未操动
常开触点
常闭触点

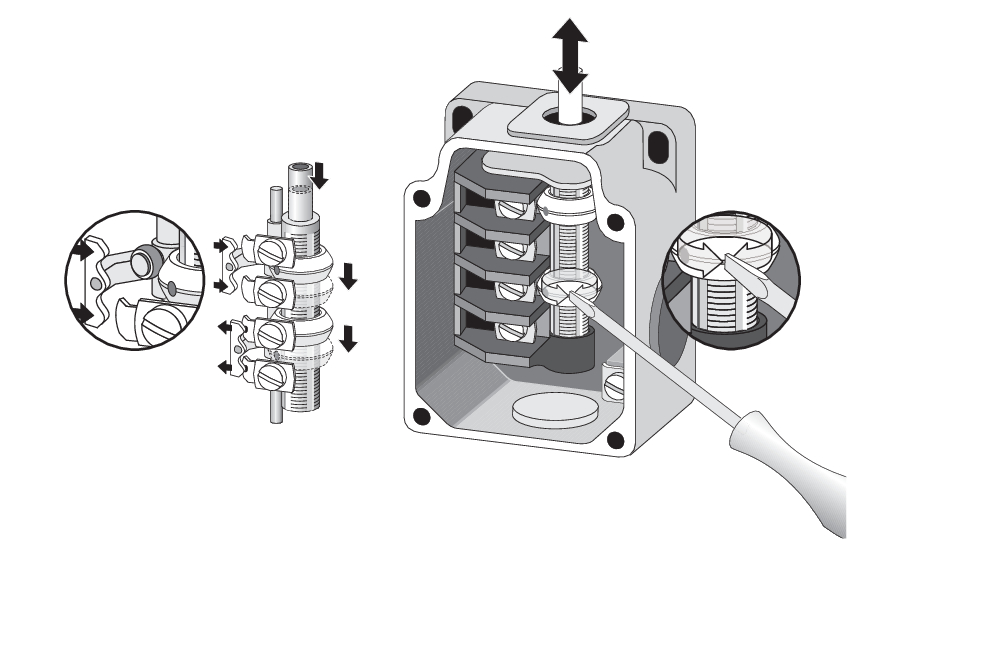

工作原理
