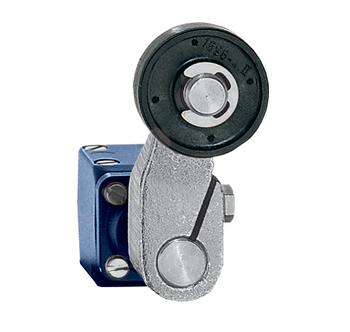

TL 452-02Y

项目编号: 101059396
TL 452-02Y

下载

计划 数据
CADENAS CAD数据
SISTEMA 数据

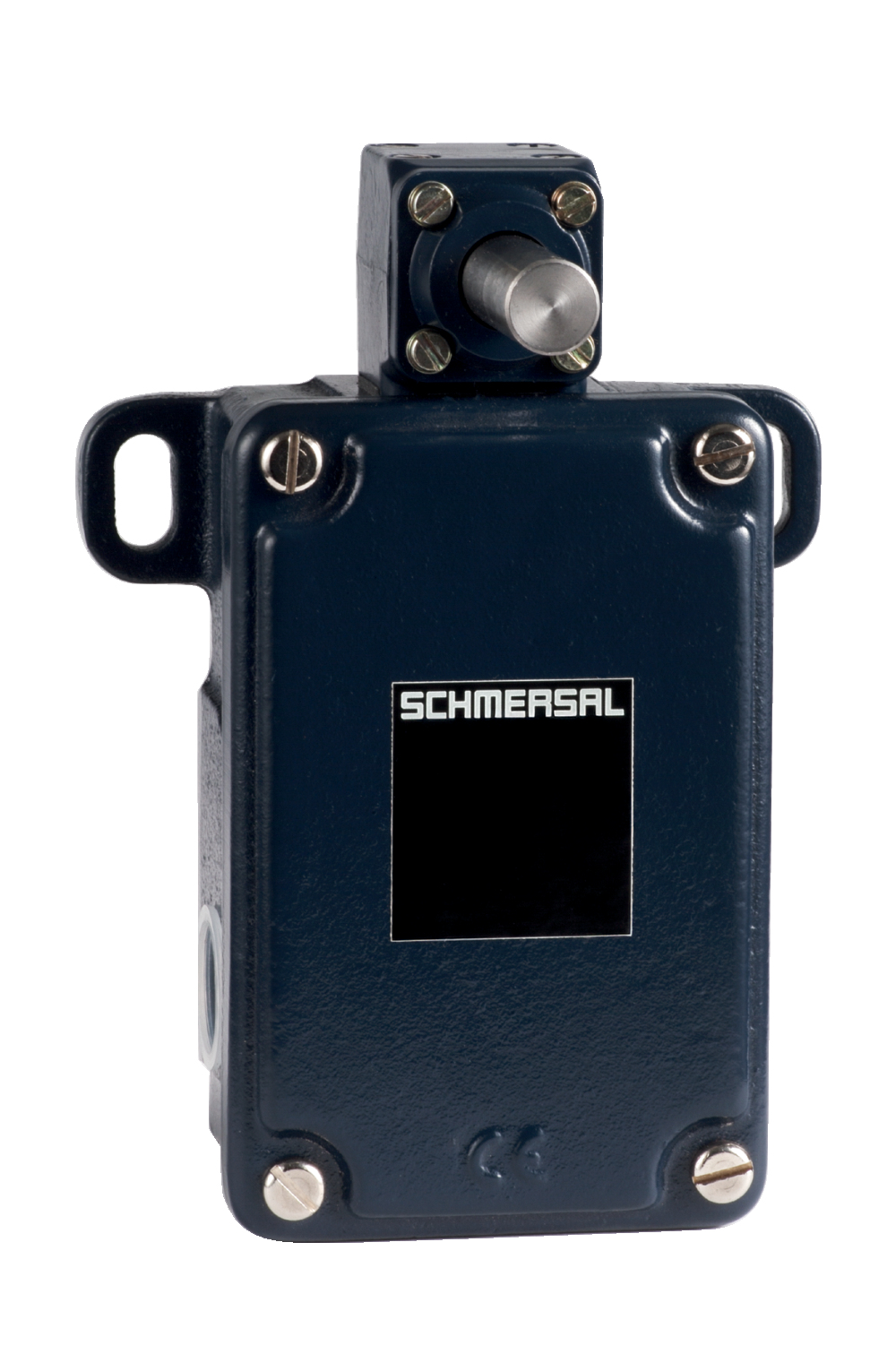

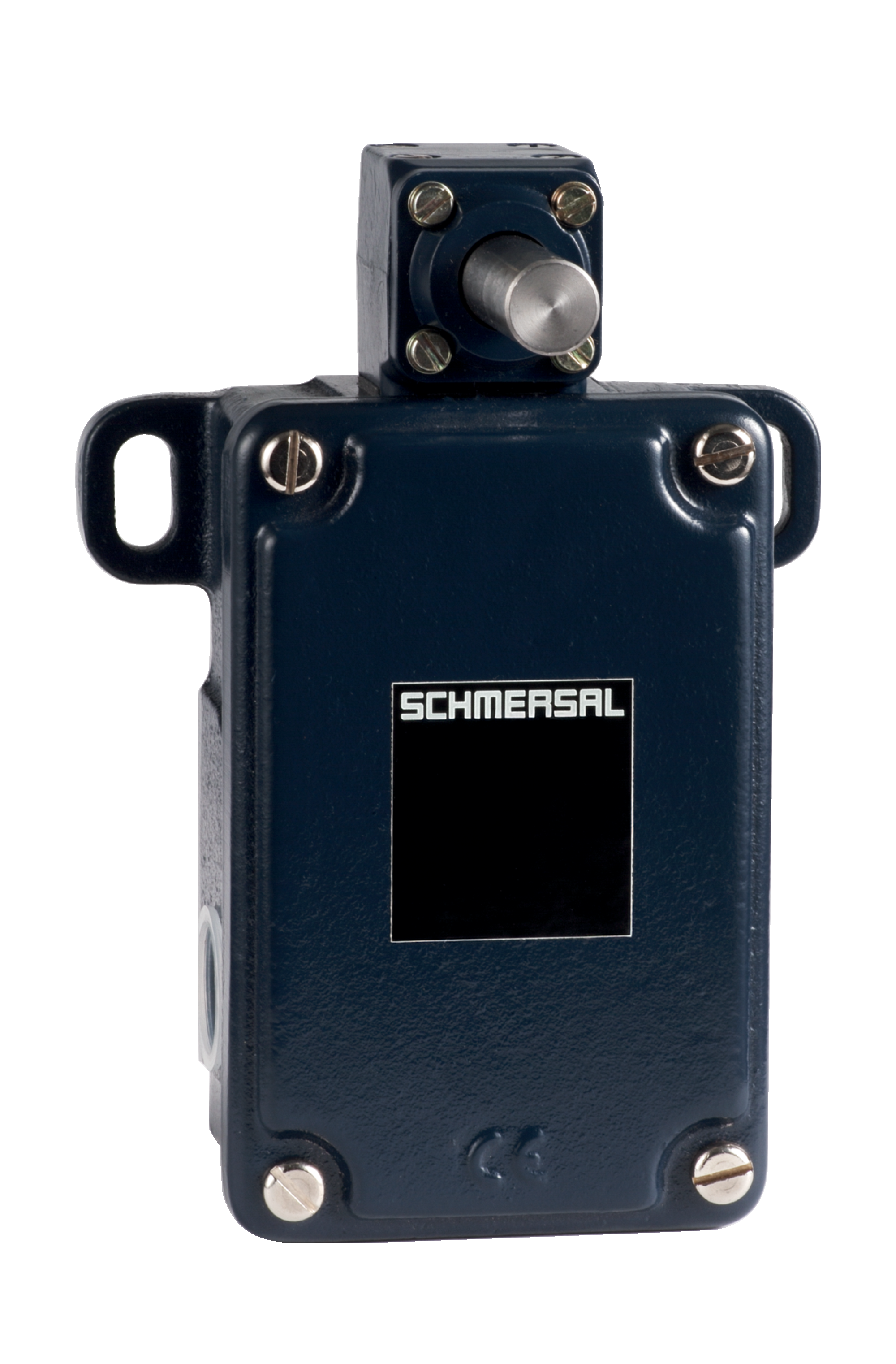

  • 金属外壳
  • 118 mm x 127 mm x 64 mm ( 基本结构)
  • 操动头每次可按4 x 90°重新定位
  • 摇臂位置连续可调360°
  • 摇臂可以调整角度 180°
  • 对耐温型产品，滚轮可以安装在轴两个不同位置上
  • 2 电缆进口 M 20 x 1.5

订货数据

型号

TL 452-02Y
商品编号（订购编号）

101059396
EAN（欧洲商品编号）

4030661035932
eCl@aa number，版本：12.0

27-27-06-01
eCl@aa number，版本：11.0

27-27-06-01
eCl@aa number，版本：9.0

27-27-06-01
ETIM 编号，7.0 版

EC000030
ETIM 编号，6.0 版

EC000030

许可 - 标准

证书

INMETRO

CCC

总体数据

标准型

EN IEC 60947-5-1
工作原理

机械式
滑动模式

轮
外壳材料

灰口铸铁，镀锌
垫圈镀层材料

涂色

毛重

1,970 g

总体数据 - 产品特性

常闭 (NC) 数量

2

机械参数

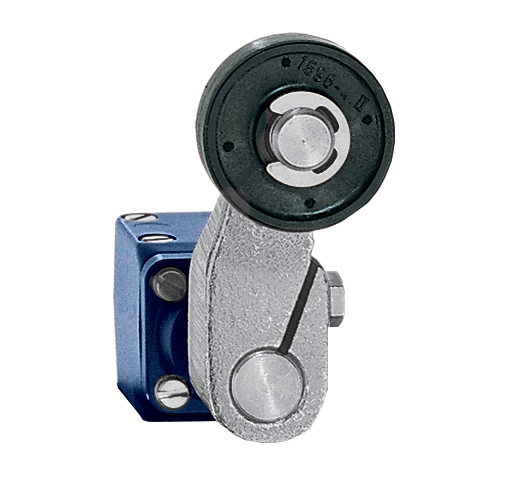

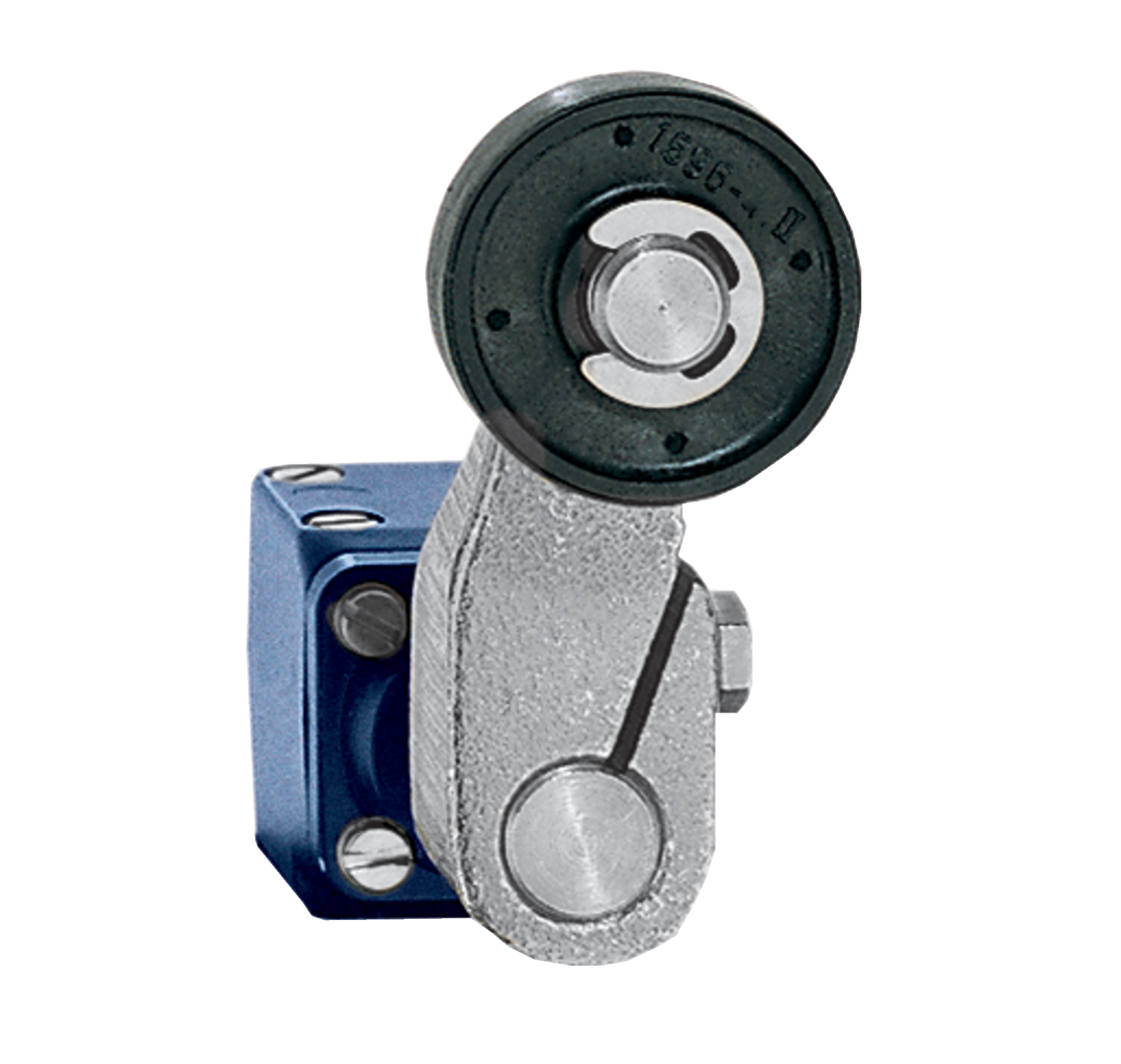

执行元件

滚轮摇杆
滚轮材料

塑料
机械寿命，最少

10,000,000 操作
操动角度，从开关轴左侧

30 °
操动角度，从开关轴右侧

30 °
接触窗口

2 x 6 mm
操动速度，最小

1 mm/min
操动速度，最大

3 m/s
注（操动速度）

垂直操动角度至开关轴的操动速度

机械参数 - 连接技术

连接器

螺丝端子 M20 x 1.5
线缆截面，最小

1.5 mm²
电缆截面，最大

2.5 mm²
注（电缆截面）

包括导体套管在内的所有指标。
线缆截面

13 AWG

机械参数 - 尺寸

传感器长度

64 mm
传感器宽度

118 mm
传感器高度

220 mm
万向轮宽度

9 mm
万向轮直径

36 mm

环境条件

防护等级

IP65
工作环境温度

-30 ... +90 °C

环境条件 - 绝缘值

额定绝缘电压 Ui

400 V
额定冲击耐受电压 Uimp

6 kV

电气参数

热测试电流

16 A
应用类别 AC-15

400 VAC
应用类别 AC-15

4 A
开关元件

开启工具（NC）
注（开关元件）

有双断点
开关原理

缓动
触点材料，电气

银

施迈赛工业开关制造(上海)有限公司, 上海市青浦区漕盈路3336号,

所涉及的详细信息和数据已经过仔细检查。 图像可能与原始图像有所不同。 您可在说明书中进一步获得技术数据。 可能会有技术修改和错误。
