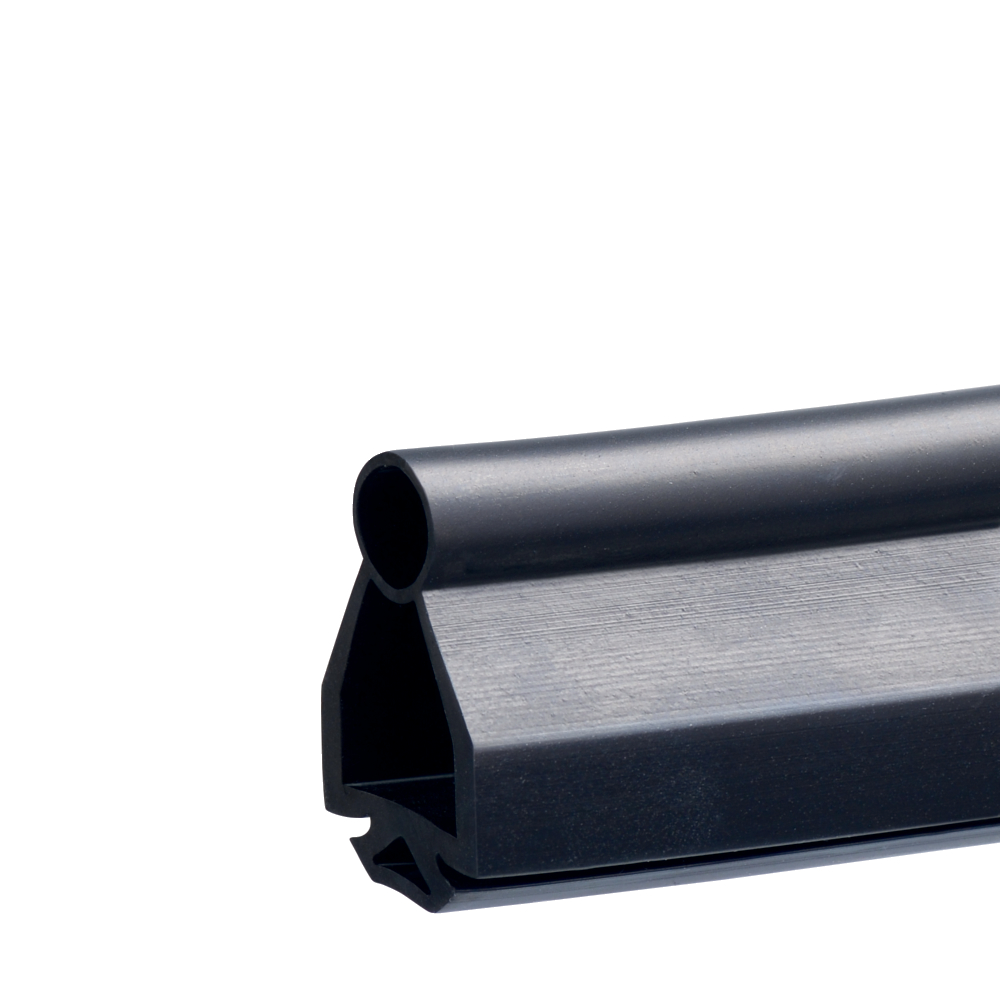

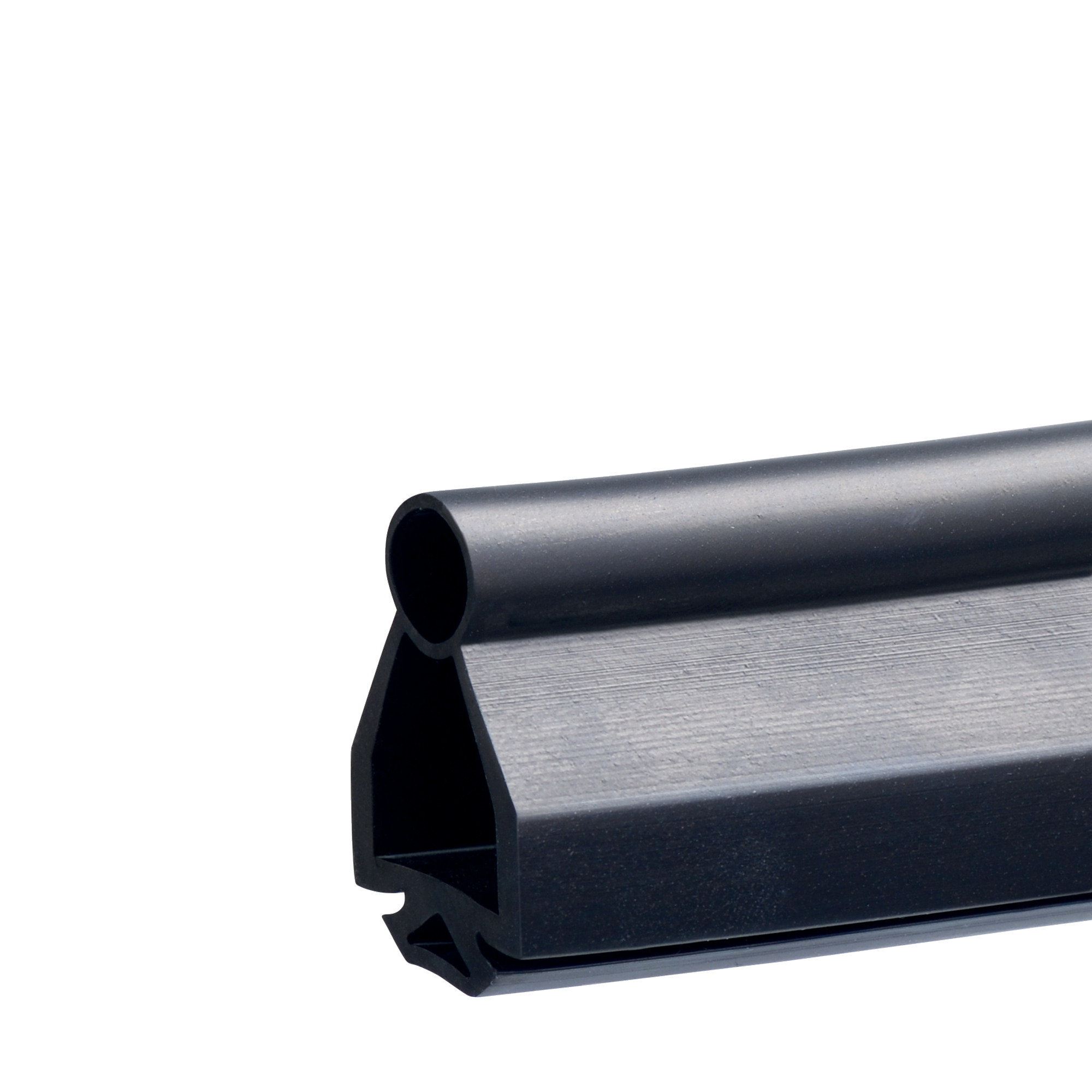

SE-P40-5000 PACKED 橡胶型材 5 M

项目编号: 101172153
SE-P40-5000 PACKED 橡胶型材 5 M

下载

计划 数据
CADENAS CAD数据
SISTEMA 数据
产品描述:

SE-P40 (1)-(2)-(3)


(1)
无无涂层型材
C外覆型材

(2)
无原材料：EPDM, 65 Shore A
NBR原材料：Perbunan® NBR

(3)
1250长度 1250 mm
2500长度 2500 mm
5000长度 5000 mm（仅用于无涂层型材）
10000长度 10000 mm（仅用于无涂层型材）
并非所有根据本订单代码可能的组件变体都可用和/或在技术上可行。
  • 橡皮条肮脏和潮气得到很好的预防补偿
  • 对环境不敏感
  • 大概40 mm高

订货数据

型号

SE-P40-5000 PACKED 橡胶型材 5 M
商品编号（订购编号）

101172153
EAN（欧洲商品编号）

4030661300160
eCl@aa number，版本：12.0

27-27-34-01
eCl@aa number，版本：11.0

27-27-34-01
eCl@aa number，版本：9.0

27-27-34-01
ETIM 编号，7.0 版

EC002887
ETIM 编号，6.0 版

EC002887
注释 (订货数据)

开关条系统使用单个组件组装。组件必须单独订购。

示例:
橡胶型材, SE-P40-1250
Al 型材, SE-AL 10-1250
接收器/发送器SE-SET
安全控制模块, SE-304 C
可选:
端塞SE-T40; 贴纸 SE-G8406
其他附件

许可 - 标准

证书

TÜV

总体数据

标准型

EN ISO 13850
抗永久变形

良好
材料耐性（酸）

良好
橡胶型材材料

EPDM, 65 Shore A
注（橡胶型材原材料）

国际缩写： EPDM, 65 Shore A

化学物名称 ：聚丙乙烯
毛重

1,745 g

机械参数

机械寿命，最少

20,000,000 操作

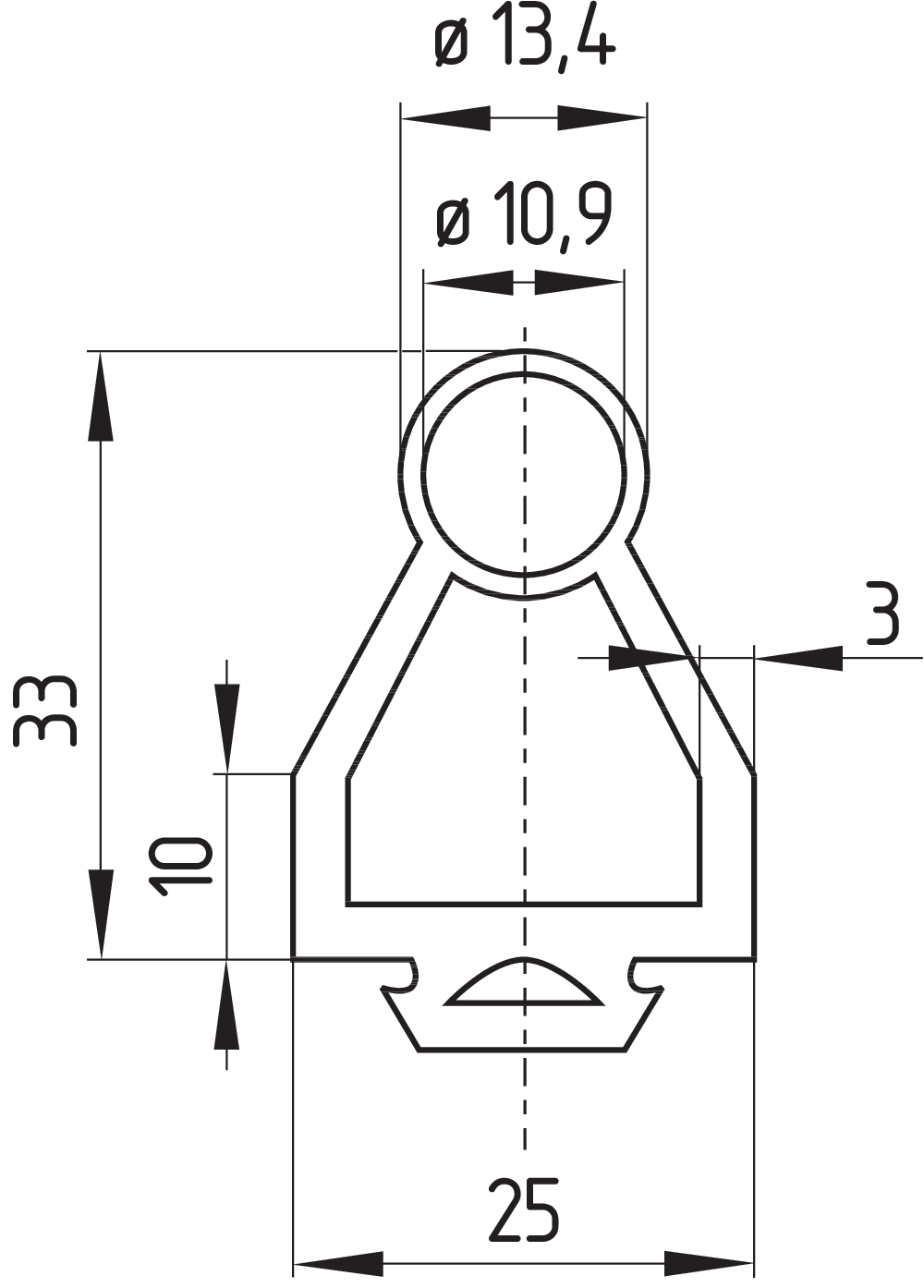

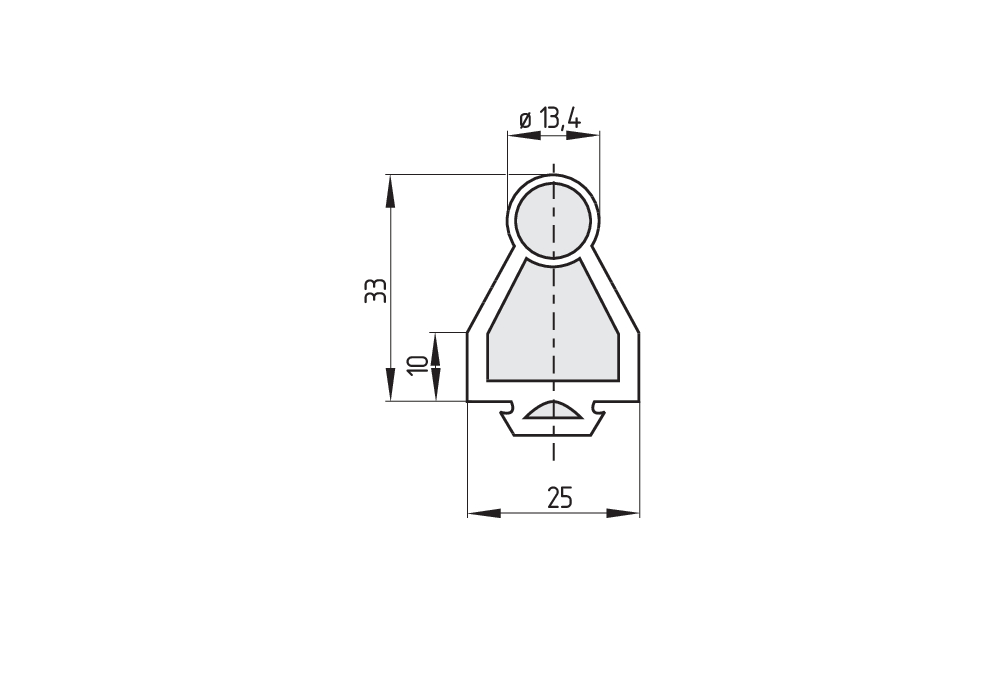

机械参数 - 尺寸

长度

5,000 mm
宽度

25 mm
宽度，最小

400 mm
宽度，最大

10,000 mm
高度，大约

38 mm

环境条件

防护等级

IP67
材料耐温（短期)

-50 ... +170 °C
材料耐温（长期)

-30 ... +140 °C

注意

注（通用）

如果需要更大阻抗，选择具有20微米塑料涂层的安全边缘密封条。涂层只能承受较低的机械载荷。

备注 - 耐化学性

材料耐性（燃料）

低
材料耐性（溶剂）

低 - 一般
材料耐性（油）

低
材料耐性（臭氧）

优秀
材料耐性（20℃时的弹性回复）

良好
材料耐性（天气）

优秀

语言条件

如果文档无所选语言版本，则默认情况下将使用英文版本。
