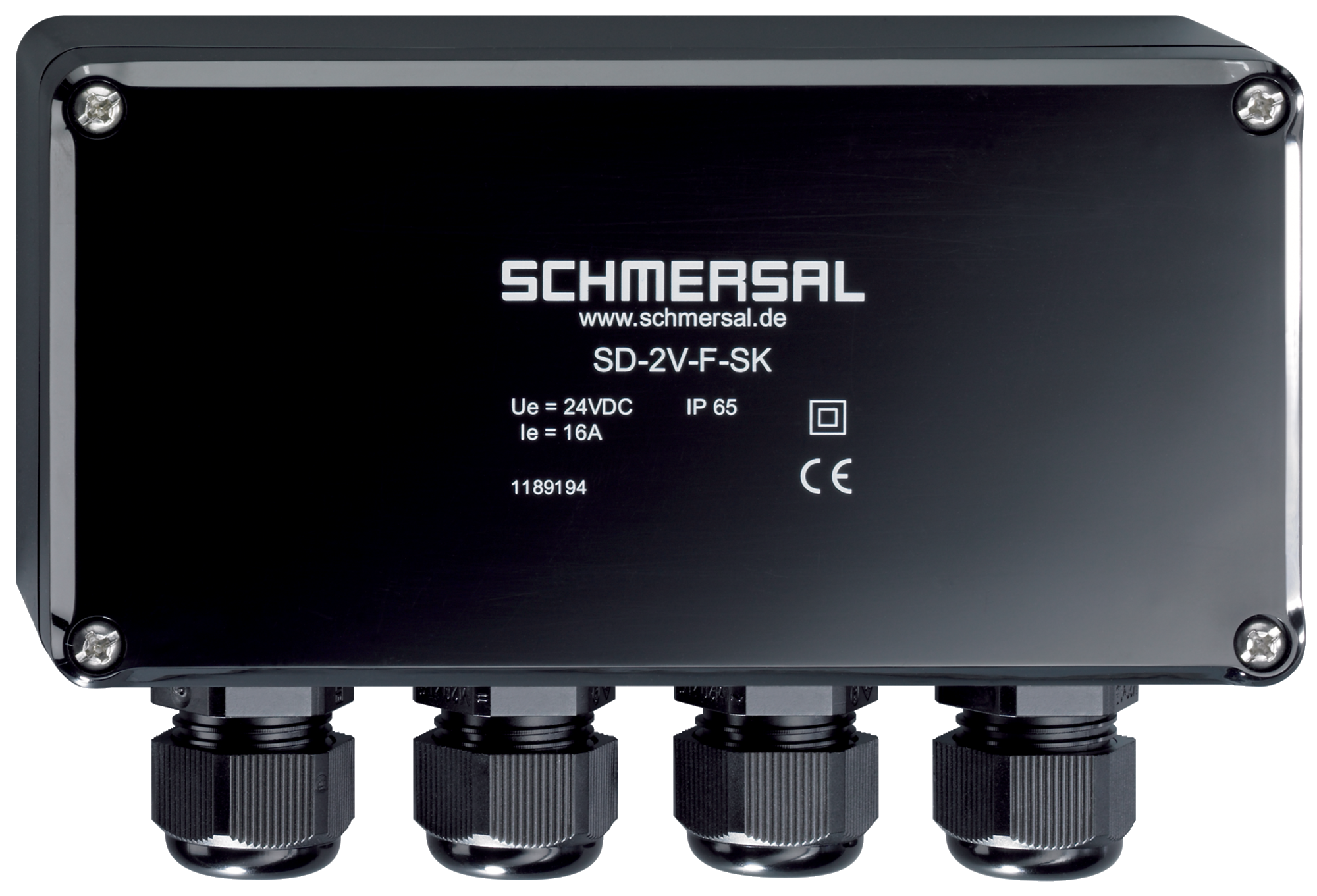

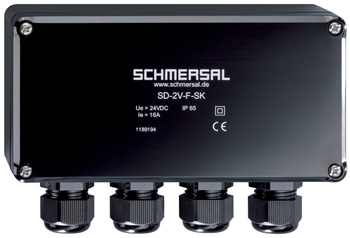

SD-2V-S-SK SD 接线盒 2-路

项目编号: 101189194
SD-2V-S-SK SD 接线盒 2-路

下载

计划 数据
CADENAS CAD数据
SISTEMA 数据
  • 场地设备
  • 两个元件的接线盒，带螺丝端子
  • 接线用端子和盒子集成在一个壳体。
  • 双绝缘
  • 4 电缆进口 M20

订货数据

型号

SD-2V-S-SK SD 接线盒 2-路
商品编号（订购编号）

101189194
EAN（欧洲商品编号）

4030661352572
eCl@aa number，版本：12.0

27-23-02-06
eCl@aa number，版本：11.0

27-23-02-06
eCl@aa number，版本：9.0

27-23-02-08
ETIM 编号，7.0 版

EC001099
ETIM 编号，6.0 版

EC001099

总体数据

外壳材料

塑料热塑塑料，自熄灭
毛重

408 g

机械参数 - 连接技术

线缆截面，最小

.25 mm²
电缆截面，最大

2.5 mm²
注（电缆截面）

包括导体套管在内的所有指标。
端子（机械）

螺丝端子

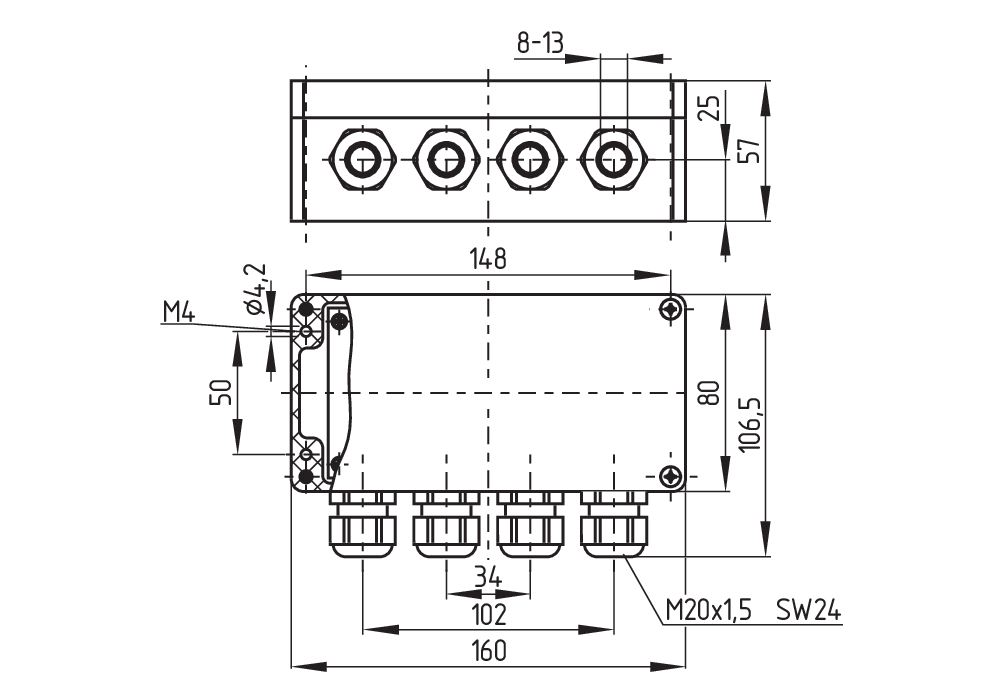

机械参数 - 尺寸

宽度

160 mm
高度

106.5 mm
深度

57 mm

环境条件

防护等级

IP65
工作环境温度

-25 ... +70 °C
储存和运输温度

-25 ... +85 °C
最小相对湿度

30 %
最大相对湿度

95 %
注（相对湿度）

无冷凝
防护等级

II

环境条件 - 绝缘值

额定绝缘电压 Ui

32 VDC
额定冲击耐受电压 Uimp

0.8 kV
过电压级别

III
污染等级

3

电气参数

工作电压

24 VDC -15 % / +10 % (稳定PELV电源)
额定工作电压

24 VDC
工作电流

16,000 mA
电气保险丝容量，最大

16 A

注意

注（通用）

每个SD接线盒可连接2个（可选3个）组件。

施迈赛工业开关制造(上海)有限公司, 上海市青浦区漕盈路3336号,

所涉及的详细信息和数据已经过仔细检查。 图像可能与原始图像有所不同。 您可在说明书中进一步获得技术数据。 可能会有技术修改和错误。
