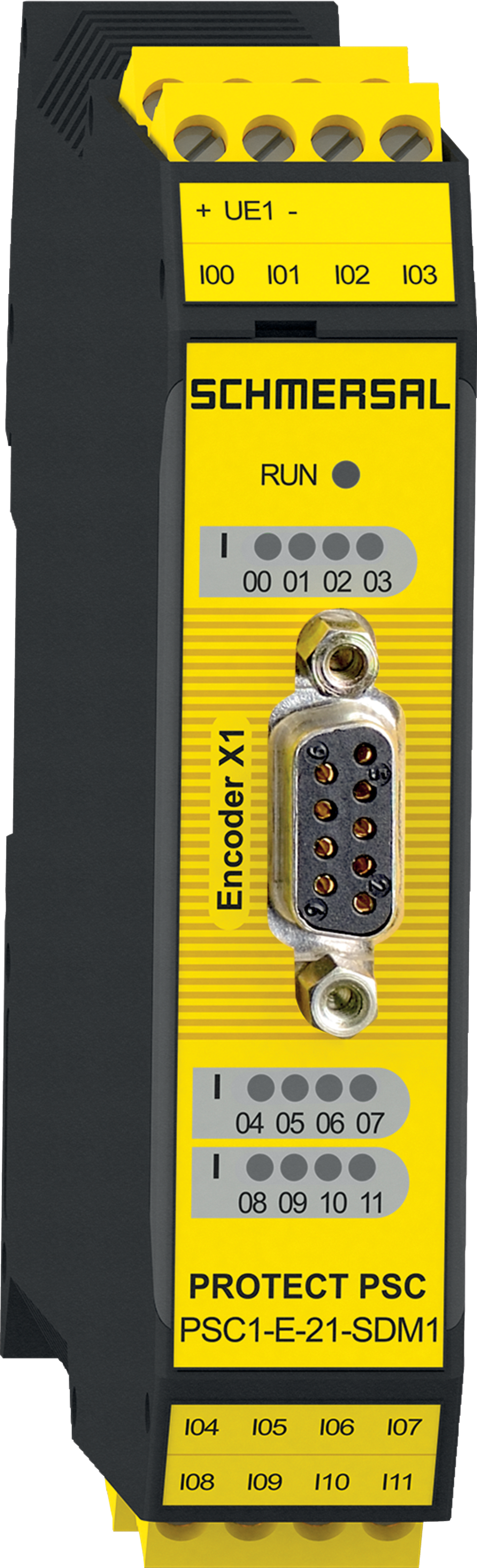

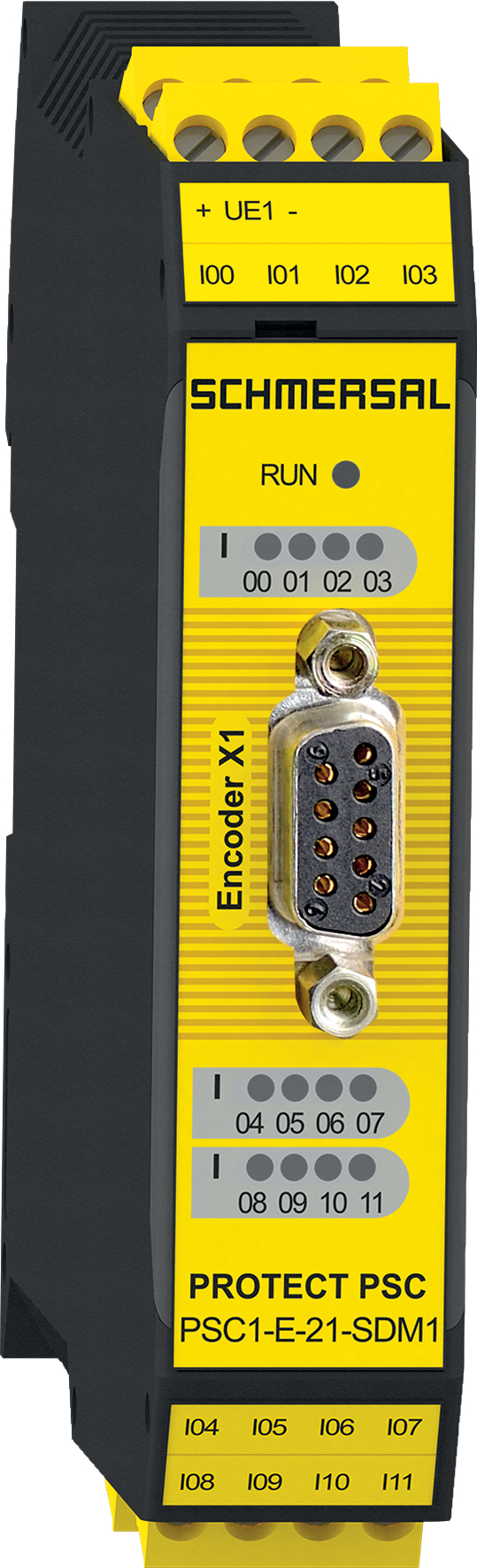

PSC1-E-21-SDM1

项目编号: 103008460
PSC1-E-21-SDM1

下载

计划 数据
CADENAS CAD数据
SISTEMA 数据
  • PSC1-C-100产品系列扩展模块
  • 安全驱动监控 根据EN 61800-5-2（SDM - 安全驱动监控）1个轴
  • 支持编码器：TTL，sin/cos，SSI
  • 12数字故障安全输入

订货数据

型号

PSC1-E-21-SDM1
商品编号（订购编号）

103008460
EAN（欧洲商品编号）

4030661455211
eCl@aa number，版本：12.0

27-24-22-07
eCl@aa number，版本：11.0

27-24-22-07
eCl@aa number，版本：9.0

27-24-22-07
ETIM 编号，7.0 版

EC000236
ETIM 编号，6.0 版

EC000236

总体数据

毛重

277 g

总体数据 - 产品特性

数字故障安全输入数量

12

安全评估

性能水平，最高

e
类别

4
安全完整性等级 (SIL)，停止 0，适用于以下应用

3
任务时间

20 年

机械参数

安装

可卡入标准轨

机械参数 - 连接技术

线缆截面，最小

.2 mm²
电缆截面，最大

2.5 mm²
线缆截面，最小

24 AWG
线缆截面，最大

12 AWG
端子（机械）

可拆卸螺丝端子

机械参数 - 尺寸

宽度

22.5 mm
高度

100 mm
深度

115 mm

环境条件

防护等级

IP20
工作环境温度

+0 ... +50 °C
储存和运输温度

-25 ... +70 °C
最小相对湿度

5 %
最大相对湿度

85 %
注（相对湿度）

无冷凝
最大允许安装海拔高度

2,000 m

环境条件 - 绝缘值

过电压级别

III
污染等级

2

电气参数

工作电压

24 VDC -15 % / +20 %
额定工作电压

24 VDC

电气参数 - 电磁兼容性（EMC）

电磁兼容性

DIN EN 62061

DIN EN 61800-3
干扰辐射

DIN EN 61000-6-4
EMC等级

DIN EN 61000-6-7

DIN EN 61326-3

DIN EN 61000-6-2

发货范围

发货范围

底板总线连接器

连接器端子

电气参数 - 主轴监控

轴数监控，最大值

1
设备监控，编码器型号

SSI

TTL

SINCOS

接近开关
EU Conformity Declaration
PDF
EU Declaration of Conformity LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:PSC1
Type:See ordering code
Description of the component:Safety compact controller, with or without drive monitoring;
IO expansion module, with or without relay expansion
Relevant Directives:Machinery Directive2006/42/EC
 EMC-Directive2014/30/EU
 RoHS-Directive2011/65/EU
Applied standards:EN IEC 61800-5-1:2023, 4.4
EN 61800-5-2:2007
EN 61800-5-2:2017
EN ISO 13849-1:2023
EN 61508 parts 1-7:2010
Notified body for Type Examination:TÜV Rheinland Industrie Service GmbH
Am Grauen Stein, 51105 Köln
ID n°: 0035
EC-Type Examination Certificate:01/205/5526.02/26
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Wuppertal, March 31, 2026
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
