MBGAC311
- 铝外壳
- 带黄盖的紧急停机外壳，符合ANSI标准
- 带有保护圈的紧急停机外壳
- 为强大的指令设备量身定做
订货数据
| 型号 |
MBGAC311 |
| 商品编号（订购编号） |
101213382 |
| EAN（欧洲商品编号） |
4030661444468 |
| eCl@aa number，版本：12.0 |
27-37-12-05 |
| eCl@aa number，版本：11.0 |
27-37-12-05 |
| eCl@aa number，版本：9.0 |
27-37-12-05 |
| ETIM 编号，7.0 版 |
EC000200 |
| ETIM 编号，6.0 版 |
EC000200 |
总体数据
| 实施安装 |
组装外壳 |
| 外壳材料 |
铝 |
| 外壳上部顔色 |
RAL 7001（灰色） |
| 外壳底部顔色 |
灰色 |
| 毛重 |
600 g |
总体数据 - 产品特性
| 命令位置数量 |
1 |
| 电缆接头数量 |
1 |
机械参数
| 电缆接头位置 |
在前面 |
机械参数 - 尺寸
| 宽度 |
100 mm |
| 高度 |
80 mm |
| 深度 |
100 mm |
环境条件
| 防护等级 |
IP65 |
| 工作环境温度 |
-25 ... +80 °C |

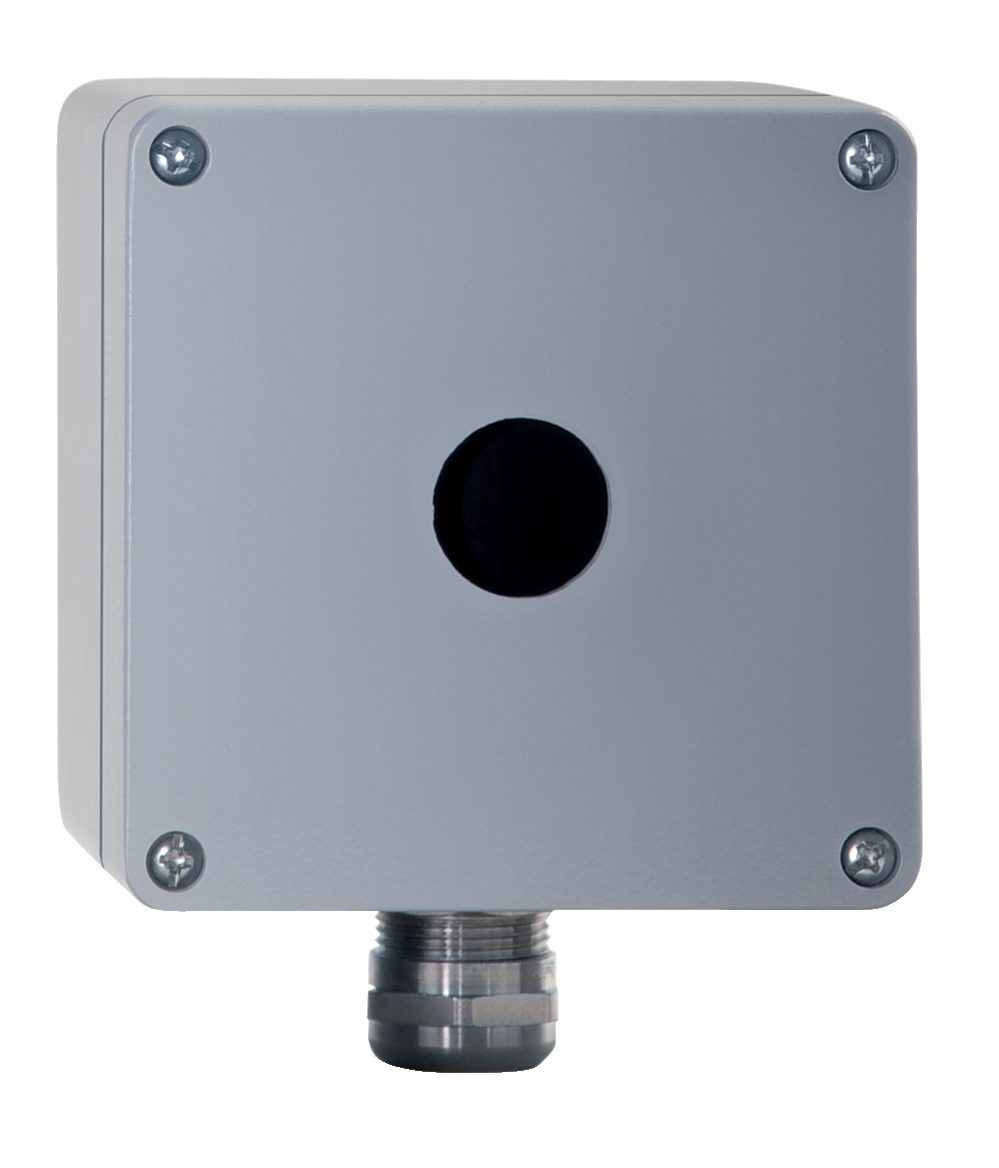

产品图片（单独目录照片）
ID: kmbgaf01
| 507,3 kB | .jpg | 352.425 x 412.04400000000004 mm - 999 x 1168 px - 72 dpi
| 32,3 kB | .png | 74.083 x 86.431 mm - 210 x 245 px - 72 dpi
| 35,6 kB | .jpg | 105.48100000000001 x 123.47200000000001 mm - 299 x 350 px - 72 dpi
| 32,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 4,1 MB | .png | 145.143 x 169.59900000000002 mm - 2000 x 2337 px - 350 dpi
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | NBG..., NBGLC..., EBG....O, MBG(H)..., MBG(H)AC..., MBK..., MBKAC..., KG... |
| Type: | See ordering code |
| Description of the component: | Empty enclosure / Individually equipped enclosure |
| Relevant Directives: | Machinery Directive 1) | 2006/42/EC |
| Low Voltage Directive 2) | 2014/35/EU | |
| EMC-Directive 3) | 2014/30/EU | |
| RoHS-Directive | 2011/65/EU |
| Affixing of the CE conformity mark: | 1) for safety components, whose type plate is labelled "Safety component" 2) for switchgear without safety function 3) with mounted light elements and / or voltage sensors |
| Applied standards: | EN IEC 60947-5-1:2025 EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017*) EN ISO 13850:2015*) *) with mounted emergency stop devices |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, November 17, 2025 |
 |
| Authorised signature Philip Schmersal Managing Director |
施迈赛工业开关制造(上海)有限公司, 上海市青浦区漕盈路3336号,
所涉及的详细信息和数据已经过仔细检查。 图像可能与原始图像有所不同。 您可在说明书中进一步获得技术数据。 可能会有技术修改和错误。
