LED发光元件 ELDE.N 黄色 48 V DC/AC

项目编号: 101167522
存档
LED发光元件 ELDE.N 黄色 48 V DC/AC

下载

计划 数据
CADENAS CAD数据
SISTEMA 数据
  • 螺丝连接
  • 安装法兰位置3
  • 黄色LED
  • 48 VAC

订货数据

注（输送能力）

不支持！
型号

LED发光元件 ELDE.N 黄色 48 V DC/AC
商品编号（订购编号）

101167522
eCl@aa number，版本：12.0

27-37-12-09
eCl@aa number，版本：11.0

27-37-12-09
eCl@aa number，版本：9.0

27-37-12-09
ETIM 编号，7.0 版

EC000204
ETIM 编号，6.0 版

EC000204

许可 - 标准

证书

cULus

总体数据

标准型

EN IEC 60947-5-1

EN IEC 60947-1
安装条件（机械）

任意
外壳材料

塑料，玻璃纤维加固热塑塑料，自熄灭
毛重

20 g

总体数据 - 产品特性

整个系统检测，通用

是

机械参数

安装说明

可插拔

法兰连接位置

3

机械参数 - 连接技术

端子命名

EN 50005

EN 50013
连接器

螺丝端子

线缆截面，最小

.5 mm²，硬质

.5 mm²，软质
电缆截面，最大

2.5 mm²，硬质

1.5 mm²，软质

机械参数 - 尺寸

长度

46 mm
宽度

30 mm
深度

60 mm

环境条件

夹子或端子的保护等级

IP20
工作环境温度

-25 ... +80 °C

电气参数

额定工作电压

48 VAC
额定工作电压

48 VDC

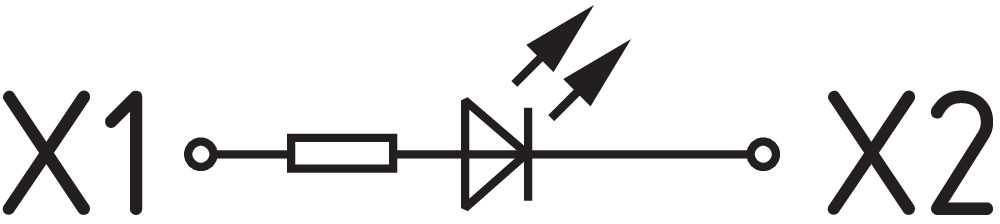

状态显示

LED颜色

黄色
注 (LED开关状态显示)

电源电压 UB：48 VAC

施迈赛工业开关制造(上海)有限公司, 上海市青浦区漕盈路3336号,

所涉及的详细信息和数据已经过仔细检查。 图像可能与原始图像有所不同。 您可在说明书中进一步获得技术数据。 可能会有技术修改和错误。
