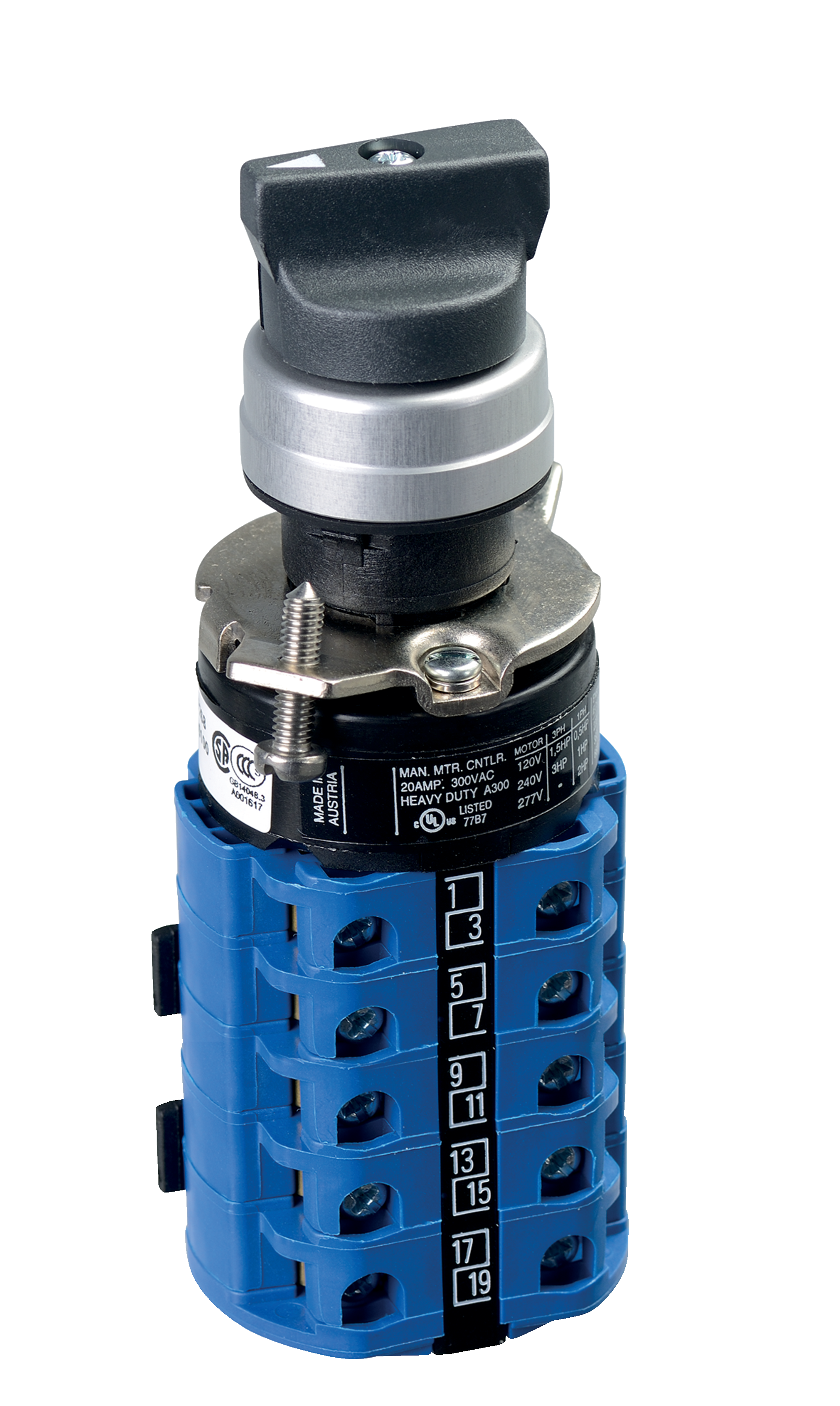

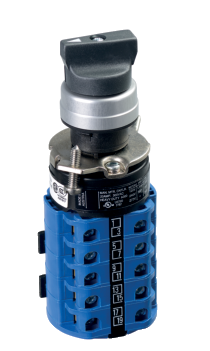

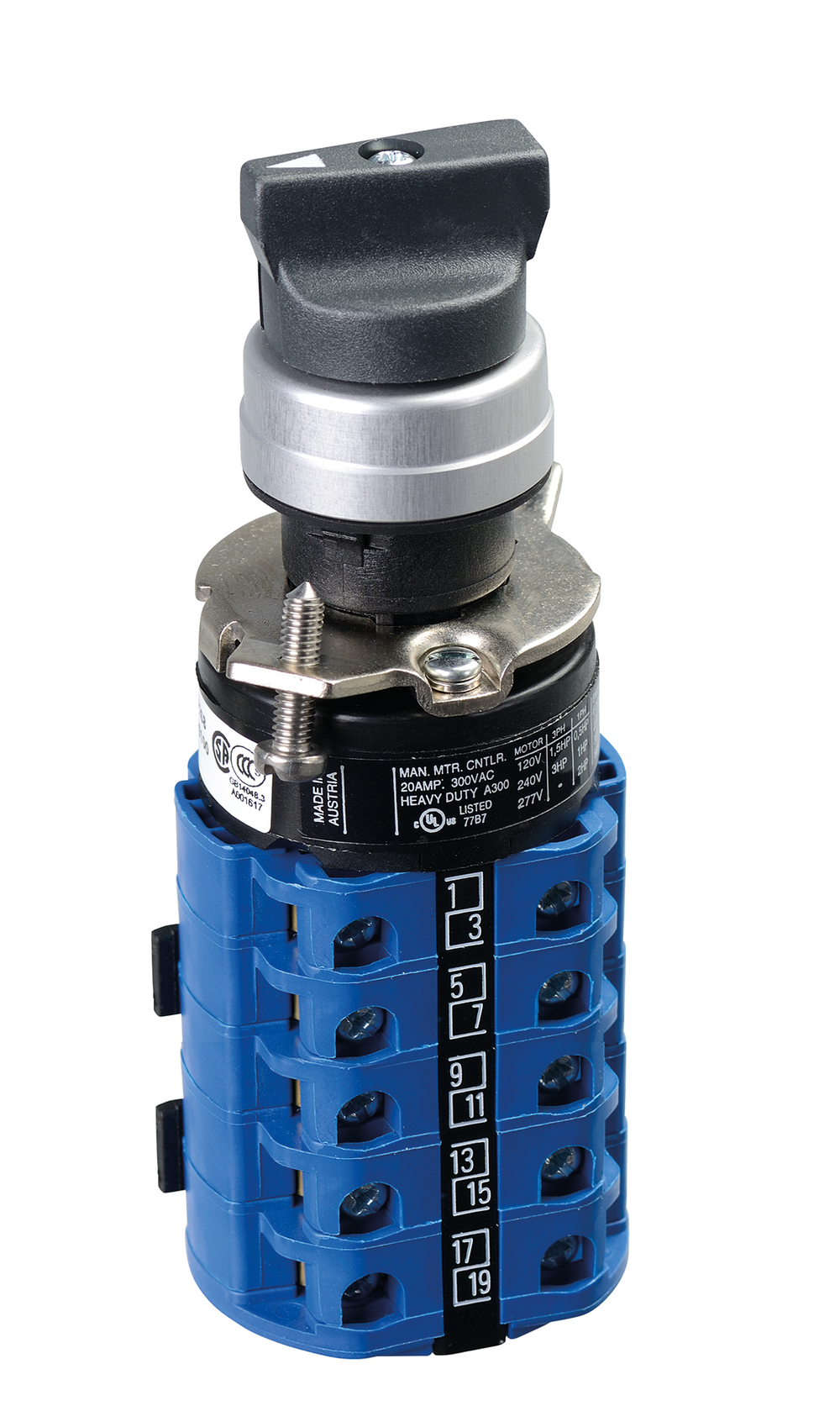

EWSE10K

项目编号: 101005770
EWSE10K

下载

计划 数据
CADENAS CAD数据
SISTEMA 数据
  • 固定孔 Ø 22.3 mm
  • 防护等级 IP65
  • 铝外壳
  • 用于恶劣环境

订货数据

型号

EWSE10K
商品编号（订购编号）

101005770
EAN（欧洲商品编号）

4030661615370
eCl@aa number，版本：12.0

27-37-12-13
eCl@aa number，版本：11.0

27-37-12-13
eCl@aa number，版本：9.0

27-37-12-13
ETIM 编号，7.0 版

EC000222
ETIM 编号，6.0 版

EC000222

总体数据

标准型

IEC 60947-3
实施安装

脚踏选择开关

前板安装
外观设计

圆形
扳钮

短
密封形式

膜

唇形密封

样式密封圈
前环材料

阳极氧化铝
套索钉材料

塑料
前环颜色

银
手柄颜色

黑色
毛重

215 g

总体数据 - 产品特性

锁

是
开关位置数量

10

机械参数

机械寿命，指令装置

1,000,000 操作
开关角度

30 °
安装

法兰连接
螺钉紧固力矩

0.6 Nm

机械参数 - 连接技术

线缆截面，最小

.5 mm²，硬质

.5 mm²，软质
电缆截面，最大

2.5 mm²，硬质

1.5 mm²，软质
注（电缆截面）

包括导体套管在内的所有指标。
端子（机械）

Screw connection M20 x 1,5

机械参数 - 尺寸

安装高度

28 mm
注意 (安装高度)

前面板前的高度。
安装深度

87.5 mm
注（安装深度）

前面板后的深度，包括凸轮开关
前环直径

29.5 mm
手柄长度

28 mm
安装直径

22.3 mm
前板厚度，最小

1 mm
前板厚度，最大

6 mm
间距

50 x 60 mm

环境条件

防护等级

IP65
耐冲击

> 25 g / 11 ms

环境条件 - 绝缘值

额定绝缘电压 Ui

690 V

电气参数

热测试电流

20 A

注意

注（通用）

如果需要零位，我们建议使用第1段（触点1）来实现这一效果，而不是指定它。

施迈赛工业开关制造(上海)有限公司, 上海市青浦区漕盈路3336号,

所涉及的详细信息和数据已经过仔细检查。 图像可能与原始图像有所不同。 您可在说明书中进一步获得技术数据。 可能会有技术修改和错误。
