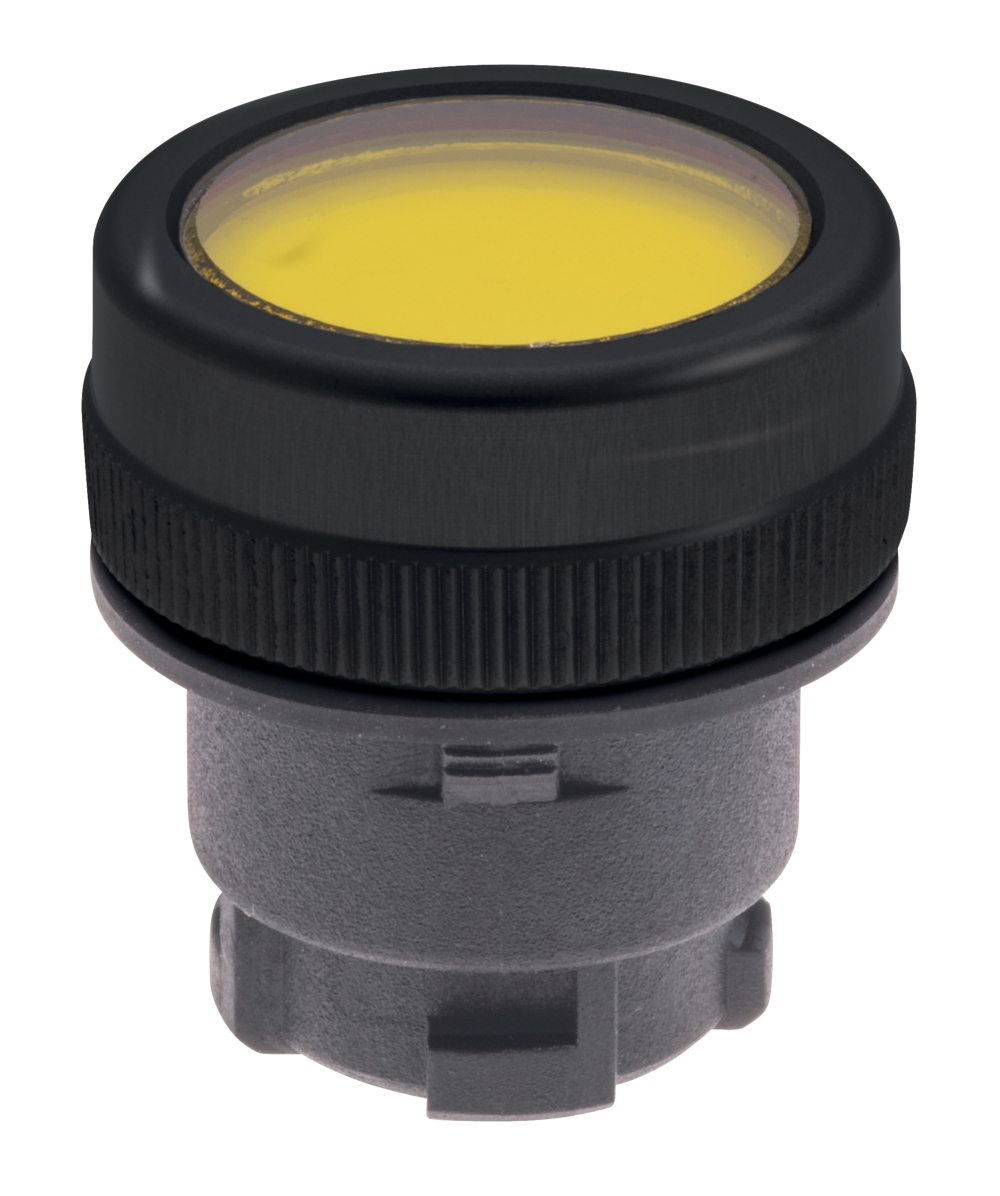

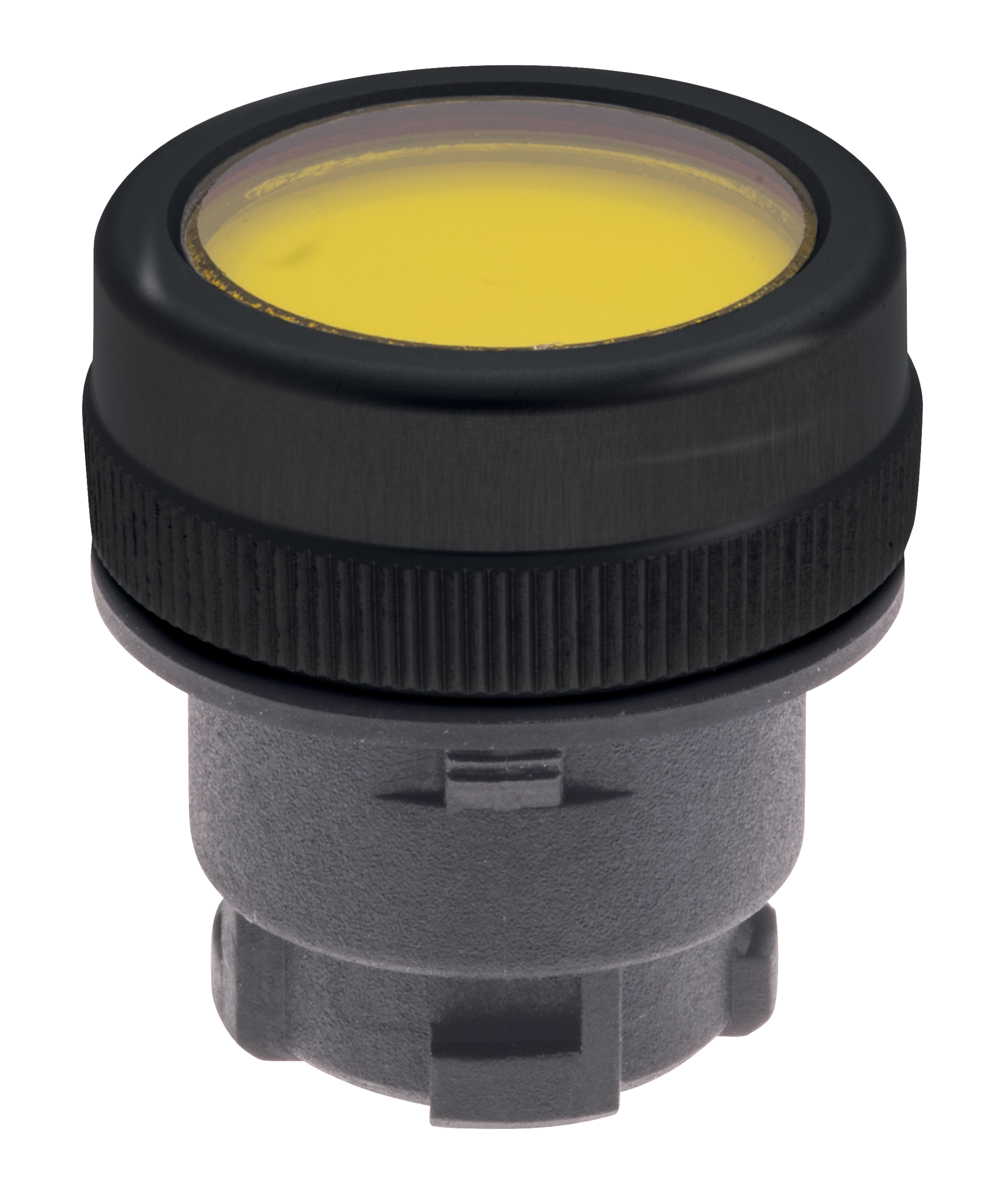

EMLGB/SWELOX.

项目编号: 101195204
EMLGB/SWELOX.

下载

计划 数据
CADENAS CAD数据
SISTEMA 数据
  • 平顶
  • 固定孔 Ø 22.3 mm
  • 防护等级 IP65
  • 铝外壳

订货数据

型号

EMLGB/SWELOX.
商品编号（订购编号）

101195204
EAN（欧洲商品编号）

4030661601540
eCl@aa number，版本：12.0

27-37-12-11
eCl@aa number，版本：11.0

27-37-12-11
eCl@aa number，版本：9.0

27-37-12-11
ETIM 编号，7.0 版

EC000223
ETIM 编号，6.0 版

EC000223

许可 - 标准

证书

cULus

总体数据

标准型

EN IEC 60947-5-1

EN IEC 60947-1
实施安装

指示灯
外观设计

圆形

平圆顶
安装条件（机械）

任意
密封形式

样式密封圈
圆顶材料

玻璃
前环材料

铝
圆顶颜色

黄色
前环颜色

黑色
毛重

40 g

总体数据 - 产品特性

可发光

是
法兰连接

是
全绝缘

是

机械参数

安装

法兰连接 ELM
螺钉紧固力矩

0.6 Nm

机械参数 - 尺寸

安装高度

14 mm
注意 (安装高度)

前面板前的高度。
圆顶直径

25 mm
前环直径

29.5 mm
安装直径

22.3 mm
前板厚度，最小

1 mm
前板厚度，最大

6 mm
间距

40 x 50 mm

环境条件

防护等级

IP65
工作环境温度

-25 ... +75 °C
抗振动

5 g

耐冲击

<50 g (EN 60068-2-27)

发货范围

备注（发货范围，号码及类型）

安装法兰ELM包含在交付范围内

施迈赛工业开关制造(上海)有限公司, 上海市青浦区漕盈路3336号,

所涉及的详细信息和数据已经过仔细检查。 图像可能与原始图像有所不同。 您可在说明书中进一步获得技术数据。 可能会有技术修改和错误。
